25/10/2025
Huom: Ole hyvä ja tarkista saatavuus asiakaspalvelustamme.

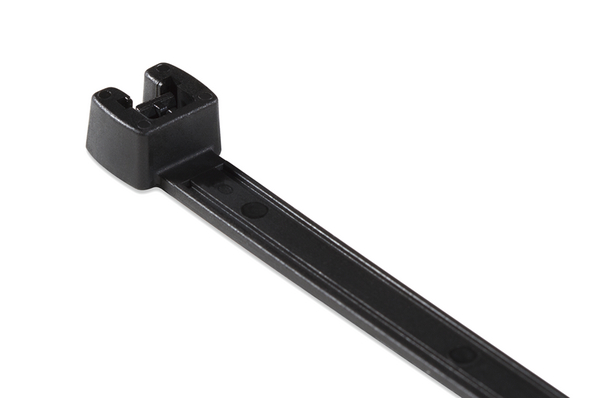

Johdinside sisäpuolisella hammastuksella, 200x3.6mm, ⌀3.0-50.0mm, musta, 100kpl
Nimikenumero 109-00041 | Q30L-PA66-BK |

Copied
Q-sarjan johdinsteet.
Q-sarja on testattu DEKRA-instituutin toimesta ja todettu jopa 25% nopeammaksi asentaa kuin tavanomainen johdinside.
Q-sarjan johdinsiteet avonaisella lukko-osalla.
1. Asenna johdinsiteen sidenauhan kapea osa avoimeen lukko-osaan.
2. Vedä johdinside kokonaan lukko-osan läpi kunnes sidonta on suoritettu. 3. Katkaise johdinsiteen yli jäävä pituus asennustyökalulla.
Q-sarjan johdinsiteet soveltuvat myös tilapäiseen sidontaan.
1. Asenna johdinsiteen sidenauhan kapea osa avoimeen lukko-osaan ja työnnnä sidenauha lukko-osaa kohti.
2. Avaa esisidonta vetämällä kevyesti sidenauhan hännästä ja ohjaa sidenauhan kapea osa ulos avoimesta lukko-osasta.
3. Kun asennus on suoritettu Q-johdinside voidaan kiristää ja katkaista - joko käsin tai asennustyökalulla.
Q-sarjan johdinsiteet ovat nopea ja helppo asentaa myös hankalissa asennuskohteissa.
Q-sarjan johdinsideankkuri pitää johdinsiteen paikallaan pystysuorassa kiinnityskohteessa.
Q-sarja - ainutlaatuisella rakenteella.
Q-sarjan johdinsiteet.
Q-sarja

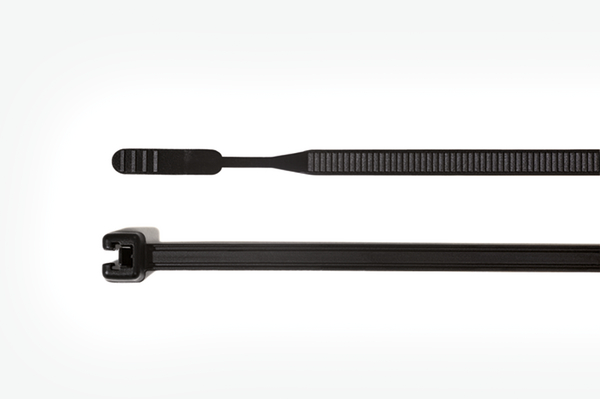

1. Lukko-osan avoin rakenne mahdollistaa helpon ja nopean asennuksen 2. Kaksi ohjainkiskoa ohjaavat sidenauhan kohti lukko-osaa 3. Lukko-osan kieli lukittuu luotettavasti sidenauhan hammastukseen 4. Urat pitävät lukko-osan muodossaan johdinsiteen ollessa kuormittuneena
5. Sidenauhan kapea osa on helppo asentaa avoimeen lukko-osaan. 6. Sidenauhan taivutettu ja rihlattu häntä mahdollistaa ergonomisen asennuksen. 7. Sidenauhan integroitu esilukitusominaisuus (koot Q30 ja isommat).

    Tämä tuote ei ole enää saatavana!

    Korvaava tuote on ohjelmassamme

    • Ainutlaatuinen avoin lukko-osa
    • Rakenne helpottaa ja nopeuttaa asennusta hankalissa asennuskohteissa
    • Silmukan esisidontaominaisuus
    • Halogeenivapaa
    • Asennus käsin tai asennustyökalulla
    Lisää seurantalistaan
    Lataukset
    Käyttöalue Q-sarjan johdinsiteet ovat ainutlaatuisia ja innovatiivisia tuotteita johtimien, kaapeleiden ja johtosarjojen sidontaan monissa käyttökohteissa.
    Avattava lukko-osa (K/E) Ei
    GLOBAL PART DESCRIPTION Q30L-PA66-BK
    Lisätieto Huom: Ole hyvä ja tarkista saatavuus asiakaspalvelustamme.
    Lukko-osa Muovinen lukituskieli
    Materiaali Polyamidi 6.6 (PA66)
    Min.vetolujuus 130N
    Paino ilman pakkausta 0.000999kg
    Pakkaus 100kpl
    Pakkaustyyppi Pussi
    Rakenne Sisäpuolisella hammastuksella
    Tuoteperhe Q-sarjan johdinsiteet
    Tuoteryhmä Johdinsiteet avonaisella lukko-osalla
    Tuotetunnus Q30L
    Väri Musta (BK)
    Leveys (W) 3.6mm
    Nipun ⌀ (mm) 3.0-50.0mm
    Nipun maks. ⌀ 50.0mm
    Nipun min. ⌀ 3.0mm
    Paksuus (T) 1.3mm
    Pituus (L) 200mm
    Halogeenivapaa Kyllä
    Käyttölämpötila-alue - °C -40 °C - +85 °C
    Materiaalin paloluokka UL94 V2
    ROHS Yhdenmukaisuus Kyllä
    Spesifikaatiot
    Spesifikaatiot ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B
    UL Listed Kyllä
    UL Listed Kyllä
    UL Recognized Ei
    UL Recognized Ei
    UL filenr. E65344
    Vaaralliset aineet Ei
    Alkuperämaa ZA
    EAN / GTIN 4031026411958
    Pakkauskoko 1 - korkeus (m) 0.022m
    Pakkauskoko 1 - leveys (m) 0.13m
    Pakkauskoko 1 - lukumäärä 100
    Pakkauskoko 1 - paino (kg) 0.099901kg
    Pakkauskoko 1 - pakkaustyyppi Pussi
    Pakkauskoko 1 - pituus (m) 0.295m
    Pakkauskoko 1 - tilavuus 0.0008437m³
    Pakkauskoko 3 - korkeus (m) 0.27m
    Pakkauskoko 3 - leveys (m) 0.39m
    Pakkauskoko 3 - lukumäärä 10000
    Pakkauskoko 3 - paino (kg) 10.8201kg
    Pakkauskoko 3 - pakkaustyyppi Kartonki
    Pakkauskoko 3 - pituus (m) 0.59m
    Pakkauskoko 3 - tilavuus 0.0621m³
    Pakkauskoko 4 - korkeus (m) 1.224m
    Pakkauskoko 4 - leveys (m) 0.8m
    Pakkauskoko 4 - lukumäärä 160000
    Pakkauskoko 4 - paino (kg) 194.12kg
    Pakkauskoko 4 - pakkaustyyppi Lava
    Pakkauskoko 4 - pituus (m) 1.2m
    Pakkauskoko 4 - tilavuus 1.175m³
    Tullinimike 39269097
    ETIM 8.0 Key EC000046
    ETIM 9.0 Key EC000046
