Kaapelihallinta tarkoittaa turvallista, organisoitua ja tilaa säästävää johdotusta

HWPP valkoinen

Kaapelihallinta on olennainen osa sähköasentajan tai sähkökeskusvalmistajan päivittäistä työtä. Tehokkailla kaapelihallintatuotteilla voit tehdä kaapeleista "näkymättömiä", vähentää loukkaantumisriskiä ja samalla säästää tilaa.

Kaapelihallintatuotteet eivät kuitenkaan ole mielenkiintoisia vain sähköasentajalle tai kytkentäkaapin suunnittelijalle. Kiinteistönhoitajat, tee-se-itse asentajat ja kaikki, joilla on kotona paljon sähkölaitteita, hyötyvät optimaalisesta kaapelihallinnasta, jolla luodaan selkeä järjestys esimerkiksi:

  • Kaapeleiden johdotus eri suuntiin
  • Kaapeleiden haaroitus
  • Kaapeleiden suojaus
  • Kompastumisvaaran poistaminen



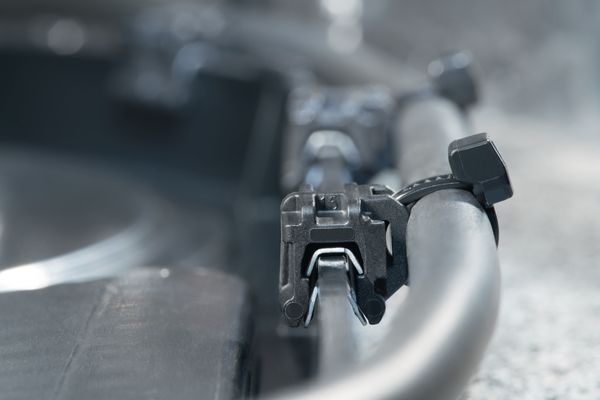

Tuotevalikoima kaapelihallintaan



Katso video nähdäksesi kuinka kaapelointi järjestetään ja suojataan:

Kaapelihallinta seinissä ja paneeleiden reunoissa

Kaapeleiden seinäkiinnitys kiinnitysreikään lyötävällä nippusideankkurilla

LOK-sarjan johdinsideankkuri

Suosittelemme LOK-sarjan nippusideankkureita kaapelihallintaan seinissä. Sarjan nippusideankkurit on suunniteltu kaapeleiden sidontaan nippusiteillä betoni-, tiili- ja puuseiniin.

Ankkuri lyödään vasaralla seinään porattuun kiinnitysreikään. Ankkuri toimii nippusiteiden kiinnityskohtana ja varmistaa yksinkertaisen ja tehokkaan kaapelihallinnan - jopa materiaaleissa, joissa muiden kiinnitystapojen kuten esimerkiksi naulakiinnikkeiden käyttö on mahdotonta.



Ominaisuudet ja edut:

  • Sopii monille materiaaleille, kuten betonille, tiilelle tai puulle
  • LOK01B sopii pehmeään materiaaliin kuten tiilelle
  • Sisä- ja ulkokäyttöön
  • Maks. johdinsideleveys 9,0 mm

Kaapelihallinta reunakiinnitysankkureilla: EdgeClip -sarja

EdgeClip

Toinen nopea ja helppo tapa kiinnittää kaapelit on käyttää EC-sarjan reunakiinnitysankkureita.
EC on lyhenne nimestä EdgeClip. Sarjan kiinnitysankkureiden avulla voit kiinnittää kaapelit ja johtimet luotettavasti paneelin tai komponenttien reunoihin ilman kiinnitysreikien poraamista tai tarra-ankkureiden käyttöä.
Sarjan tuotteet varmistavat johdinsarjojen, johtimien, kaapeleiden tai suojaletkujen ja -putkien monipuolisen ja organisoidun reitityksen. EdgeClip -sarja kestää suuria vetovoimia ja tarjoavat nippusiteille luotettavan kiinnityskohdan kestävään kaapelihallintaan.



Ominaisuudet ja edut:

  • Laaja valikoima vaihtoehtoja - kaapelihallinta on mahdollista reunojen yli, yläpuolella tai sivuilla
  • Ohjelmassa reunakiinnitysankkureita eri paneelien paksuuksille
  • Ankkuri on helppo kiinnittää painamalla paneelin reunaan käsin, asennustyökaluja ei tarvita
  • Luotettava sidonta ja kiinnitys ilman kiinnitysreikien poraamista ja kiinnitysruuveja tai tarra-ankkureiden käyttöä

Linkissä lisätietoja EdgeClip-sarjan kaapelihallintaratkaisuista aiheesta kaapelin kiinnitys reunakiinnitysankkurilla

Nippusideankkurit tarra- ja ruuvikiinnityksellä

Kaapelihallinta taipuisilla nippusideankkureilla tarrakiinnityksellä- FlexTack -sarja

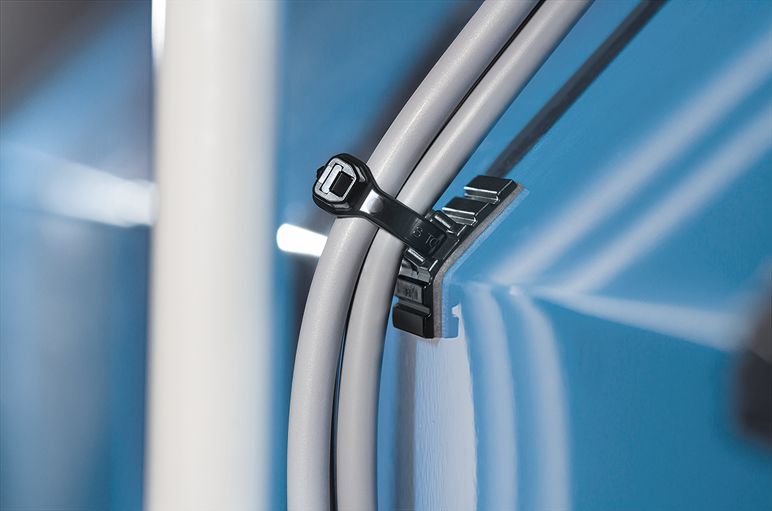

FlexTack - taipuisa nippusideankkuri tarrakiinnityksellä

Jos nippusideankkureiden kiinnittäminen kiinnitysruuveilla ei ole mahdollista, meillä on yksinkertainen ratkaisu – nippusideankkurit tarrakiinnityksellä. FlexTack -sarja on innovatiivinen kiinnitysratkaisu johtimien ja kaapeleiden kiinnittämiseen suoriin tai kaareviin pintoihin.



 Modifioidulla akrylaattiliimalla varusteltujen nippusideankkureiden edut:

  • Korkean käyttölämpötilan kestävyys
  • Hyvät tartuntaominaisuudet ja hyvä säänkestävyys
  • Kiinnitysreikien poraamista ei tarvita - ei korroosioriskiä
  • Painoetu verrattuna metallisiin kiinnitysvaihtoehtoihin
  • Tuotantokustannuksien säästö
  • Nopea, yksinkertainen ja joustava asennus

Lisätietoa ohjelmamme nippusideankkureista tarra- ja ruuvikiinnityksellä linkistä täältä

Kaapelihallinta työpöydissä

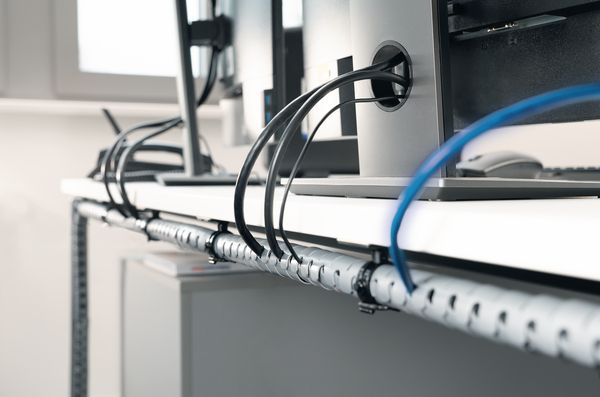

Halkaistu suojaspiraali: Helawrap -sarja

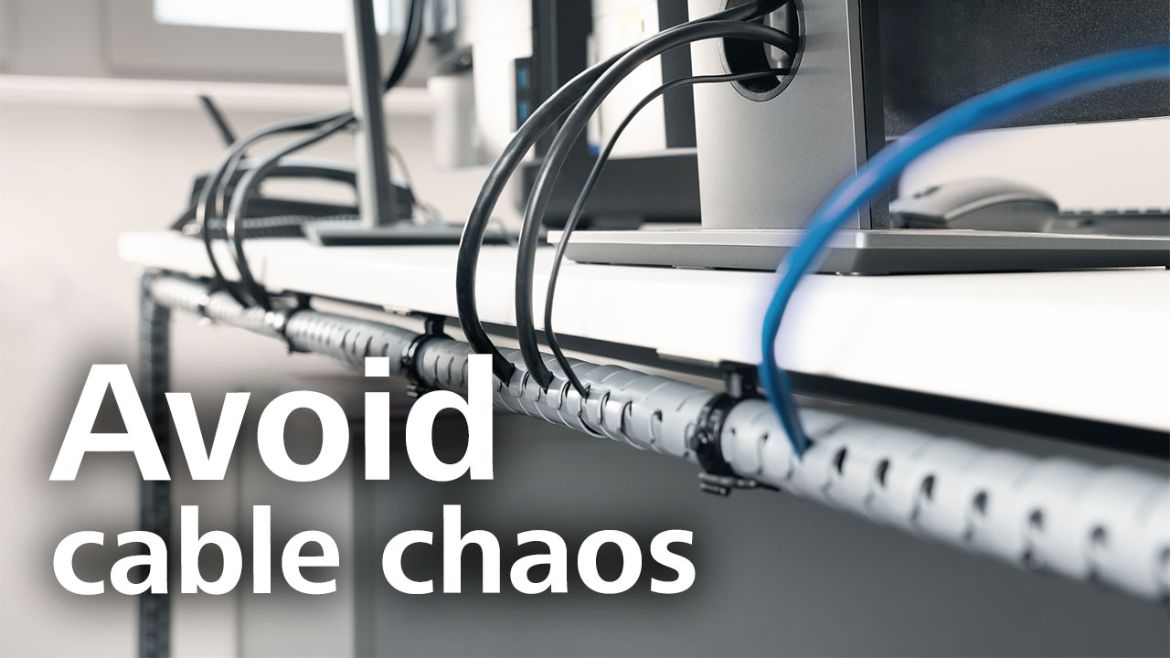

Ajattele kaikkia kaapeleita, jotka kulkevat toimistopöytien, etätyöpisteiden, äänentoistojärjestelmien tai televisioiden takana ja alla. Paitsi että tämä useiden kaapeleiden sotku näyttää ikävältä, se aiheuttaa myös kompastumisvaaran. Meillä on ratkaisu optimaaliseen ja siistiin työpöytien kaapelihallintaanHelawrap -halkaistu suojaspiraali.  Helawrap -sarja on polypropyleeni materiaalista valmistettu halkaistu suojaspiraali, joka asennetaan johtimien tai kaapeleiden ympärille erillisen asennustyökalun avulla – yhtä helposti ja nopeasti kuin vetoketju. Tämä tarkoittaa, että myös pidemmät kaapelit on mahdollista niputtaa nopeasti ja helposti ja kaapeleita voi haaroittaa eri työpisteisiin.

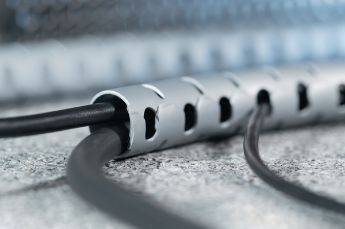

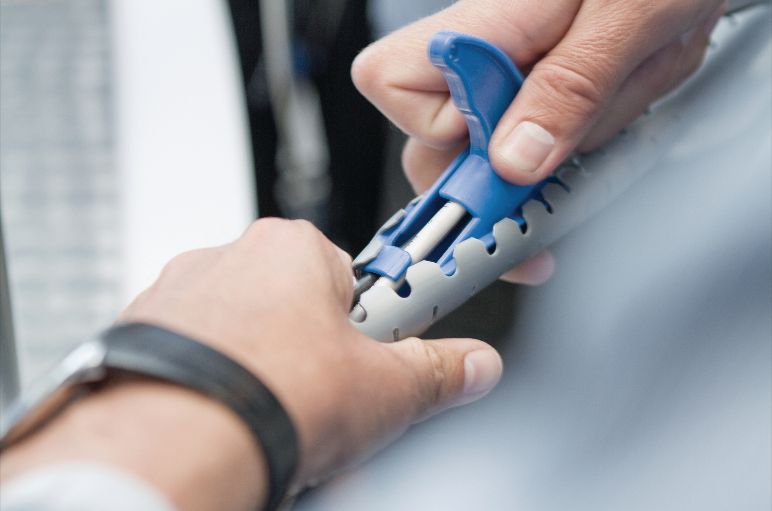

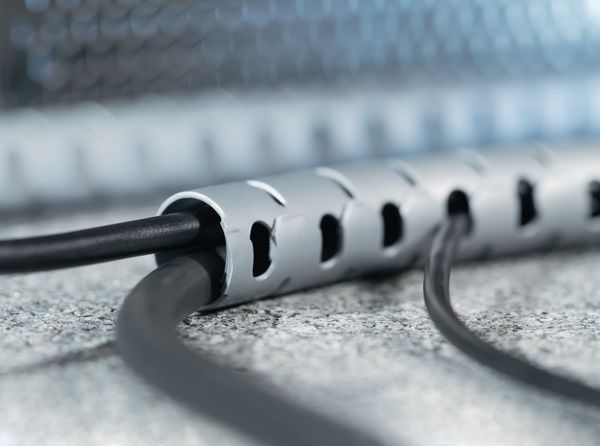

Helawrap - halkaistu sidontaspiraali

Edut:

  • Helppo ja vaivaton asentaa ja käyttää
  • Hyvä hankaussuoja kaapeleille
  • Kaapelihallinta koko kaapelin pituudella
  • Voidaan käyttää uudelleen
  • Saatavana eri väreinä (harmaa, hopea, musta ja valkoinen)
  • Asennustyökalu toimitetaan pakkauksen mukana

Punottu suojasukka: Twist-In -sarja

Vaihtoehtoinen tuote kaapelihallintaan on Helagaine Twist-In-sarja. Sarja on rakenteeltaan itsestään sulkeutuva ja polyesteri materiaalista valmistettu punottu suojasukka. Twist-In pitää kaapeliniput järjestyksessä ja myös suojaa niitä hankaukselta. Suojasukan avattava rakenne mahdollistaa kaapeleiden tarkastuksen, haaroittamisen tai lisäämisen helposti, milloin tahansa.

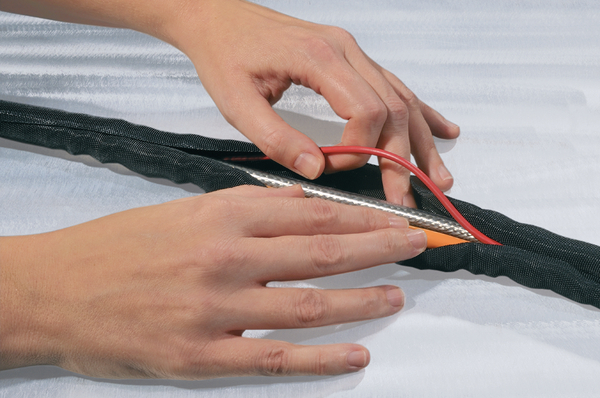

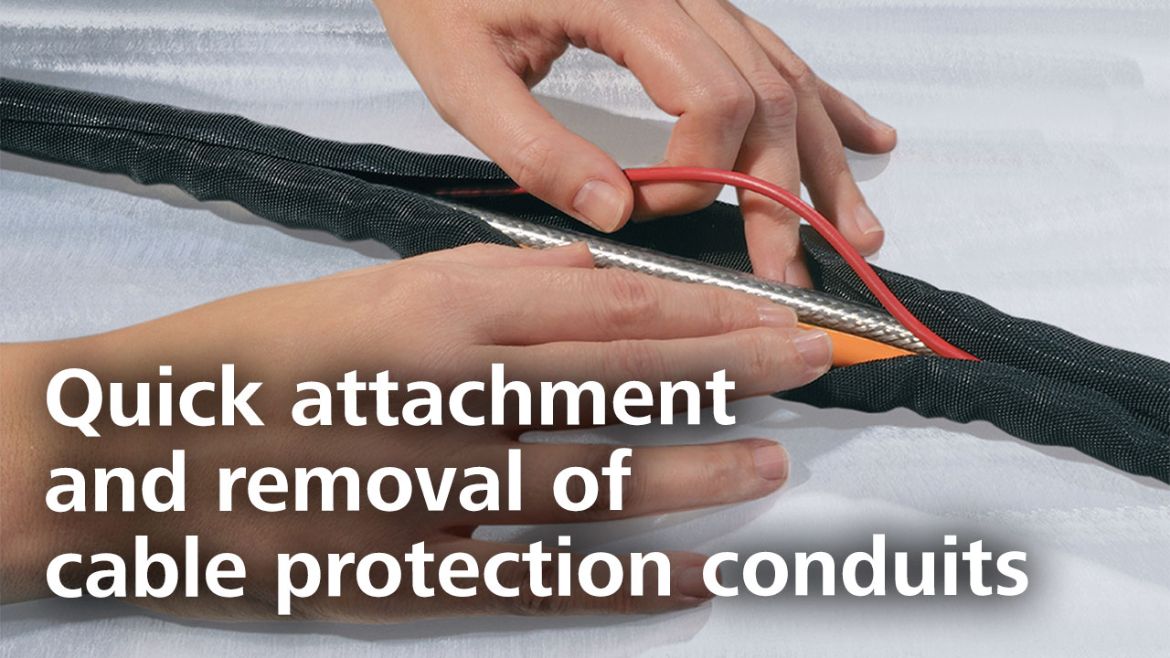

Twist-In

Edut:

  • Itsestään sulkeutuva suojasukka, materiaali polyesteri
  • Erittäin hyvä suoja hankausta vastaan
  • Soveltuu erinomaisesti myös jälkiasennukseen
  • Helppo ja yksinkertainen asennus sekä avaaminen nipun ympäriltä



Taipuisa kaapelihallinta

Kääntyvät kaapelikiinnikkeet: Omega -sarja

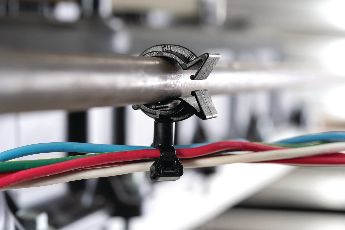

Kääntyvät Omega-kiinnikkeet

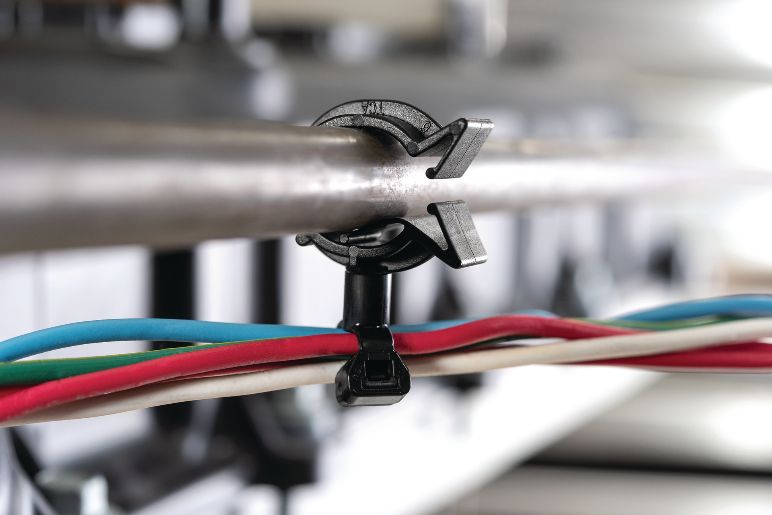

Johtimien ja kaapeleiden monipuolinen kaapelihallinta kaikkiin asennussuuntiin on mahdollista Omega -sarjan kaapelikiinnikkeillä. Sarjalle on ominaista kaapelikiinnikkeen helppo asennus johtimeen, kaapeliin, suojaletkuun tai -putkeen. Rakenteen ansiosta sarja soveltuu erinomaisesti myös jälkiasennukseen.

Omega- kaapelikiinnikkeet ovat 360° kääntyviä ja mukautuvat kaapeleiden liikkeeseen. Sarjan kaapelikiinnikkeet ovat erityisen suosittuja autoteollisuudessa kaapeleiden, johdinsarjojen ja suojaletkujen kiinnityksessä.

Taipuisat johdotuskourut: HelaDuct Flex -sarja

HelaDuct Flex

Monille asentajille taipuisat kaapelihallintajärjestelmät ovat erityisen tärkeitä. Ne mahdollistavat tilaa säästävän kaapeloinnin monissa ympäristöissä. Selkeä johdotus ja optimaalinen tilankäyttö tekevät tästä taipuisasta johdotuskourusta oivallisen vaihtoehdon käytettäväksi esimerkiksi sähkökeskuksien eri käyttökohteissa.



Edut ja ominaisuudet:

  • HelaDuct Flex on saatavana tarrakiinnityksellä, joten kiinnitysreikien porausta ei tarvita
  • Tarrakiinnitys mahdollistaa nopean asennuksen
  • HelaDuct Flex on erittäin taipuisa ja on mahdollista asentaa yli 90° kulmiin ja asennussuuntiin
  • Taipuisa johdotuskouru on helppo avata ja johtimien lisääminen tai poistaminen asennus- ja kytkentämuutoksissa tai huoltotöiden yhteydessä sujuu nopeasti

Kaapelihallinta teollisuudessa

Kaapelihallinta keskusvalmistuksessa

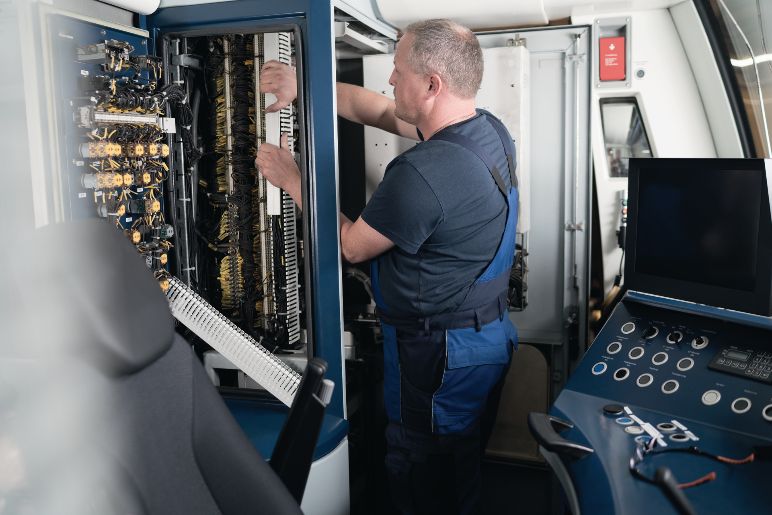

Kaapelihallinta on yksi tärkeimmistä haasteista keskusvalmistuksessa. Selkeä johdotus ja mahdollisimman monien johtimien suojaaminen mahdollisimman harvoissa johdotuskouruissa on haaste. Johdotukset on tärkeä suorittaa asennustavalla, joka lisää myöhempien huoltotöiden turvallisuutta ja helpottaa sähköasentajien työskentelyä.

Kaapelihallinta keskusvalmistuksessa

HellermannTyton toi markkinoille HelaDuct- sarjan johdotuskourut tätä erityistä kaapelihallinnan   tarvetta varten. Sarja sisältää johdotuskourut sekä niihin varta vasten kehitetyt johdinpidikkeet, jotka estävät johtimia putoamasta erityisesti pystysuorassa asennuksessa, kun johdotuskourun kansi irrotetaan.













Kaapelihallintaratkaisumme edut keskusvalmistuksessa:

  • Vahvarakenteiset johdotuskourut ovat valmistettu korkealaatuisesta teknisestä muovista
  • Ohjelmassa myös halogeenittomat johdotuskourut
  • Lamellien helppo irrotus johtimien haaroitusta varten
  • Lamellien irrotus ei jätä teräviä reunoja
  • Johdotuskourun kiinnitys muoviniiteillä, kiinnitysruuveja ei tarvita
  • Erillinen johdotuskourun pohjaan asennettava kiinnitysankkuri toimii nippusideankkurina

Lisätietoja ja muita ohjelmamme keskusvalmistukseen soveltuvia tuotteita linkin esitteessä.

Kaapelihallinta raskaassa teollisuudessa

Nippusideankkurit raskaille nipuille

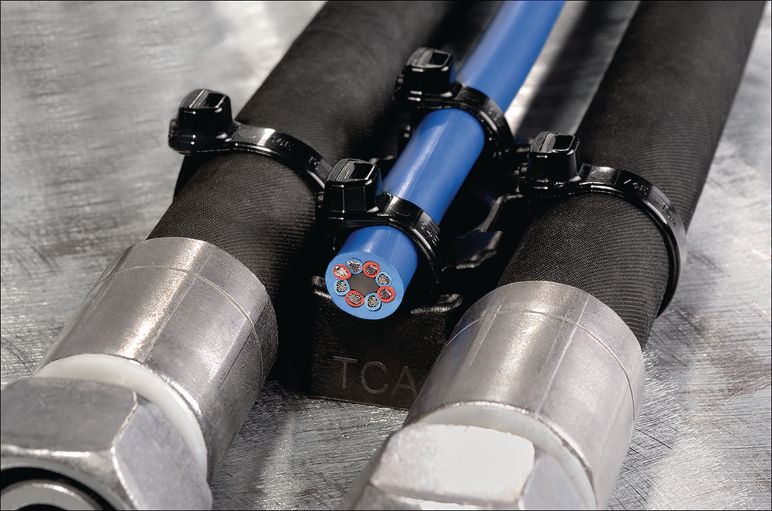

Vaativissa, raskaissa käyttökohteissa on kaapelivaurioiden riski metallikiinnikkeiden terävien reunojen vuoksi. Vaurioiden estämiseksi olemme kehittäneet Saddle Mount -sarjan nippusideankkurit raskaisiin käyttökohteisiin.

Sarjan kestävät, teknisestä muovista valmistetut nippusideankkurit kiinnitetään ruuvilla tai asennetaan pistehitsattuun pulttiin. Nippusideankkurit tarjoavat luotettavan kiinnityksen myös käyttökohteissa, joissa esiintyy voimakasta tärinää. Sähkökaapelit, paineilma- sekä hydrauliletkut ovat mahdollista kiinnittää nippusiteillä ja sarjan rakenteen kaapelihallinta mahdollistaa jopa kolmen rinnakkaisen sidonnan kiinnityksen turvallisesti.



Muut edut:

  • Pienempi paino kuin metallikiinnikkeillä
  • Nippusideankkurin sileä pinta estää kaapelivaipan ja letkun vaurioitumista
  • Suuria rasituksia kestävä rakenne

Kaapelihallinta tuulienergia teollisuudessa

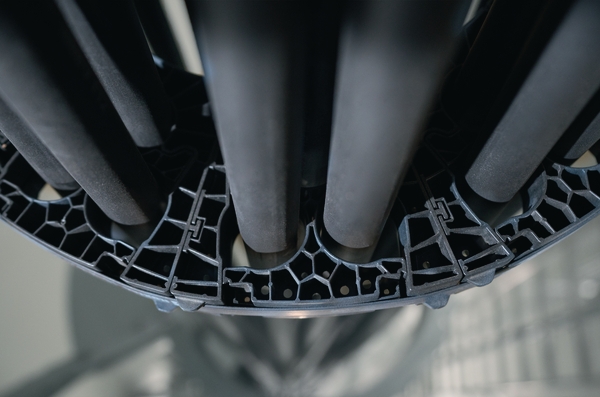

Kaapelihallinta tuulivoimaloissa

Tuulivoimaloissa pyörivä konehuone aiheuttaa kaapelihallinnalle erityisiä haasteita. Kaapelointiin tuuliturbiinin silmukassa, missä kehitetty energia, ohjaussignaalit ja tehon syöttö siirretään tuuliturbiinin pyörivästä konehuoneesta kiinteään torniin, on HellermannTytonin tuotekehityksen ratkaisuna Loop Spacer -sarja. Loop Spacer on rakenteeltaan modulaarinen, toisiinsa kiinnitettävä välikappale tuuliturbiinin silmukassa.

Kysymyksiä ja vastauksia: Kaapelin hallinta

Miksi kaapelien hallinta on tärkeää?

Kaapeleiden hallinta on tärkeää useista syistä. Se auttaa säilyttämään siistin ja ammattimaisen ulkoasun, vähentää onnettomuus- ja kompastumisvaaraa, parantaa ilmavirtaa ja ilmanvaihtoa, helpottaa vianetsintää ja huoltoa sekä helpottaa tiettyjen kaapeleiden tunnistamista ja käyttöä tarvittaessa.

Miten voin järjestää kaapelit työpöytäni taakse?

Jos haluat järjestää kaapelit työpöydän tai viihdekeskuksen taakse, aloita irrottamalla kaikki laitteet ja poistamalla tarpeettomat kaapelit. Ryhmittele ja niputa kaapelit yhteen johdinsiteillä, tarranauhoilla tai sidontaspiraaleilla. Pidä virtajohdot erillään datakaapeleista häiriöiden välttämiseksi. Kiinnitä kaapelit huonekalun tai seinän takaosaan tarralla varustetuilla johdinsideankkureilla tai kaapelikiinnikkeillä. Harkitse kaapelinhallintatuotteiden, kuten kaapelikanavien tai kaapelihyllyjen, käyttöä kaapeleiden piilottamiseksi ja reitittämiseksi tehokkaasti.

Mitä eroa on pystysuoran ja vaakasuoran kaapelinhallinnan välillä?

Pystysuuntainen kaapelinhallinta keskittyy kaapeleiden järjestämiseen ja reitittämiseen pystysuunnassa, tyypillisesti palvelintelineissä tai verkkokaapeissa. Siinä käytetään pystysuuntaisia kaapelinhallintavälineitä, kuten kaapelihyllyjä, johdinsiteitä, johdinsideankkureita ja kaapelikiinnikkeitä ohjaamaan ja tukemaan kaapeleita ylhäältä alas.

Vaakasuuntainen kaapelinhallinta puolestaan koskee kaapeleiden järjestämistä ja reitittämistä vaakasuunnassa, usein samassa telineessä tai kaapissa. Siinä käytetään vaakasuuntaisia kaapelinohjaimia, kuten kaapelikanavia, kaapelipidikkeitä ja kiinnikkeitä kaapeleiden reitittämiseen.

Miksi hyvä kaapelinhallinta on erityisen tärkeää autoteollisuudessa?

Hyvä kaapelinhallinta on erittäin tärkeää autoteollisuudessa, koska nykyaikaisissa ajoneuvoissa käytetään monimutkaisia sähköjärjestelmiä ja runsaasti kaapeleita ja johdinsarjoja. Asianmukaisella kaapeleiden hallinnalla varmistetaan, että kaapelit on reititetty oikein, kiinnitetty paikoilleen ja suojattu vaurioilta, mikä auttaa ylläpitämään olennaisia toimintoja, kuten moottorin ohjausta, valaistusta, viihdettä, turvallisuusominaisuuksia ja viestintää.

Sähköistymisen ja kehittyneen tekniikan lisääntyessä kaapelien määrä ja asianmukaisen eristyksen tarve kasvavat. Järjestetyt ja oikein reititetyt kaapelit myös minimoivat sähkövikojen riskin, parantavat turvallisuutta ja lisäävät yleistä luotettavuutta. Lisäksi tehokas kaapelinhallinta virtaviivaistaa kokoonpanoprosessia ja parantaa tuotannon tehokkuutta. Viimeisenä muttei vähäisimpänä autoteollisuus pyrkii optimoimaan paino- ja tilansäästöt. Hyvä kaapelinhallinta vähentää kaapelisotkua ja tarpeettomia kaapelipituuksia ja varmistaa tehokkaan tilankäytön.
