Lämpökutistettavat päätetuppilot sähkö-, teollisuus- ja autoteollisuuden sovelluksiin

Kaapeleiden eristys ja tiivistys matalajännitesovelluksissa päätetuppiloilla

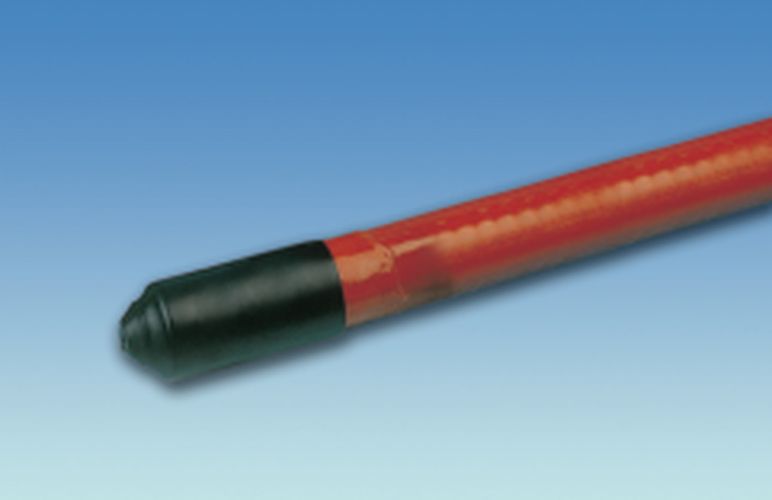

Lämpökutistuvat päätykappaleet kutistuvat lämmön vaikutuksesta ja muodostavat tiiviin, suojaavan tiivisteen peittämänsä esineen ympärille

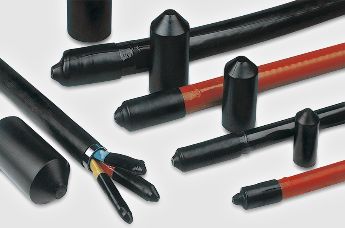

Lämpökutistuvat päätetuppilot ovat erikoiskomponentteja, joita käytetään kaapeleiden, johtojen tai putkien päiden tiivistämiseen. Nämä lämpöherkästä materiaalista valmistetut kappaleet kutistuvat lämmön vaikutuksesta ja muodostavat tiiviin, suojaavan tiivisteen peittämänsä kohteen ympärille. Päätetuppiloita käytetään laajalti sähkö-, auto-, merenkulku- ja teollisuussovelluksissa kosteuden tunkeutumisen estämiseen, pölyltä, kemikaaleilta ja korroosiolta suojaamiseen, mekaanisen rasituksen keventämiseen ja jännitteisten kaapeleiden päiden eristämiseen.

HellermannTyton tarjoaa lämpökutistuvia päätetuppiloita kaapelien päiden tiivistämiseen ja eristämiseen pienjännitesovelluksissa. Nämä muoviset päätetuppilot on valmistettu polyolefiinista, ja niissä on usein termoplastinen liima, joka sulaa lämmön vaikutuksesta ja varmistaa vedenpitävän ja turvallisen tiivistyksen. Moniin malleihimme on mahdollista painaa tekstiä, minkä ansiosta lämpökutistuvat päätykappaleet soveltuvat erinomaisesti tunnistamiseen ja merkitsemiseen.

Tuotevalikoima

Päätetuppilot

Lämpökutistuvat päätetuppilot

kuumailmapuhallin

Kestävät lämpökutistuvat päätetuppilot

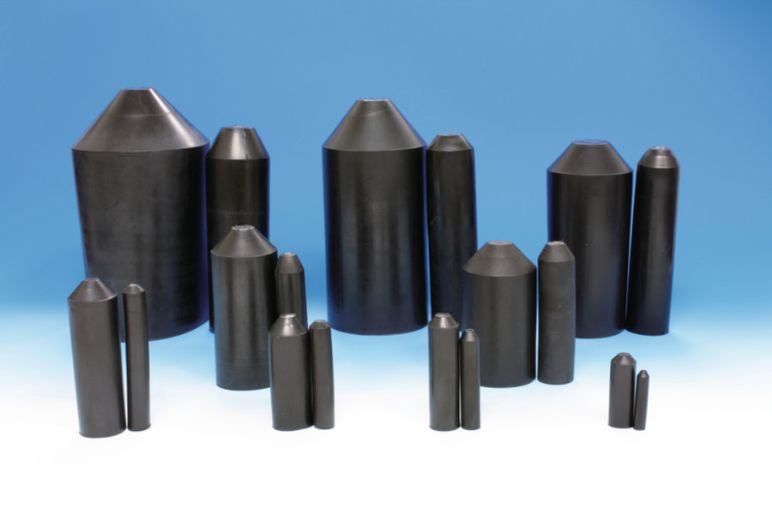

Heat shrink end caps provide reliable sealing and insulation for low-voltage cable applications

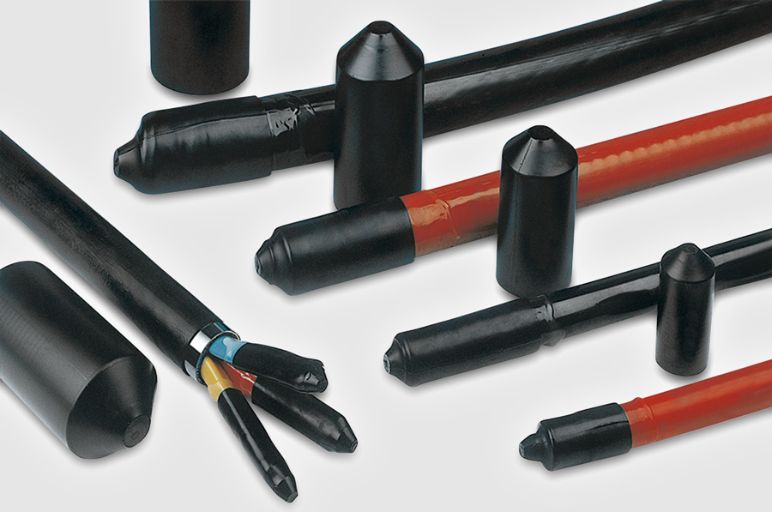

HellermannTytonin Helashrink 1600 -muovisten päätetuppiloiden sarja on suunniteltu tarjoamaan luotettavaa tiivistystä ja eristystä pienjännitekaapeleille. Niiden vankka rakenne ja liimapinta takaavat luotettavan tiivistyksen, minkä ansiosta ne sopivat monenlaisiin kaapelityyppeihin (mukaan lukien polymeeriset, paperieristeiset ja lyijyvaipalliset kaapelit). Olivatpa kaapelit alumiini- tai teräsvahvistettuja, päätetuppilot tarjoavat luotettavan eristyksen.

Lämpökutistuvat päätetuppilomme ovat täydellisiä matalajännitteiseen käyttöön, koska:

Sähköeristys: Pienjännitteiset johdotuksen päätykappaleet tarjoavat turvallisen päätteen kaapeleille, joiden jännite on enintään 0,6/1 kV.
Kosteussuojaus: Lämpökutistuvat, liimapinnoitetut päätetuppilot estävät korroosiota ja oikosulkuja kosteissa ympäristöissä.
Yhteensopivuus: Matalajännitteiset letkut ja johdotuksen päätykappaleet sopivat PVC-, XLPE-, PILC-, kumi- ja muihin yleisiin kaapeleiden vaippoihin
Helppo asennus: Kaapelin päätetuppilot kutistuvat nopeasti lämmön vaikutuksesta ja muodostavat turvallisen ja pysyvän tiivisteen

Päätetuppiloita käytetään laajalti esimerkiksi energia-, televiestintä- ja kuljetusalalla, joissa kaapeleiden eheyden ylläpitäminen on kriittisen tärkeää toiminnan turvallisuuden ja suorituskyvyn kannalta. Niitä käytetään myös yleisesti tiivistämiseen kaapeleiden varastoinnin aikana, kaapeleiden päiden vedenpitäväksi tekemiseen ulkojärjestelmissä ja autojen johtosarjojen liitoskohtien suojaamiseen.

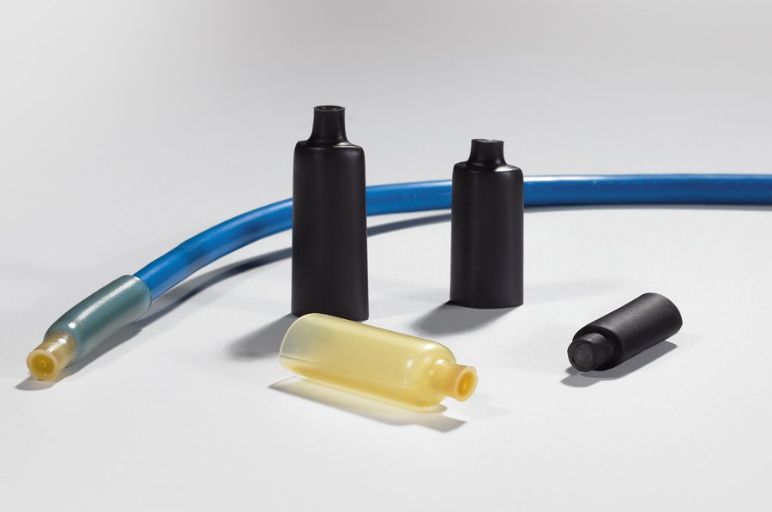

Lämpökutistuvat päätetuppilot

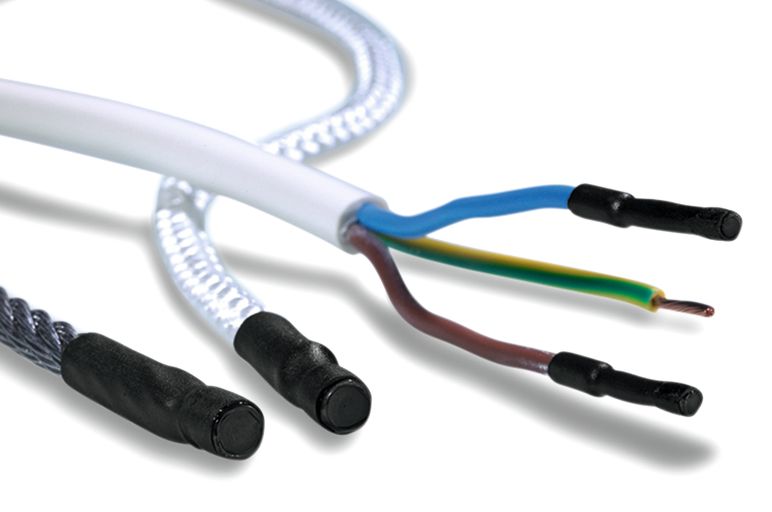

Päätetuppilot on suunniteltu sulkemaan ja suojaamaan johtojen päitä, kuten liitoskappaleita. Nämä PEC-sarjan johdotuksen päätetuppilot on valmistettu polyolefiinista, ja niissä on termoplastinen liimavuori, joka takaa turvallisen, kosteutta kestävän suojan.

HellermannTyton tarjoaa neljä mallia päätetuppiloita, joista jokaisella on 3:1 kutistussuhde, mikä mahdollistaa tiukan istuvuuden monenlaisille johtojen halkaisijoille. Nämä lämpökutistuvat päätetuppilot ovat ohutseinäisiä, mikä auttaa vähentämään painoa ja asennusaikaa säilyttäen samalla erinomaiset mekaaniset ja sähköiset ominaisuudet.

Puristettujen johdinpäiden tärkeimmät edut:

Käyttölämpötila: –45 °C – +125 °C
Vähimmäiskutistumislämpötila: +120 °C
Liiman pehmenemispiste: +85 °C
Läpilyöntilujuus: 15 kV/mm
Syttyvyys: Itsestään sammuva 30 sekunnissa
ROHS- ja ELV-vaatimusten mukainen

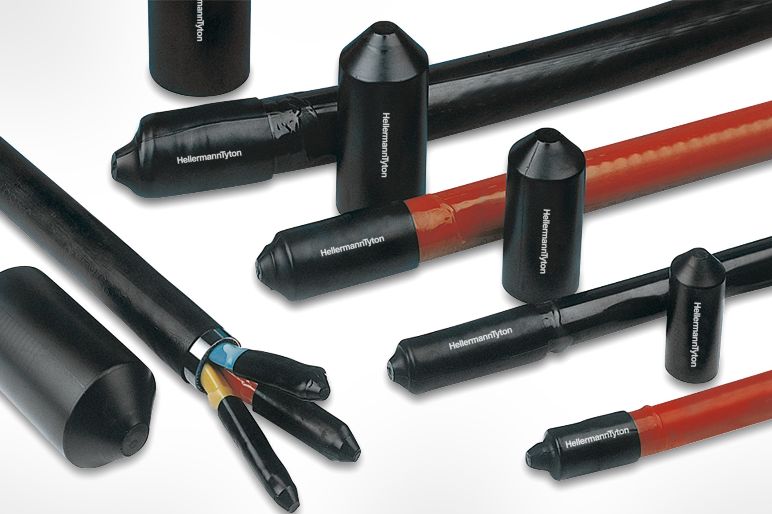

Lämpökutistuvat päätetuppilot printillä: Mukautettu merkintä luotettavaa tunnistamista varten

HellermannTytonin 1600-sarjan päätetuppilot erottuvat edukseen, koska niihin voidaan painaa ammattimaisesti toistuvia merkintöjä. Painatus on osa palveluitamme – se yhdistää vankan eristyksen selkeään ja yhdenmukaiseen tunnistettavuuteen. Tämä ominaisuus on erityisen arvokas teollisuusympäristöissä, joissa jäljitettävyys, turvallisuus ja vaatimustenmukaisuus ovat kriittisen tärkeitä. Lämpökutistuvien päätetuppiloiden ulkopinta on optimoitu lämpösiirtotulostusta varten, mikä mahdollistaa selkeän ja kestävän merkinnän, joka kestää kemikaaleja, kulutusta ja lämpötilan vaihteluita. 1600-sarjan lämpökutistuviin päätetuppiloihin voidaan tulostaa yksivärisiä logoja, viivakoodeja, QR-koodeja, datamatriiseja ja vapaata tekstiä.

Tulostettavien päätetuppiloiden käyttökohteita:

Kaapeleiden tiivistys kuljetuksen tai varastoinnin aikana: muoviset päätetuppilomme estävät kosteuden tunkeutumisen ja mekaaniset vauriot, ja niihin voidaan tulostaa tunnisteet inventointia tai huollon seurantaa varten
Matalajännitteisten kaapeleiden eristys: Päätetuppilot sopivat polymeerisille, paperieristeisille tai lyijyvaipallisille kaapeleille, mukaan lukien alumiini- tai teräsvahvistetut kaapelit – tulostettavat pinnat helpottavat jänniteluokitusten tai piirien tunnisteiden merkitsemistä suoraan päätetuppiloon.
Teollisuusympäristöt: Energia-, televiestintä- ja kuljetusalalla putkien ja johtojen päätetuppilot varmistavat kaapeleiden eheyden – tulostettavuus takaa selkeän ja kestävän merkinnän vaatimustenmukaisuuden ja jäljitettävyyden varmistamiseksi.

Usein kysyttyä

Mikä on lämpökutistuva päätetuppilo?

Lämpökutistuva päätetuppilo on polyolefiinista valmistettu muotokappale, joka kutistuu kuumennettaessa ja suojaa ja eristää kaapeleiden päitä. Sen liima-aine takaa mekaanisen ja sähköisen tiiviyden.

Ovatko lämpökutistuvat päätetuppilot vesitiiviitä ja UV-kestäviä?

Lämpökutistuva päätetuppilo takaa vesitiiviin ja pölytiiviin suojan, koska sen sisäseinämässä on kuumasulatteinen liima, joka sulaa ja täyttää kaikki aukot ja ontelot, kun ulkoseinämä kutistuu lämmön vaikutuksesta. Lisäksi HellermannTytonin 1600-sarjan lämpökutistuvat päätykappaleet ovat UV- ja säänkestäviä.

Miten valitsen oikean kokoisen lämpökutistuvan päätetuppilon?

HellermannTytonin lämpökutistuvat päätetuppilot on suunniteltu peittämään kaapeleiden halkaisijat 1 mm:stä 80 mm:iin, joten ne sopivat monenlaisiin sovelluksiin. Niiden kutistussuhde on jopa 3:1, mikä takaa tiukan ja luotettavan istuvuuden.

Valitaksesi sovellukseesi sopivan päätetuppilon, ota huomioon kaapelin vähimmäis- ja enimmäishalkaisijat. 80/20-säännön soveltaminen – jossa kaapelin halkaisijan tulisi ihannetapauksessa olla 80 % päätetuppilon kutistusalueesta – auttaa varmistamaan optimaalisen tiivistyskyvyn. HellermannTyton tarjoaa lämpökutistelaskurin, joka auttaa valitsemaan oikean tuotteen.

Mikä on ihanteellinen lämmitystyökalu päätetuppiloiden kutistamiseen?

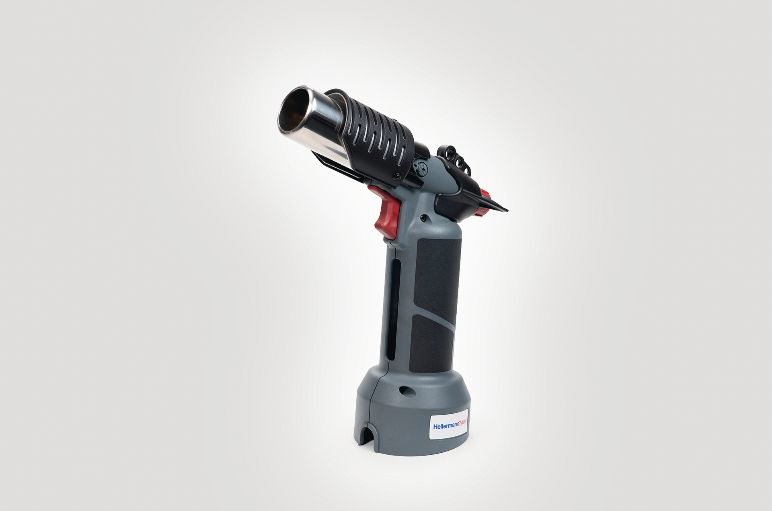

Ihanteellinen lämmitystyökalu lämpökutistuvien päätetuppiloiden kutistamiseen on langaton kuumailmapuhallin, kaasukäyttöinen CHG900.
