Metalliletkut vaativaan kaapelisuojaukseen

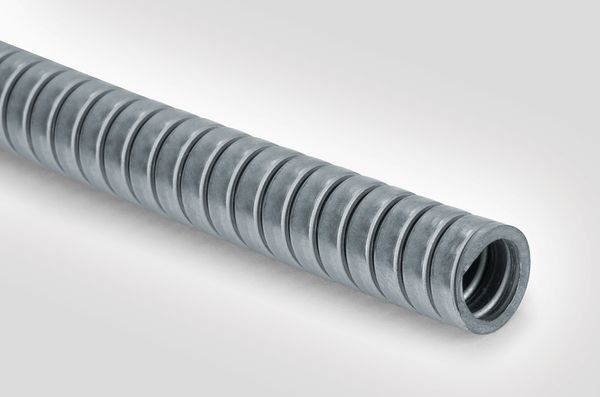

Terässuojaletkut teollisuuteen

Oikea terässuojaletku käyttökohteeseen

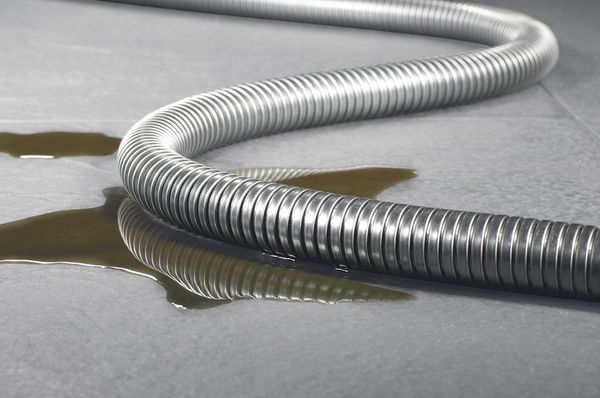

Helaguard SSC

Toisin kuin muoviset tai kumiset suojaletkut, metalliletkut soveltuvat käyttökohteisiin, joissa esiintyy esimerkiksi korkeita käyttölämpötiloja tai joissa vaaditaan kemikaalien kestävyyttä. Mutta kaikki metalliletkut eivät ole samanlaisia. Eri käyttökohteet asettavat erilaiset vaatimukset materiaalille ja valmistusprosessille.

Olipa kyse tavallisesta terässuojaletkusta, korroosionkestävästä PVC-pinnoitetusta suojaletkusta tai nestetiiviistä terässuojaletkusta IP68 kotelointiluokalla kosteisiin käyttöympäristöihin: Löydät ohjelmastamme soveltuvan suojausratkaisun.

Tarkempaa suunnittelua varten heti ensimmäisestä ideasta lähtien: Useimmille ohjelmamme muovisille ja metallisuojaletkuille on saatavana vapaasti ladattavat 2D- ja 3D-mallit.
Tutustu palveluun täältä ja aloita suunnittelu.

Metalliset suojaletkut elintarviketeollisuuteen

Suojaletkut sileällä ja helposti puhdistettavalla PVC-pinnoitteella

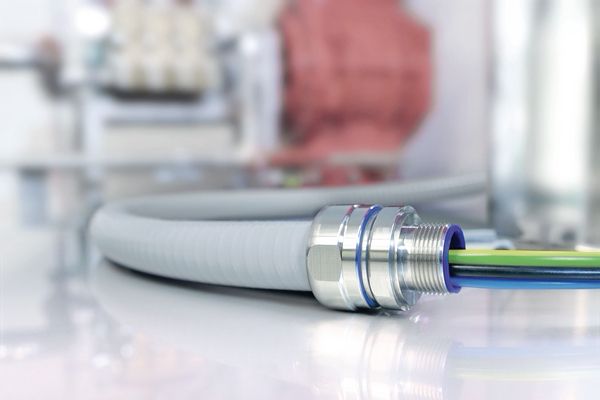

PSRSC

Taipuisa spiraalivahvisteinen PSRSC-suojaletku sopii ihanteellisesti elintarviketeollisuuden sovelluksiin.

Elintarvikkeiden valmistusympäristössä on erittäin tärkeää pitää tuotantolaitteiden kaapeliympäristö steriilinä. Sileän pinnoituksen ansiosta PSRSC-suojaletku on erityisen helppo puhdistaa. Lisäksi pinnoitteen materiaali on itsestään sammuva ja sileä sisäpinta mahdollistaa kaapeleiden helpon asennuksen.

Käyttökohteita:

  • Kone- ja laitevalmistus
  • Elintarviketehtaat ja panimot
  • Sähköasennukset

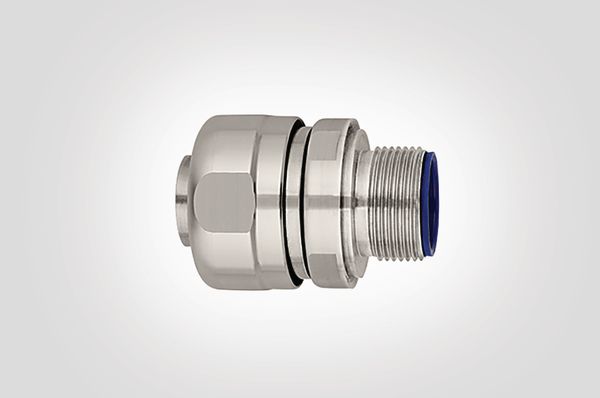

Metalliset suojaletkuliittimet elintarviketeollisuuteen

Metalliset suojaletkuliittimet elintarviketeollisuuteen

HelaGuard PSRSC-FMCSSFF- haponkestävästä teräksestä valmistetut letkuliittimet soveltuvat PSRSC-sarjan suojaletkuihin

  • Suora letkuliitin
  • Kiinteä ulkokierre
  • Materiaali haponkestävä teräs (SS316)
  • Täyttää IP66, IP67, IP68 ja IP69k kotelointiluokan yhdessä PSRSC -suojaletkun kanssa

Letkuliittimessä on ulkokierre ja elastomeerinen tiiviste, sileä pinta ja pyöristetyt kulmat, jotka estävät lian ja bakteerien kertymisen letkuliittimeen EN-standardien mukaisesti.
Tarjoamme myös monia muita tuoteratkaisuja, jotka sopivat erilaisiin teollisiin käyttökohteisiin.

Selvitetään yhdessä, mikä tuote sopii parhaiten sinun käyttökohteeseen. Ota meihin yhteyttä.

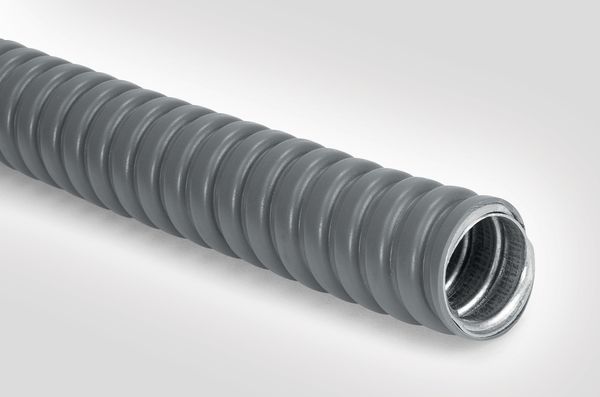

Pinnoitetut terässuojaletkut

Terässuojaletkut PVC-pinnoitteella

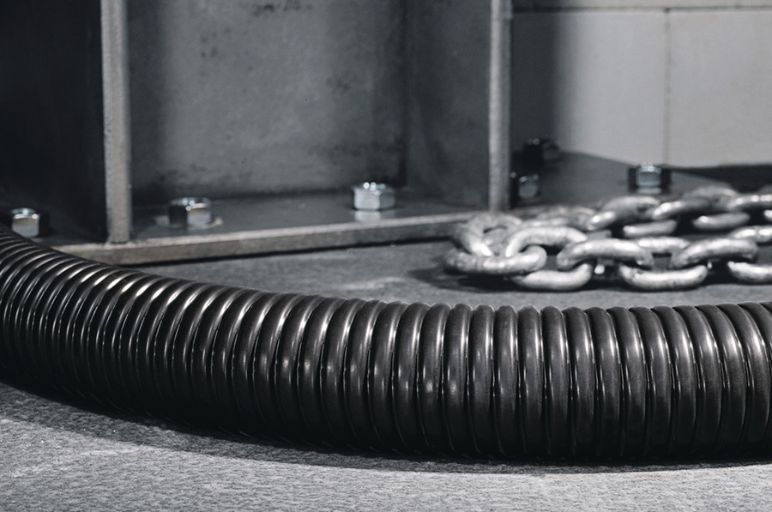

PCS

PVC-pinnoitettu PCS-sarjan taipuisa terässuojaletku on valmistettu galvanoidusta teräksestä.
PVC-pinnoitus tekee PCS-terässuojaletkusta kestävän emäksille, hapoille ja kemikaaleille. Sarja tarjoaa myös erittäin hyvän suojan korroosiota vastaan.

Käyttökohteita

  • Kone- ja laitevalmistus
  • Sähköasennukset

Terässuojaletkut polyamidi 6-pinnoitteella

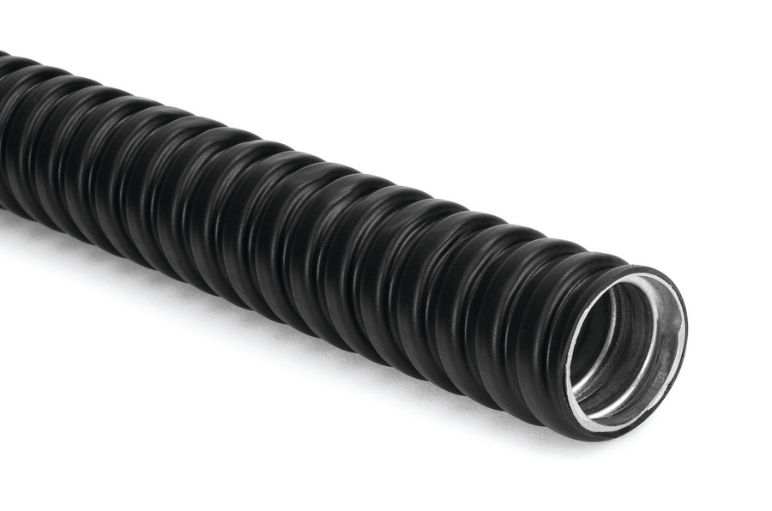

NCS

NCS-sarjan terässuojaletkuissa on polyamidi 6-pinnoite. Sarja kestää korkeita käyttölämpötiloja, puristusta ja iskuja. Se tarjoaa myös hyvän kulutuskestävyyden ja on erittäin taipuisa.
NCS-terässuojaletku on täydellinen valinta aina, kun käyttökohteessa vaaditaan hyvää hankauskestävyyttä ja korkeaa käyttölämpötilaa sekä happojen tai liuottimien kestävyyttä.

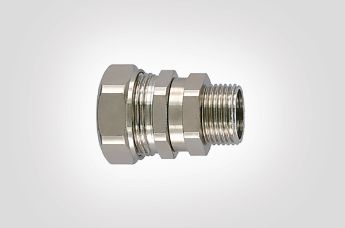

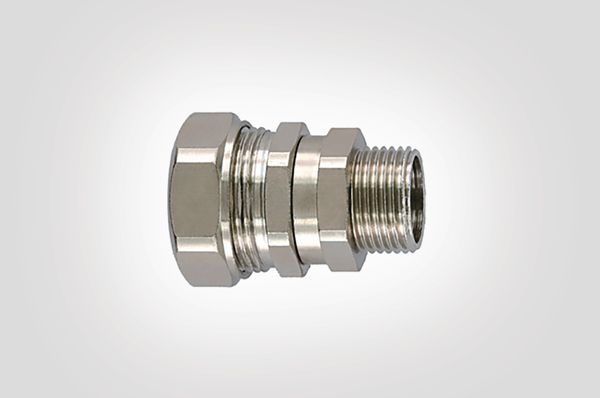

Letkuliittimet pinnoitetuille terässuojaletkuille

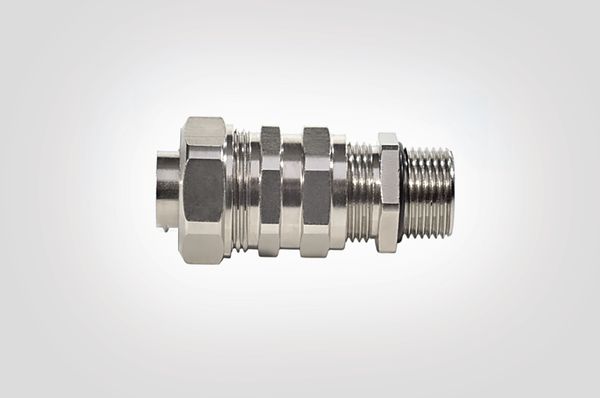

PCS-SCG

Suojaletkuliittimet vedonpoistolla, pyörivällä tai kiinteällä kierteellä tai suojaletkupäätteet. Löydät käyttökohteeseen soveltuvat tuotteet ohjelmastamme.

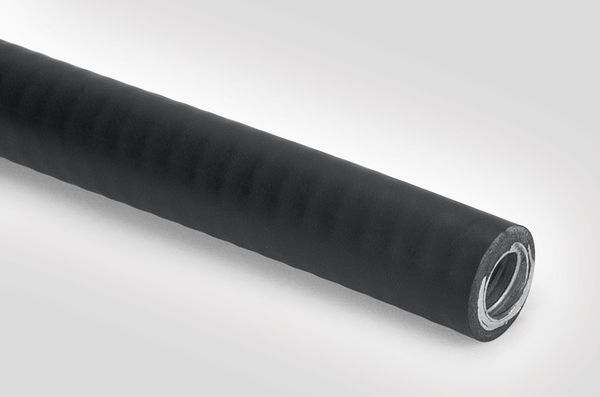

Nestetiiviit terässuojaletkut

Terässuojaletkut nestetiiviillä pinnoitteella

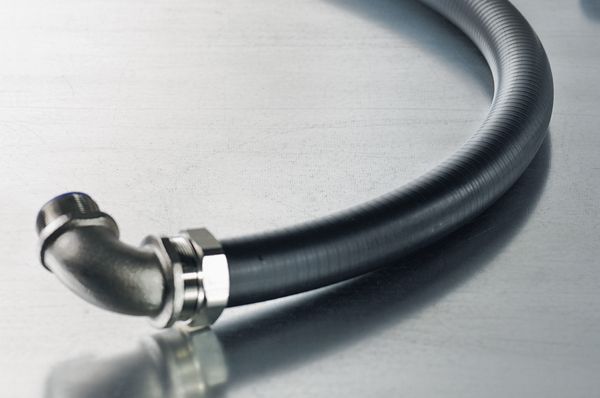

LTS, IP68 liquid tight wiring conduit

Nestetiiviit LTS-sarjan terässuojaletkut, yhdistettynä sopiviin suojaletkuliittimiin (katso alla), täyttävät IP66-, IP67-, IP68- ja IP69k-kotelointiluokituksen.

Ominaisuudet ja edut:

  • Hyvä puristuskestävyys ja vetolujuus
  • Taipuisa
  • Sileä nestetiivis pinnoite
  • Kestää useimpia öljyjä ja liuottimia

Taipuisa terässuojaletku on valmistettu galvanoidusta teräksestä, jossa on sileä pinnoite. Käyttökohteita ovat koneet ja laitteet sekä ulkoasennukset missä vaaditaan suurta mekaanista kestävyyttä ja nestetiiveyttä.

LTS-terässuojaletkun lisäksi ohjelmassa myös seuraavat muut versiot:

  • LTSH – käyttökohteisiin, missä vaaditaan korkean lämpötilan ja UV-säteilyn kestävyyttä
  • LTSS – vaativiin käyttökohteisiin, materiaali haponkestävä teräs (SS316)

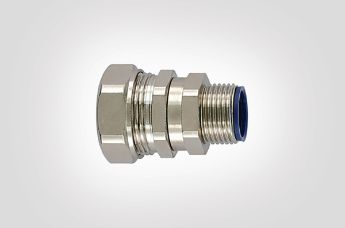

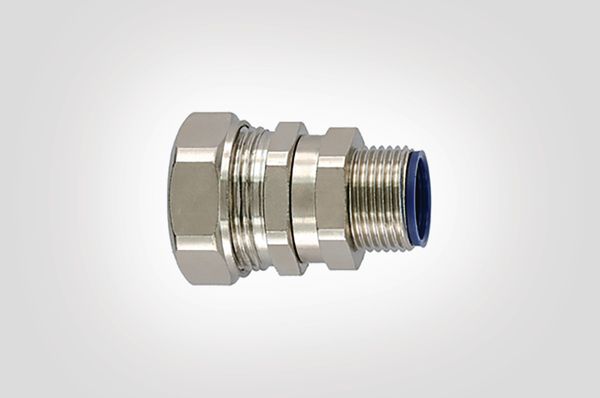

Suojaletkuliittimet nestetiiviille suojaletkuille: IP66, IP67, IP68 ja IP69k

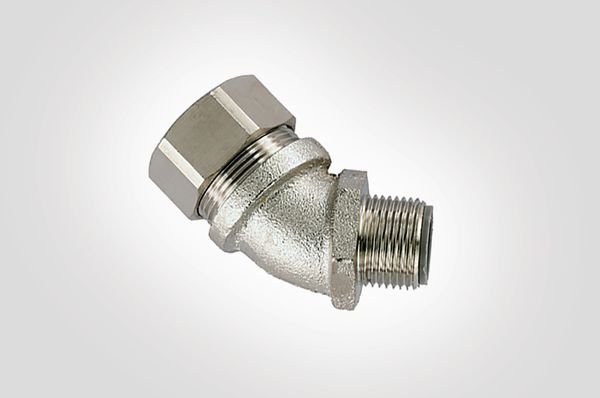

45° kulmaliitin

Käytettäessä yhdessä LTS-sarjan suojaletkujen kanssa saavutetaan suojaletkujärjestelmälle IP66-, IP67-, IP68- ja IP69k-kotelointiluokitus.

Ohjelmassamme on suorat- ja kulmaliittimet, letkuliittimet kaapelin vedonpoistolla ja kaapelitiivisteellä sekä kiinteällä ulkokierteellä. Suora suojaletkuliitin on saatavana myös pyörivällä ulkokierteellä.

Usein kysyttyä:

Kuinka valita oikea suojaletku käyttökohteeseen?

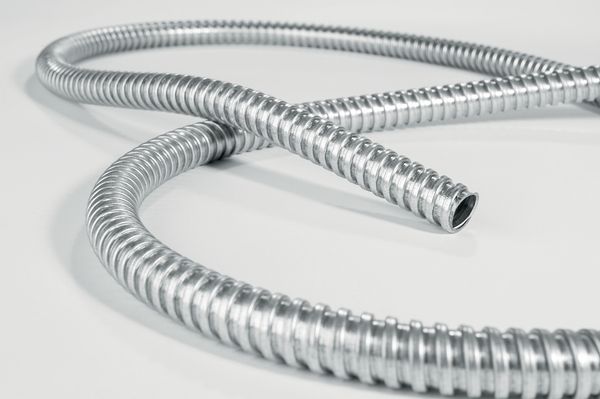

HelaGuard SC

Laajan tuotevalikoiman joukosta soveltuvan ratkaisun löytäminen voi olla haastavaa.

Haluamme helpottaa oikean tuotteen valintaa ja toimitamme yhdessä CADENAS ohjelmistopalvelujen tarjoajan kanssa 2D- ja 3D-mallit lähes kaikille ohjelmamme suojaletkuille ja suojaletkuliittimille.

Hyödyllisten tuote- ja suunnittelutietojen lisäksi tarjoamme lukuisia tuotekuvia sekä käyttökohdekuvia antamaan lisätietoa tuotteista.



Mikä on terässuojaletku?

SSC

Terässuojaletkuja ja niihin soveltuvia suojaletkuliittimiä on erilaisia, erilaisilla ominaisuuksilla.

Terässuojaletkut ovat mekaanisesti erittäin kestäviä, mutta lisäksi niillä on muitakin ominaisuuksia tuotteesta riippuen. Ohjelmassamme on pinnoitettuja terässuojaletkuja, jotka ovat nestetiiviitä ja kestävät eri kemikaaleja ja polttoaineita. Toiset terässuojaletkut tarjoavat elektromagneettisen suojauksen (EMC).

Kestävyytensä ja monipuolisten ominaisuuksiensa ansiosta HellermannTytonin taipuisat HelaGuard-sarjan terässuojaletkut soveltuvat monenlaisiin käyttökohteisiin.

Tuoteohjelmamme terässuojaletkut:

  • SC :Galvanoitu terässuojaletku
  • SSC: Haponkestävä terässuojaletku
  • PCS: Galvanoitu terässuojaletku PVC-pinnoitteella
  • NCS: Galvanoitu terässuojaletku polyamidi 6-pinnoitteella
  • LTS: Nestetiivis galvanoitu terässuojaletku PVC-pinnoitteella
  • LTSH: Nestetiivis galvanoitu terässuojaletku termoplastisella kumipinnoitteella

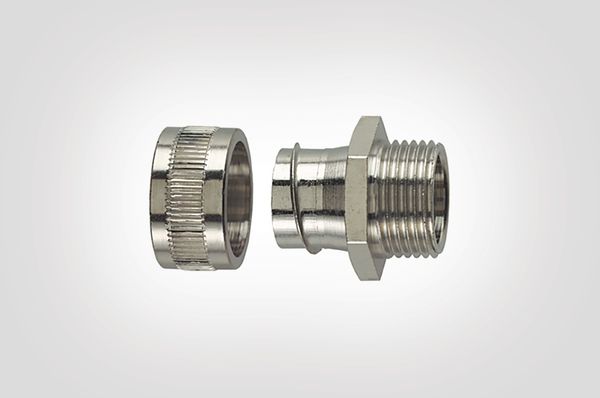

Kuinka liitän metallisen suojaletkun laitteeseen?

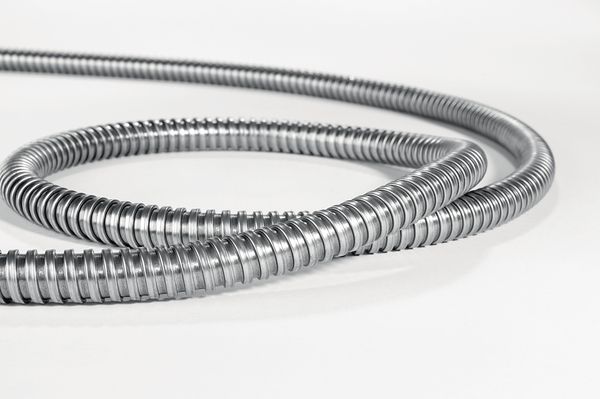

Helaguard SSC

Suojaletkun liittämiseksi laitteeseen tarvitset sille soveltuvan suojaletkuliittimen. Ohjelmassamme on laaja valikoima erilaisia letkuliittimiä. Letkuliittimet on nimetty siten, että löydät sille soveltuvan suojaletkun helposti.

Katso HelaGuard -metallisten suojaletkuliittimien tuotetunnukset täältä

Kuinka suojaletkut katkaistaan?

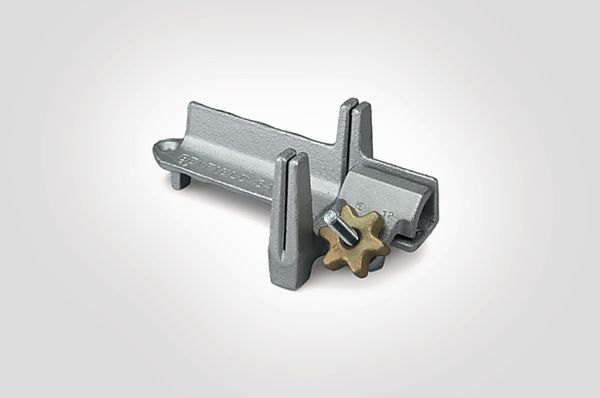

HelaGuard ConClamp

Suojaletkujen katkaisuun tarvitaan yleensä rautasaha. Tarkka katkaisu vaatii myös lujan otteen suojaletkusta. HelaGuard CONCLAMP auttaa pitämään erilaiset terässuojaletkut tukevasti paikallaan, että ne voidaan katkaista tarkasti rautasahan avulla.

Mitä ovat terässuojaletkujärjestelmien IP-kotelointiluokitukset?

HelaGuard NCS

DIN EN IEC 60529 -standardin mukaan IP-kotelointiluokat ilmaistaan koodilla, joka koostuu kahdesta vakiokirjaimesta IP ja kahdesta suojausluokan tunnusnumerosta, esim. IP54.

Täältä löydät yksityiskohtaisen yleiskatsauksen eri kotelointiluokista.

Ovatko terässuojaletkut kemikaalien kestäviä?

HelaGuard SSC

IYleisesti terässuojaletkut kestävät hyvin kemikaaleja. Jotkut suojaletkut ovat kuitenkin kestävämpiä kuin toiset, materiaalista ja rakenteesta riippuen. Siksi tarvitaan tarkempaa tarkastelua.

Täältä löydät yleiskatsauksen HelaGuard -suojaletkujen kemikaalien kestävyydelle.

Odotamme yhteydenottoasi!
