Kaapeliläpivientimoduulit teollisuuteen

Konfiguroitavat kaapeliläpivientijärjestelmät

Kaapeliläpiviennit – Valmistettu Saksassa

VarioPlate

Kun reitität eri kokoisia kaapeleita esimerkiksi kytkentäkaappiin tai -koteloon ahtaissa tiloissa, kaapeliläpivientijärjestelmä on ihanteellinen ratkaisu. Kaapeliläpivientimoduuli on täydellinen vaihtoehto holkkitiivisteille. Helposti asennettava järjestelmä soveltuu 3 – 33 mm:n kaapelin halkaisijoille ja yhteensopiva teollisuudessa käytössä olevien suorakaiteen muotoisten läpivientiaukkojen kanssa. Eri tiivisteosien avulla voit varustaa kaapelin läpivientimoduulin täysin joustavasti käyttötarkoitukseesi sopivaksi. Mukauta yksilöllinen kaapelin läpivientimoduuli nyt vain muutamalla klikkauksella konfiguraattorimme avulla.

Tuotevalikoima

Monipuolinen VarioPlate - kaapeliläpivientijärjestelmä, katso video!

Kaapeliläpivientimoduulien konfiguraattori



Kaapelin läpivientijärjestelmäsi: määritä ja visualisoi muutamalla klikkauksella

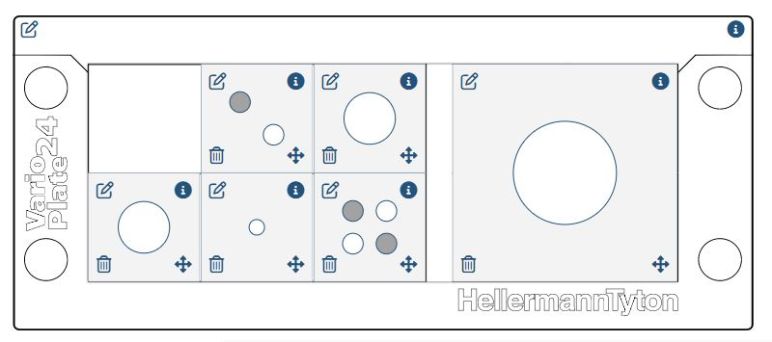

VarioPlate konfiguraattori

Haluamme auttaa  sinua työssäsi parhaalla mahdollisella tavalla. Siksi olemme kehittäneet VarioPlate-konfigurointityökalun: Valitse vain, kuinka monta ja mitkä tiivisteosat tarvitset kaapelin läpivientiin. Konfiguraattori näyttää oikeat tuotteet asennukseesi.

Täydellinen työohjeisiin ja projektin muihin vaiheisiin. Se ei voisi olla helpompaa, kokeile:



VarioPlate konfiguraattori

Kaapelin läpivientijärjestelmä – edut yhdellä silmäyksellä

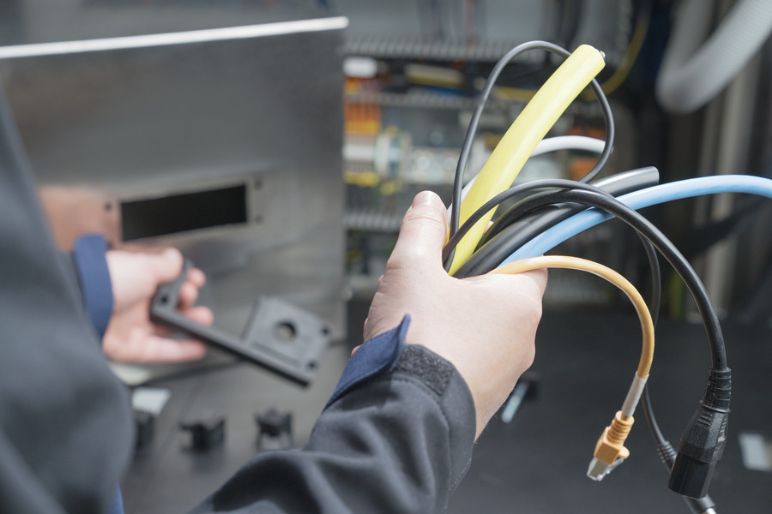

Kaapelin läpivientimoduulit: modulaariset, jopa 42 kaapelille

Kaapelin läpivientimoduulit: modulaariset, jopa 42 kaapelille

VarioPlate-sarjan kaapeliläpiviennit ovat ihanteellinen ratkaisu, kun halutaan hallita useita kaapeleita ahtaassa tilassa turvallisesti ja järjestelmällisesti. Modulaarinen ratkaisu on erittäin monipuolinen. Esimerkiksi keskuksissa, suurissa sähkökoteloissa, tuuliturbiineissa tai koneissa ja laitteissa. VarioPlate täyttää UL 94 V0 paloluokituksen sekä IP65 - ja IP66 -kotelointiluokitukset.

Muita ominaisuuksia:

  • Halogeeniton
  • RoHS yhteensopiva

VarioPlate -sarjan tuotteet ovat huippuluokan ratkaisu kaapelien läpiviennissä.

Verrattuna moniin vastaaviin tuotteisiin ne tarjoavat lisäetuja:

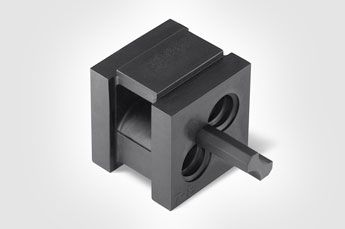

  1. Modulaarisuus: suuria ja pieniä läpivientejä voidaan käyttää yhdessä ja samassa kehyksessä.
  2. Läpivientitiivisteiden muotoilu varmistaa luotettavan tiiveyden, vaikka kaapeleissa olisi toleransseja.
  3. Kaapelin vedonpoisto: läpiviennit suojaavat kaapeleita mekaaniselta rasitukselta.
  4. Valettu tiiviste: kehyksen takana – tämä eliminoi erillisen tiivisteen tarpeen

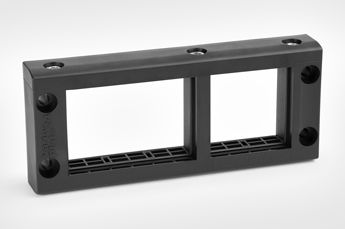

Neljä erilaista kehystä, monipuoliset asennusvaihtoehdot

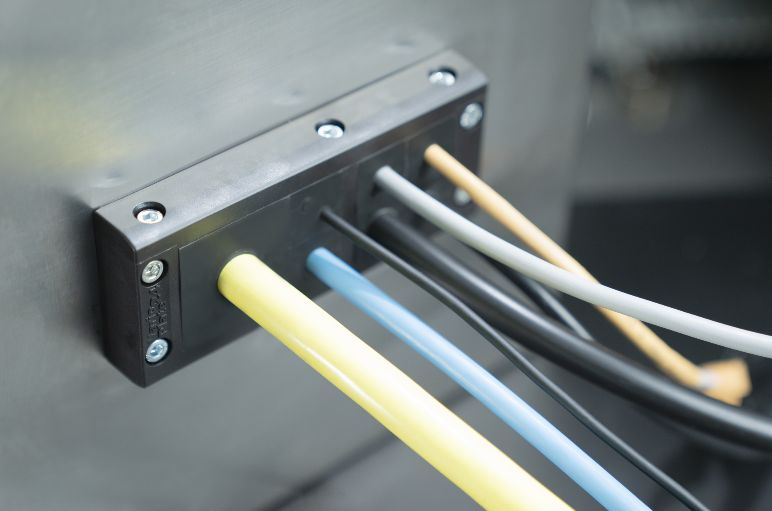

VarioPlate monipuoliset asennusvaihtoehdot

VarioPlate on jaettava, joustava järjestelmä halkaisijaltaan 3 - 33 mm kaapeleille. Vaihtoehtona holkkitiivisteille, VarioPlate mahdollistaa jopa 42 kaapelin järjestelmällisen ja turvallisen läpiviennin – yhdellä kokoonpanolla.

Kaikki edut yhdellä silmäyksellä:

  • Luotettava ja turvallinen kaapeliläpivientien asennusjärjestelmä
  • Jaettava, modulaarinen läpivienti halkaisijaltaan 3 - 33 mm johtimille ja kaapeleille
  • Helppo asennus
  • Jopa 42 kaapelin läpivienti yhdellä kokoonpanolla
  • Integroitu vedonpoistomahdollisuus
  • Valmistettu Saksassa

Usein kysyttyjä kysymyksiä

Kuinka reitittää useita kaapeleita ahtaissa tiloissa?

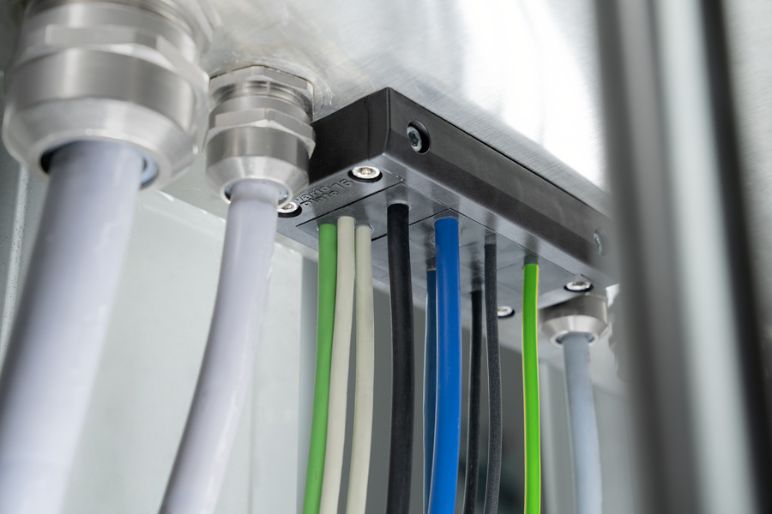

VarioPlate Kuinka reitittää kaapeleita ahtaissa tiloissa?

VarioPlate-kaapelin läpivientijärjestelmä on ihanteellinen aikaa ja tilaa säästävä ratkaisu, jos joudut reitittämään halkaisijaltaan erikokoisia kaapeleita valmiiksi päätetyillä liittimillä tai pistokkeilla tai ilman niitä ja missä tilaa on rajoitetusti.

Sopivatko VarioPlate -kaapelin läpiviennit minun käyttökohteeseeni?

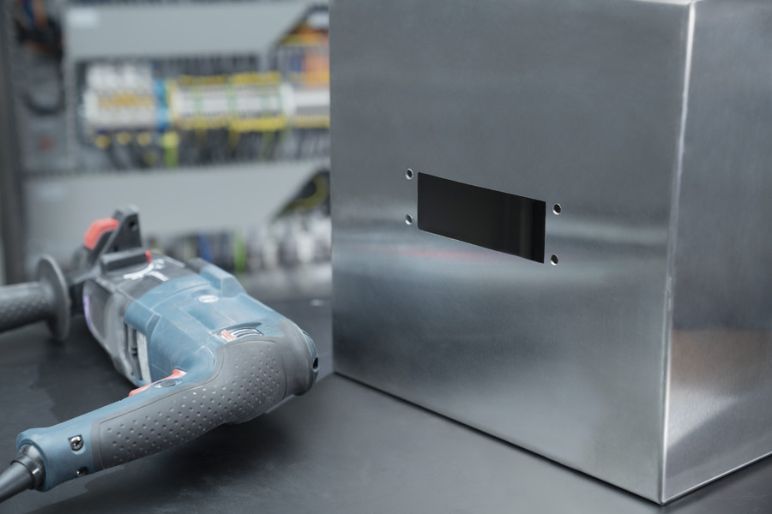

VarioPlate

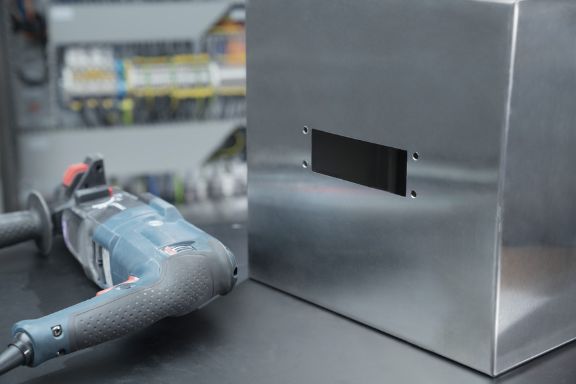

Kehyksien sisämitta vastaa yleisiä aukotuksia keskusvalmistuksessa ja koneenrakennuksessa. Tämä tekee VarioPlatesta yhteensopivan monenlaisiin teollisiin asennuksiin.

Siksi yksi ohjelman neljästä eri VarioPlate-kehysvaihtoehdoista sopii todennäköisesti asennuskohteeseen.

Tarjoavatko kaapeliläpivientijärjestelmät kaapelin vedonpoiston ja IP66 -kotelointiluokan?

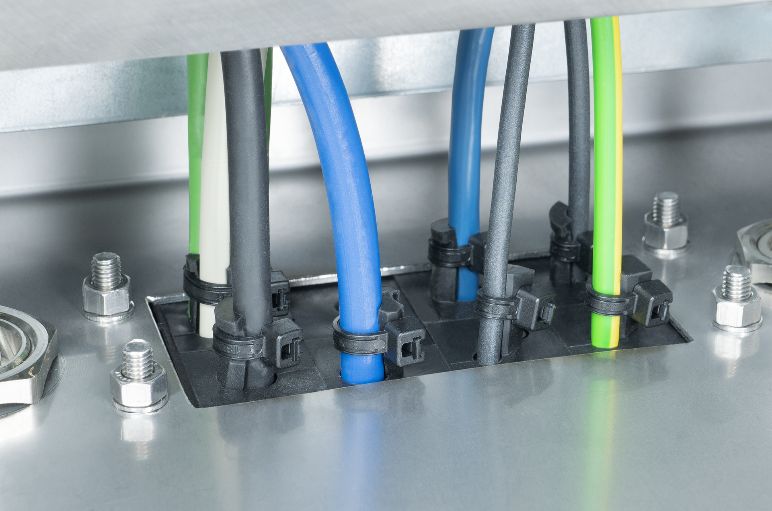

VarioPlate IP65 ja IP66

Kaikki VarioPlate -järjestelmän yhdistelmät täyttävät IP65 – ja IP66 -kotelointiluokan vaatimukset ja niissä on integroitu kaapelin vedonpoisto.

Pitääkö kaapeliliitännän olla vaihdettavissa ja huollettavissa?

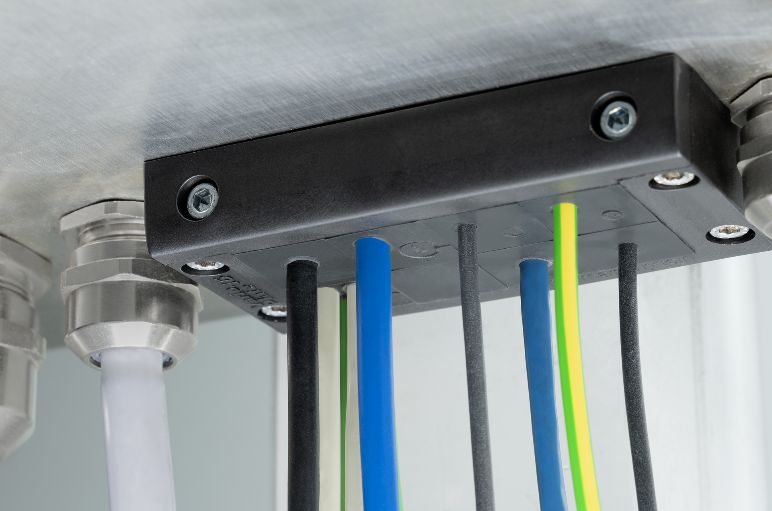

VarioPlatea käytettäessä kaapelit on vaihdettavissa ja huollettavissa?

Asettamalla sokean tiivisteosan VarioPlate -kehykseen, voit jatkossa   asentaa lisäkaapeleita ja tehdä liitännöistä vaihdettavia ja huollettavia.

Kuinka kaapelin läpivientijärjestelmät asennetaan?

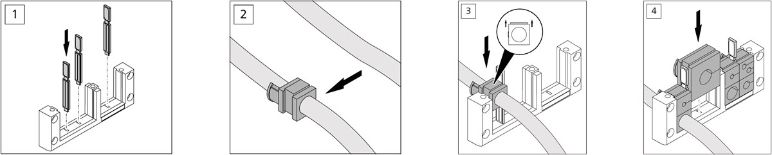

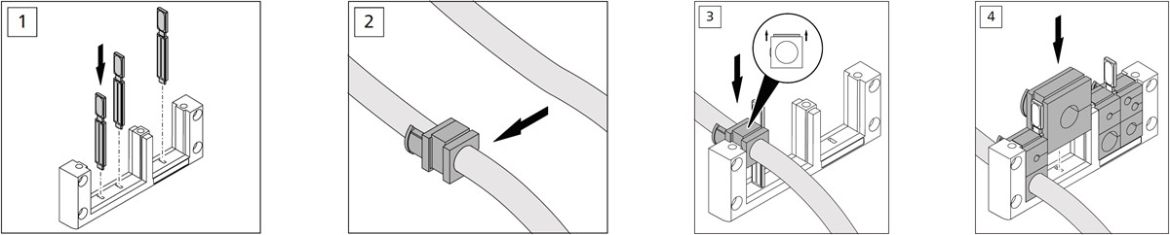

VarioPlate asennus VarioPlate asennus

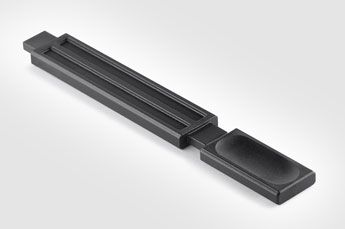

  1. Avaa kehys ja asenna tiivisteosat  (asennusohjurin kanssa tai ilman)
  2. Asenna kaapelit tiivisteosiin.
  3. Kiinnitä kaapelin vedonpoisto nippusiteellä tiivisteosiin.
  4. Asenna tiivisteosat kehykseen.

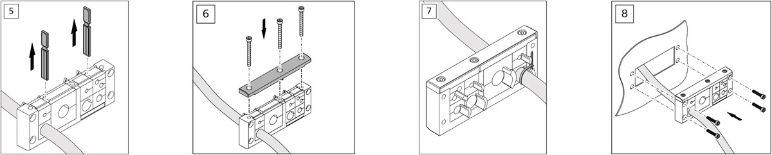

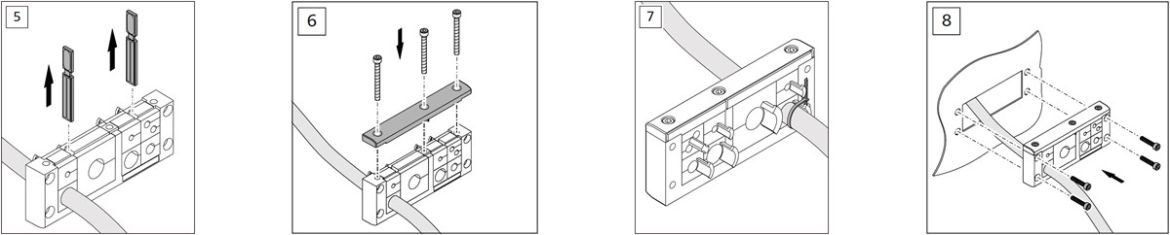

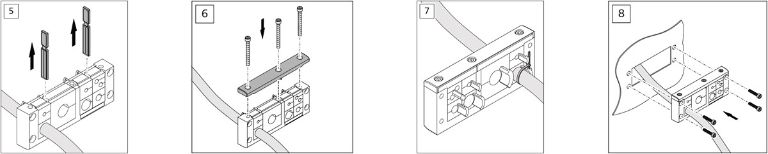

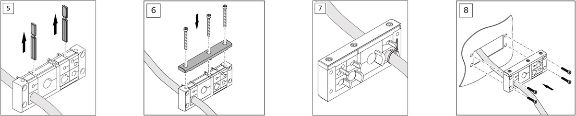

How to install cable entry system VarioPlate steps 5 to 8 How to install cable entry system VarioPlate steps 5 to 8


  1. Poista asennusohjuri(t).
  2. Sulje kehys.
  3. Kiristä kiinnitysruuvit 2,0 Nm momenttiin.

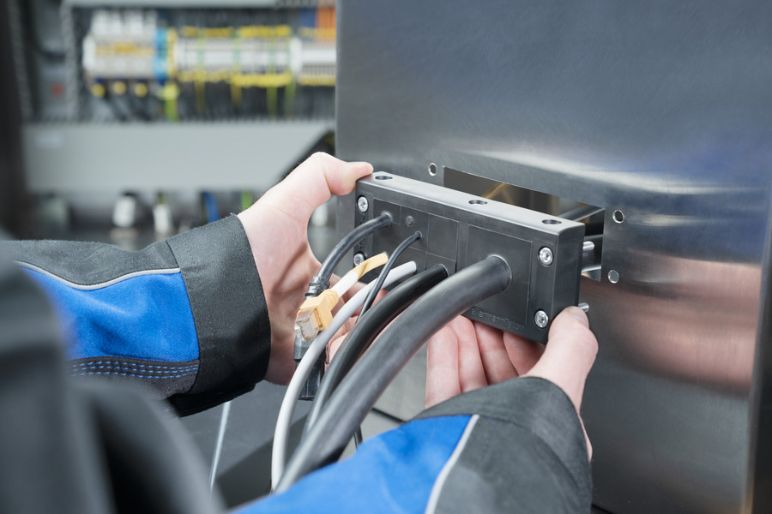

  4. Asenna kehys kiinnitysreikien kohdalle, asennusaukon päälle (ylimääräistä tiivistettä ei tarvita).
