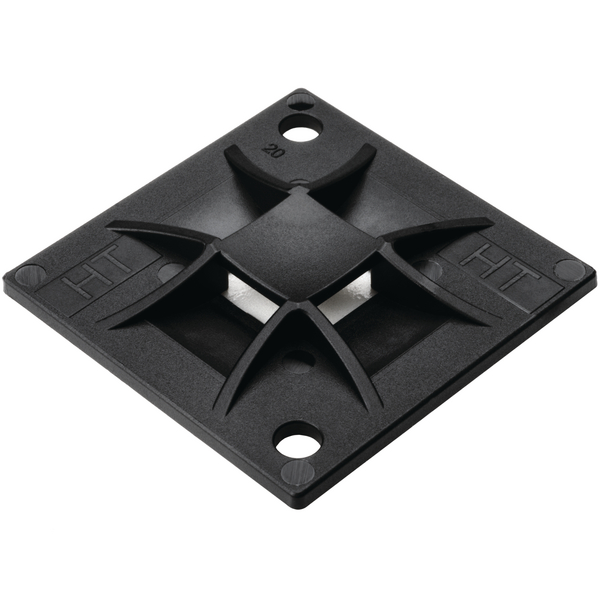

Johdinsideankkuri ruuvikiinnitykseen, Wmax=8.4mm, ⌀4.1 mm, M4 ruuvi, musta, 50kpl


Nimikenumero 151-10913

| QM40-PA66-BK

 |

Copied
1330279
QM-sarja
1. Asenna johdinsiteen sidenauhan kapea osa avoimeen lukko-osaan ja työnnnä sidenauha lukko-osaa kohti.
2. Avaa esisidonta vetämällä kevyesti sidenauhan hännästä ja ohjaa sidenauhan kapea osa ulos avoimesta lukko-osasta.
2. Vedä johdinside kokonaan lukko-osan läpi kunnes sidonta on suoritettu. 3. Katkaise johdinsiteen yli jäävä pituus asennustyökalulla.

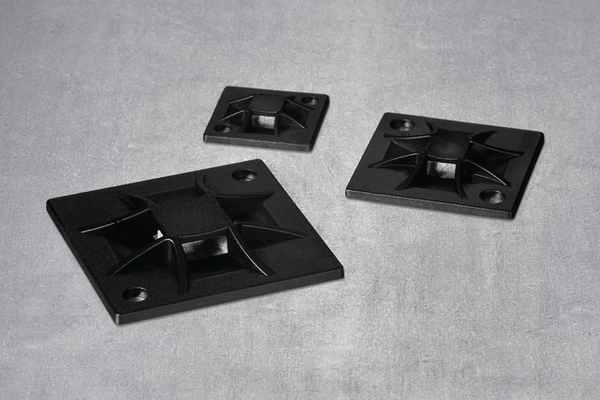

QM- ja QMA-sarjan johdinsideankkuri.

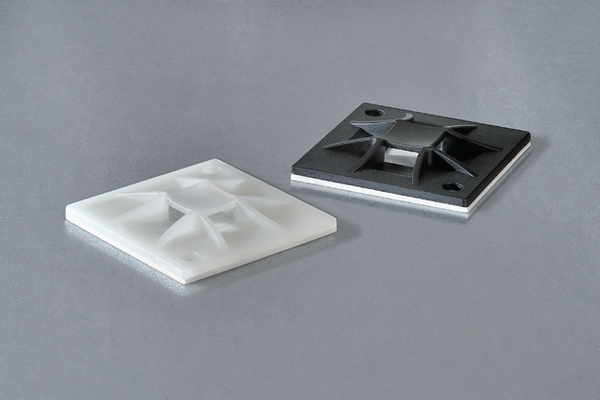

QM- ja QMA-sarjan johdinsideankkuri.

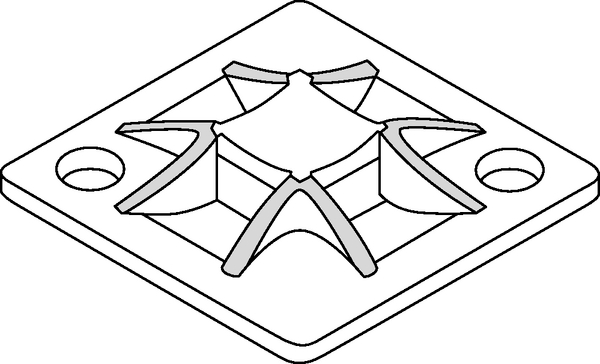

QM-sarjan johdinsideankkuri
QM- ja QMA-sarjan johdinsideankkuri.

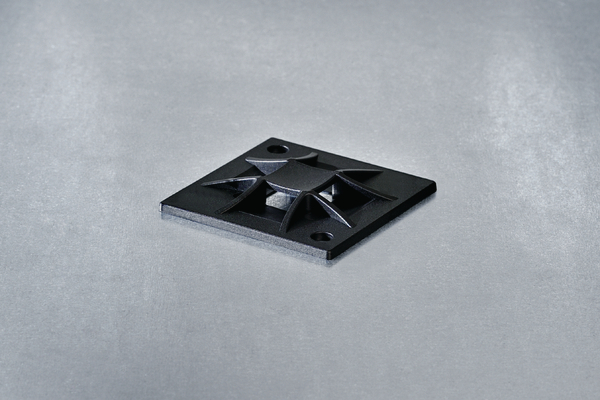

QM- ja QMA-sarjan johdinsideankkuri
Q-sarjan johdinsiteet soveltuvat myös tilapäiseen sidontaan.

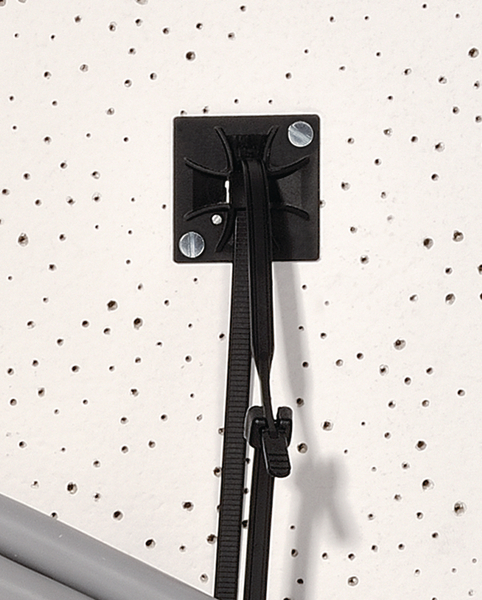

3. Kun asennus on suoritettu Q-johdinside voidaan kiristää ja katkaista - joko käsin tai asennustyökalulla.

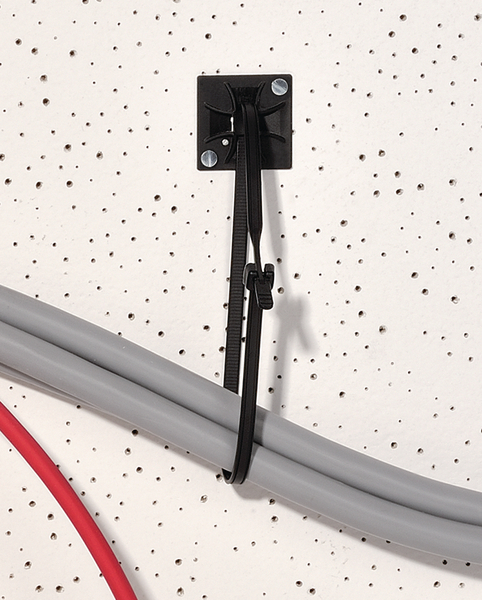

Q-sarjan johdinsideankkuri pitää johdinsiteen paikallaan esiasennusvaiheessa. Kädet jäävät vapaaksi kaapeleiden asennukseen.

    • Ruuvikiinnitys
    • Johdinsiteellä 4 asennussuuntaa
    • Soveltuu erinomaisesti käytettäväksi Q-sarjan johdinsiteiden kanssa
    • Johdinsideankkurin muotoilu pitää johdinsiteen paikallaan esiasennusvaiheessa myös pystysuorassa kiinnityskohteessa
    Lisää seurantalistaan
    Lataukset CAD-Download
    00 Tuoteperhe 2 QM-sarja, ruuvikiinnitys
    GLOBAL PART DESCRIPTION QM40-PA66-BK
    Johdinsiteille Q-Ties
    Kiinnitysreikä M4 ruuvi
    Kiinnitystapa Ruuvikiinnitys
    Käyttöalue Johdinsideankkurit täydentävät Q-sarjan johdinsiteitä. Ankkureiden rakenne ja toimivuus helpottavat asennusta.
    Materiaali Polyamidi 6.6 (PA66)
    Paino ilman pakkausta 0.002943kg
    Pakkaus 50kpl
    Pakkaustyyppi Pussi
    Tuoteryhmä Q-sarjan johdinsideankkurit
    Tuotetunnus QM40
    Tuotetunnus 151-10913
    Väri Musta (BK)
    Johdinside leveys maks. (G) 8.4mm
    Johdinside leveys maks. (tuuma) 0.31"
    Kiinnitysreikä ⌀ (FH) 4.1 mm
    Korkeus (H) 5.5mm
    Leveys (W) 40.0mm
    Pituus (L) 40.0mm
    Reikäetäisyys (F) 30.0mm
    Reikäetäisyys (F) (tuuma) 1.19"
    Halogeenivapaa Kyllä
    Käyttölämpötila-alue - °C -40 °C - +85 °C
    Materiaalin paloluokka UL94 V2
    ROHS Yhdenmukaisuus Kyllä
    Spesifikaatiot
    Vaaralliset aineet Ei
    Alkuperämaa DE
    EAN / GTIN 4031026413747
    Pakkauskoko 1 - korkeus (m) 0.03m
    Pakkauskoko 1 - leveys (m) 0.22m
    Pakkauskoko 1 - lukumäärä 50
    Pakkauskoko 1 - paino (kg) 0.15613kg
    Pakkauskoko 1 - pakkaustyyppi Pussi
    Pakkauskoko 1 - pituus (m) 0.13m
    Pakkauskoko 1 - tilavuus 0.000858m³
    Tullinimike 39269097
    ETIM 8.0 Key EC000449
    ETIM 9.0 Key EC000449
