Kaapelikiinnikkeet oikosulkusuojaukseen matala-, keski- ja korkeajännitesovelluksissa

Kaapelikiinnikkeet kaapeleiden luotettavaan kiinnitykseen

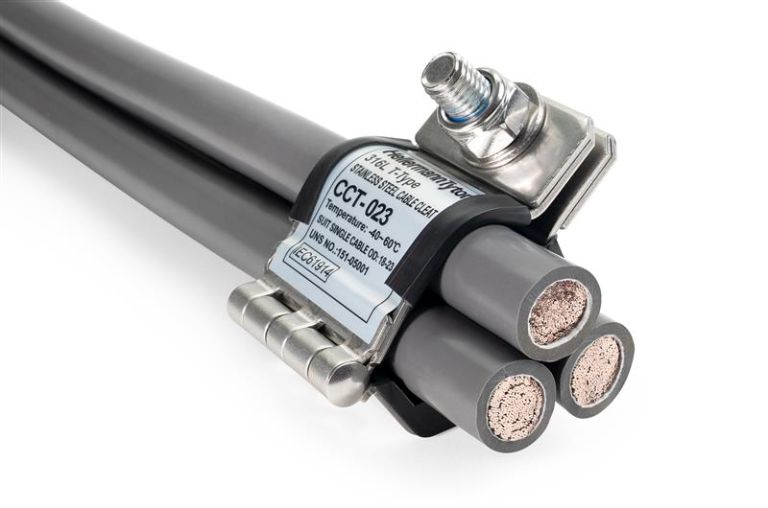

teräslangalla vahvistetut kiinnikkeet trefoil kiinnitykseen

Kaapelikiinnikkeet varmistavat tasalaatuisen ja luotettavan kaapelikiinnityksen, jotta suuritehoiset kaapelit pysyvät linjassa koko asennuksen ajan. Ne ehkäisevät kaapeleiden liikkumista oikosulkuvoimien, tärinän, lämpölaajenemisen ja mekaanisen kuormituksen vaikutuksesta. Kiinnikkeet ylläpitävät oikean etäisyyden kaapeleiden välillä ja vähentävät mekaanista rasitusta.

Tämän ansiosta kaapelikiinnikkeet eivät ainoastaan suojaa itse kaapeleita, vaan myös pienentävät liitosten, tukirakenteiden ja ympäröivien laitteiden vaurioitumisen riskiä.

HellermannTytonin kaapelikiinnikkeet on suunniteltu tarjoamaan maksimaalista luotettavuutta erilaisiin käyttökohteisiin. Niitä voidaan käyttää kaikentyyppisissä kaapeleissa, kuten yksijohtimisissa ja monijohtimisissa kaapeleissa. Kaapelikiinnikkeemme on testattu kattavasti IEC 61914 ‑standardin mukaisesti, ja ne tarjoavat todistetusti standardien mukaisen suorituskyvyn vaativissa teollisuus-, infrastruktuuri- ja energia‑alan ympäristöissä.

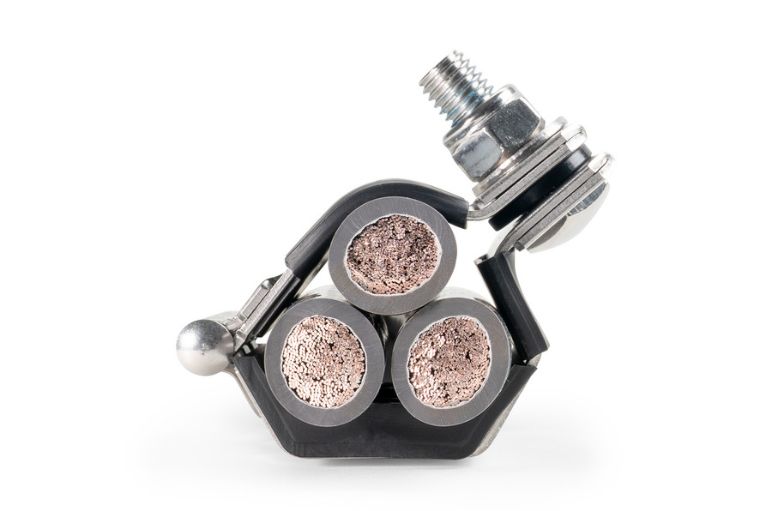

Kaapelikiinnikkeet kolmiokiinnitykseen

Trefoil‑kaapelikiinnikkeet on suunniteltu niputtamaan virtajohdot siististi ja toistettavasti kolmionmuotoiseen muodostelmaan. Kolmen kaapelin mekaaninen hallinta on vaativaa, koska vaiheiden väliset sähkömagneettiset voimat vaikuttavat useisiin suuntiin, kaapelit eivät luonnostaan asetu vakaaseen asentoon ja niiden yhteispaino voi lisätä vaurioitumisriskiä.

Trefoil‑kaapelikiinnikkeet vähentävät riskejä lukitsemalla kaapelit haluttuun muodostelmaan ja rajoittamalla liikettä kaikkiin suuntiin – jopa äärimmäisissä oikosulkuolosuhteissa. Ne tarjoavat tarkan ja luotettavan istuvuuden eri tyyppisille kaapeleille, eri jännitealueilla.

Kaapelikiinnikkeiden tärkeimmät edut

Rajoittaa kaapelin liikettä, estää kaapeleiden risteämisen ja irtoamisen sekä säilyttää tasaisen vaihevälin koko reitin pituudella.
Parempi turvallisuus oikosulkutilanteissa – Tasapainotetut sähkömagneettiset voimat vähentävät äkillisen vaurioiden riskiä.
Vahva aksiaalinen ja sivusuuntainen kiinnitys – Varmistaa raskaampien ja jäykempien kaapeleiden luotettavan tuennan, mikä on erityisen tärkeää raskaiden kaapelinippujen asennuksissa.
IEC 61914 ‑standardin mukainen testaus – Takaa, että kaapelien kiinnitys on luotettava myös vaativissa vikatilanteissa.
Vähentynyt tärinä ja pienempi väsymisvaurioriski

Kaapelikiinnikkeiden kokotaulukot

Valitse kaapelikiinnikkeiden oikeat koot kaapelin halkaisijan mukaan

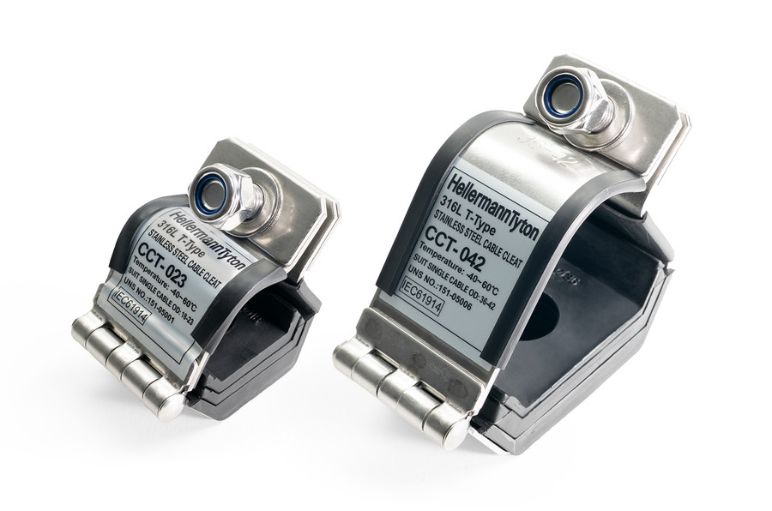

monia kaapelikiinnikkeiden kokoja trefoil kiinnitykseen

Jotta kaapelikiinnike toimisi tehokkaasti, sen on vastattava tarkasti kaapelin halkaisijaa, rakennetta ja asennustapaa. Oikean kokoinen kiinnike varmistaa, että kaapeli pysyy tukevasti paikallaan ilman vaurioitumisen riskiä. Liian pieni kiinnike voi puristaa tai vääristää eristystä, kun taas liian suuri kiinnike sallii liiallisen liikkeen ja heikentää kiinnikkeen kykyä hallita voimia erityisesti oikosulkutilanteissa.

HellermannTyton tarjoaa 22 tarkasti määriteltyä trefoil‑kaapelikiinnikkeen kokovaihtoehtoa, jotka kattavat kaapelin ulkohalkaisijat 23–128 mm. Seuraava kokotaulukko auttaa valitsemaan kaapelin halkaisijalle täsmällisesti sopivan kiinnikkeen.

Tuote	Leveys	Pituus	Kaapelin min. halk.	Kaapelin max. halk.
Cable cleat trefoil 23mm	82	79	18	23
Cable cleat trefoil 28mm	93	84	23	28
Cable cleat trefoil 32mm	99	91	27	32
Cable cleat trefoil 35mm	103	96	30	35
Cable cleat trefoil 38mm	107	101	33	38
Cable cleat trefoil 42mm	116	109	36	42
Cable cleat trefoil 46mm	119	118	40	46
Cable cleat trefoil 50mm	126	121	44	50
Cable cleat trefoil 58mm	143	134	51	58
Cable cleat trefoil 62mm	152	141	55	62
Cable cleat trefoil 66mm	161	148	59	66
Cable cleat trefoil 70mm	169	155	63	70
Cable cleat trefoil 74mm	178	161	67	74
Cable cleat trefoil 78mm	186	168	71	78
Cable leat trefoil 82mm	195	175	74	82
Cable cleat trefoil 85mm	202	180	77	85
Cable cleat trefoil 88mm	208	185	82	88
Cable cleat trefoil 96mm	225	199	88	96
Cable cleat trefoil 103mm	240	210	96	103
Cable cleat trefoil 111mm	258	224	103	111
Cable cleat trefoil 119mm	275	237	111	119
Cable cleat trefoil 128mm	295	265	119	128

Valitse oikea kaapelikiinnike kokotaulukon avulla suurinta mahdollista oikosulkuvirtaa varten.

Kun sopiva kiinnike on valittu kaapelin halkaisijan perusteella, seuraava vaihe on varmistaa, että asennettu järjestelmä kestää oikosulkuvoimat turvallisesti. Seuraavassa taulukossa esitetään suurin mahdollinen oikosulkuvirta, jonka kaapeliasennus kestää, kun se on kiinnitetty kaapelikiinnikkeillä.

Yksijohtimisen oikosulun kestävyys
Kaapelikiinnikkeiden suurin sallittu välimatka	Johtimien keskipisteiden välinen etäisyys (mm)
Kaapelikiinnikkeiden suurin sallittu välimatka	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61
mm	IP peak (KA)
255	168	175	182	189	195	201	207	213	219	224	230	235	240	245	250	255	260	265	269	274
300	145	152	158	163	169	174	180	185	190	194	199	204	208	212	217	221	225	229	233	237
450	119	124	129	133	138	142	146	151	155	159	162	166	170	173	177	180	184	187	190	194
600	103	107	111	115	119	123	127	130	134	137	141	144	147	150	153	156	159	162	165	168
675	97	101	105	109	112	116	119	123	126	129	133	136	139	141	144	147	150	153	155	158
900	84	87	91	94	97	100	103	106	109	112	115	117	120	122	125	127	130	132	134	137

Usein kysyttyä

Miten kaapelikiinnikkeitä käytetään?

Kaapelikiinnikkeitä käytetään kiinnittämään kaapelit tukevasti rakenteeseen, jotta ne pysyvät turvallisesti paikoillaan sekä normaalikäytössä että vikatilanteissa, kuten oikosuluissa. Kiinnikkeen oikea käyttö alkaa sopivan mallin ja koon valinnasta.

Varmista, että kiinnike sopii asennettavan kaapelin tyyppiin ja halkaisijaan.
Kiinnitä kaapelikiinnike tukevaan rakenteeseen, kuten teräsrakenteeseen, betoniin, kaapelitikkaaseen tai kiinnityskiskoon.
Aseta kaapelit kiinnikkeen runkoon ja kohdista ne vaaditun asettelun mukaisesti.
Sulje ja kiristä sähkökaapelikiinnike niin, että kaapelit pysyvät vakaasti paikoillaan ilman puristumisen tai liiallisen liikkeen riskiä.

Minkälaisiin kaapeleihin kaapelikiinnikkeitä voidaan käyttää?

Kaapelikiinnikkeitä voidaan käyttää kaikentyyppisiin kaapeleihin, kuten yksijohtimisiin ja monijohtimisiin kaapeleihin, panssaroituihin ja teräslangalla panssaroituihin kaapeleihin sekä matala‑, keski‑ ja korkeajännitteisiin virtajohtimiin. Ne soveltuvat siis laajasti erilaisiin teollisuus‑, infrastruktuuri‑ ja energia‑alan asennuksiin, joissa kaapeleiden mekaaninen hallinta ja turvallinen kiinnitys ovat kriittisiä.

Miten valitsen oikean kaapelikiinnikkeen?

Oikean kaapelikiinnikkeen valinta riippuu kaapelin halkaisijasta, kaapelityypistä, asennustavasta, käyttöympäristöstä ja vaaditusta oikosulkukestävyydestä.

Vaativatko IEC standardit kaapelikiinnikkeiden käyttöä?

IEC‑standardit eivät nimenomaisesti vaadi kaapelikiinnikkeiden käyttöä, mutta IEC:n asennusstandardit edellyttävät, että kaapelit on tuettu tukevasti ja kiinnitetty mekaanisesti kestämään rasituksia, erityisesti oikosulkuolosuhteissa syntyviä sähködynaamisia voimia. Tämän vuoksi kaapelikiinnikkeet ovat usein käytännöllinen ja yleisesti hyväksytty ratkaisu. IEC 61914 on kaapelikiinnikkeille tarkoitettu erityinen IEC‑standardi, jossa määritellään, miten kiinnikkeet on suunniteltava, testattava ja luokiteltava.
