Kaapelin kiinnitys reunakiinnitysankkurilla – EdgeClip -sarja

Kaapeleiden ja suojaletkujen kiinnitys paneelin reunoihin ilman kiinnitysreikien poraamista

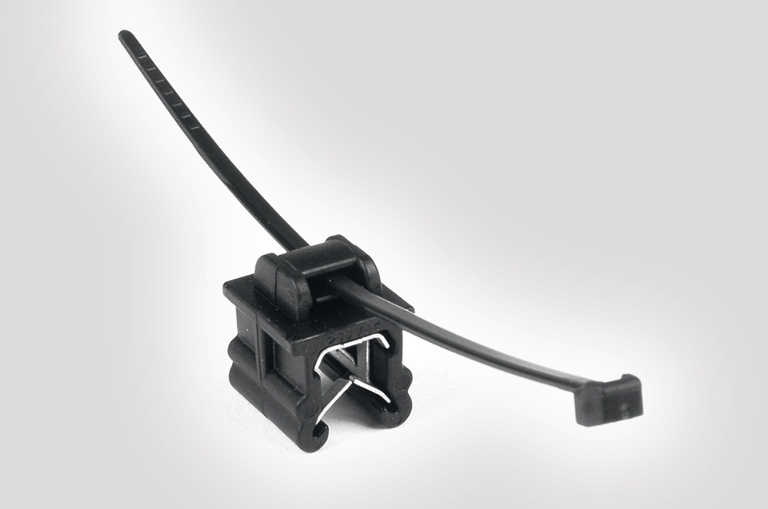

Kaapeleiden ja suojaletkujen kiinnitys paneelin reunoihin

EdgeClip-sarja sisältää laajan valikoiman reunakiinnitysankkureiden ja nippusiteiden yhdistelmiä.

Reunakiinnitysankkuri pysyy luotettavasti kiinnityspisteessä karkaistusta jousiteräksestä valmistetun kiinnitysjousirakenteen ansiosta. EdgeClip -sarja on kaapelikiinnitysratkaisu, joka mahdollistaa johtimien, johdinsarjojen, kaapeleiden, suojaletkujen ja putkien monipuolisen asennuksen useissa teollisissa käyttökohteissa, myös autoteollisuudessa. Paneelien reunoihin asennettavat kiinnitysankkurit mahdollistavat kaapelien turvallisen kiinnittämisen:

  • Ilman kiinnitysreikien porausta
  • Ilman pistehitsattuja pultteja
  • Käyttökohteissa, joissa ei ole mahdollista käyttää tarrakiinnikkeitä tai nippusideankkureita tarrakiinnityksellä

Sarjan reunakiinnitysankkurit asennetaan helposti painamalla paneelin reunaan käsin ja asennustyökaluja ei tarvita.

Kuinka kiinnittää kaapelit luotettavasti paneelien reunoihin ilman kiinnitysruuveja tai kiinnitystarraa?

EdgeClip- sarja on ihanteellinen valinta kaapeleiden kiinnittämiseen paneelien reunoihin – nopeasti ilman asennustyökaluja.

Katso lyhyt esittelyvideo EdgeClip-sarjasta, joka säästää paljon työaikaa:

Kiinnikevalikoima

EdgeClip-tuoteperhe 20 vuotta!

2021 marks the 20th anniversary of the EdgeClip family

Olipa kyseessä aurinkovoima-, auto- tai muu teollisuus: Jo 20 vuoden ajan asiakkaat monilta eri toimialoilta ovat luottaneet monipuoliseen EdgeClip -tuotevalikoimaan.

Tänään käytännöllisiä ratkaisuja reunakiinnitykseen on saatavana yli 300 eri versiota, jotka on valmistettu eri materiaaliyhdistelmistä.

EdgeClip Mini - markkinoiden pienin kiinnitysratkaisu paneelien reunoihin

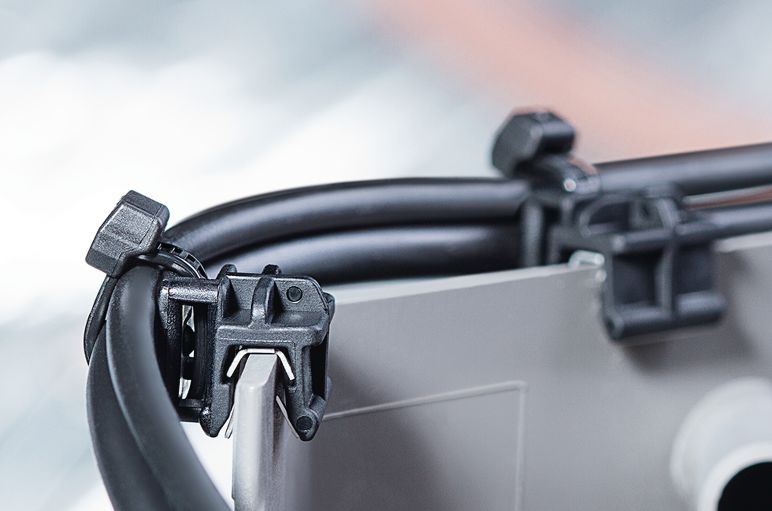

EdgeClip-sarja

Kaapeliasennuksissa usein esiintyvät haasteet:

  • Kuinka kiinnittää kaapelit nippusiteillä ahtaissa käyttökohteissa?
  • Mitä tehdä, jos kiinnityskohtaan ei voida porata kiinnitysreikää tai piste hitsata kiinnityspulttia?
  • Mitä tehdä, jos asennuskohteessa ei voi käyttää nippusideankkureita tai kaapelikiinnikkeitä tarrakiinnityksellä?
  • Kuinka varmistaa luotettava kiinnitys poikkeuksellisen kapeilla tai tasaisilla paneelien reunoilla, jotka ovat usein vain 0,7 – 0,9 mm paksuja?

Meillä on soveltuva ratkaisu: EdgeClip Mini - täydellinen ahtaisiin käyttökohteisiin ja ohuille paneelien reunoille. Ohjelmamme pienin EdgeClip- sarjan reunakiinnitysankkuri on suunniteltu erityisesti teollisuusasiakkaidemme tarpeisiin.

Ohjelmamme pienin reunakiinnitysankkuri on 30 % pienempi kuin tavanomaiset nippusideankkurit

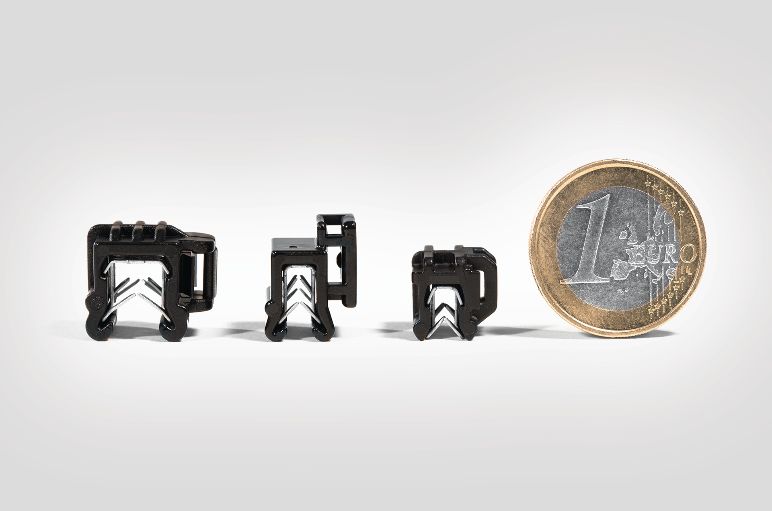

EdgeClip Mini

Pienikokoinen EdgeClip Mini helpottaa asennuksia, kun kaapelin johdotukseen on rajoitetusti tilaa.
Tämä reunakiinnitysankkurin miniversio pitää kaiken tukevasti kiinni pienestä koostaan huolimatta.
Kompaktin kokonsa ansiosta EdgeClip Mini on markkinoiden ainoa kiinnitysratkaisu, joka soveltuu kaapeleiden turvalliseen kiinnittämiseen paksuudeltaan 0,5 – 2,5 mm paneelin reunoihin.
EdgeClip- reunakiinnitysankkurin muovirakenne on valmistettu iskunkestävästä ja lämpöstabiloidusta polyamidista, joka tunnetaan myös materiaalilyhenteellä PA66HIRHS.

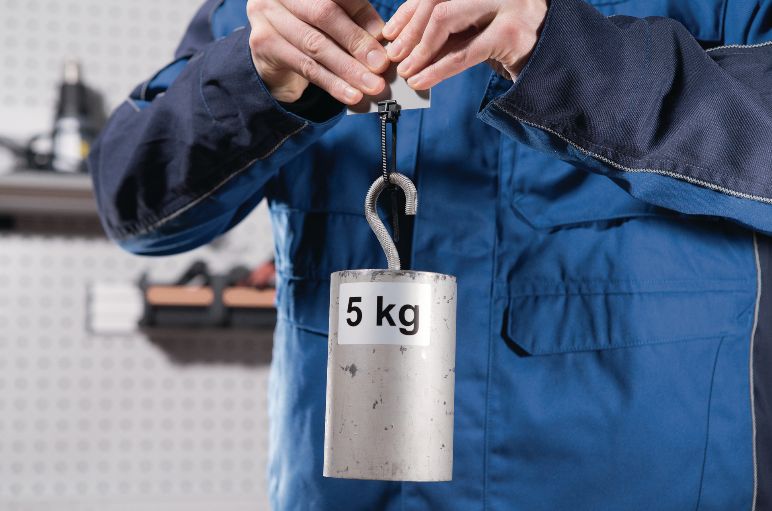

Kuinka EdgeClip -sarjan reunakiinnitysankkuri kestää jopa 5 kg vetovoiman?

EdgeClip -sarjan reunakiinnitysankkuri kestää jopa 5 kg vetovoiman

Olemme kehittäneet EdgeClip Minin teräksisen kiinnitysjousen rakennetta varmistaaksemme, että sillä on vielä enemmän vetovoimaa kuin teollisuusasiakkaamme vaativat.

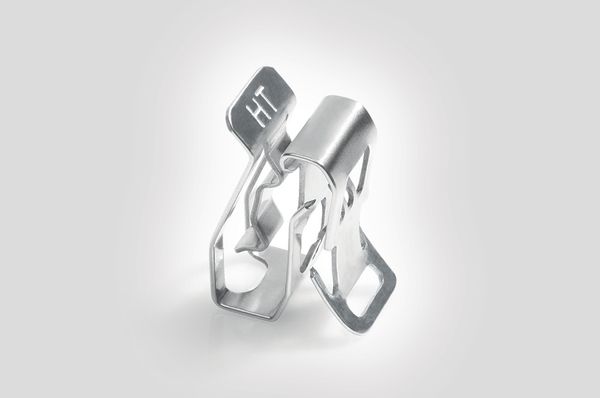

Sisäänrakennettu, kromiton, sinkitty teräksinen kiinnitysjousi kiinnittyy luotettavasti kiinnitettävään materiaaliin.
EdgeClip- sarjan reunakiinnitysankkurit on suunniteltu käytettäväksi useiden eri materiaalien paneelien reunoissa. Soveltuvuus on hyvä kokeilla ja hyväksyttää ennen tuotteen lopullista käyttöönottoa.
Katso videolta, kuinka asennettu EdgeClip -reunakiinnitysankkuri irrotetaan kiinnityspisteestä hallitusti.
Jos paneelin reunan perusmateriaalin (pelti tai muovi) kovuus on alle 410 HV 10, EdgeClip Mini -reunakiinnitysankkurin teräksinen kiinnitysjousi kestää 5 kg:n vetovoiman.
Mitoiltaan suurempiin malleihin verrattuna EdgeClip Mini -sarja helpottaa kaapelinipun optimaalista johdottamista ja kiinnittämistä paneelien reunoihin.

Oikean EdgeClip- reunakiinnitysankkurin valinta riippuu paneelin reunan paksuudesta ja korkeudesta

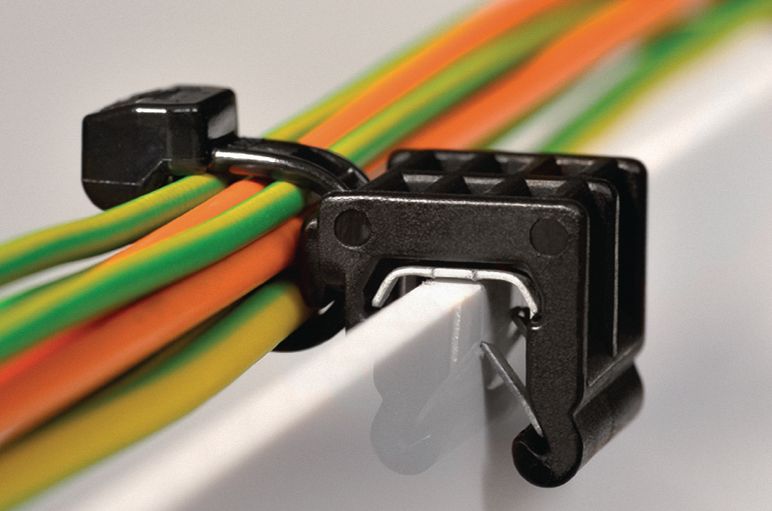

cable clips for edges, parallel to the direction of the edge

Paneelien reunoille ei ole olemassa universaalia kaapelikiinnikettä, koska sovellukset ja käyttökohteet voivat vaihdella suuresti. Paneelin reunojen mitoissa ja materiaaleissa saattaa olla huomattavia eroja.

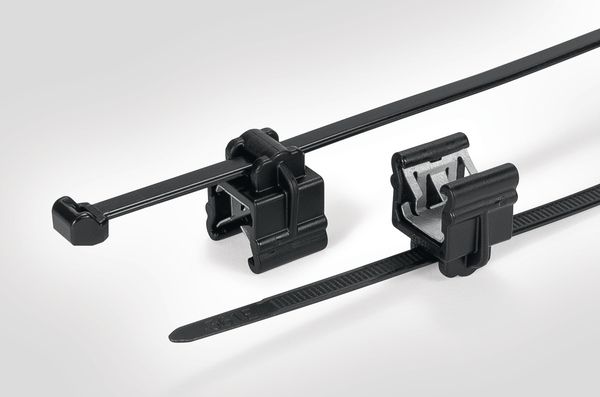

Ohjelmamme sisältää reunakiinnitysankkurit eri paneelin reunan paksuuksille:

  • 0,5 mm – 2,5 mm

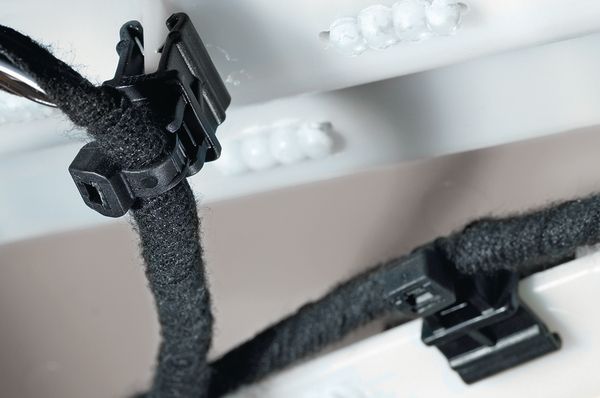

  • 1,0 mm – 3,0 mm
  • 1,5 mm – 4,0 mm

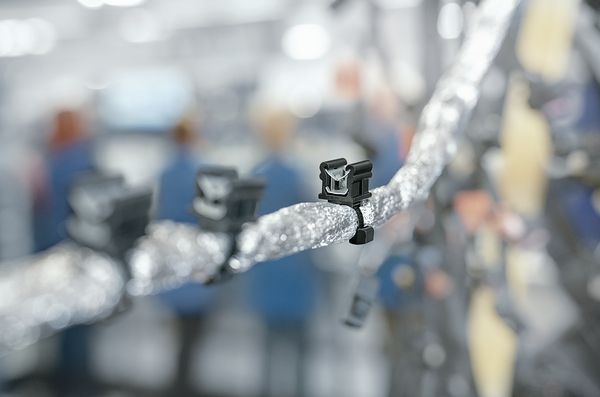

  • 3,0 mm – 6,0 mm
  • 6,0 mm – 8,0 mm

Usein kysytään ratkaisuja kaapeleiden kiinnittämiseen peltireunoille materiaalipaksuudeltaan   0,7 - 0,9 mm - mihin EdgeClip Mini on oivallinen valinta.

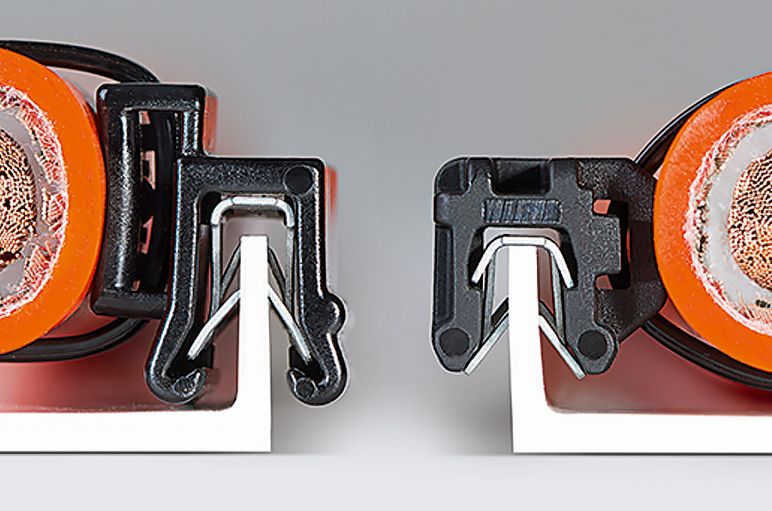

cable clips for low and narrow edges

Suosittelemme EdgeClip Mini-sarjan kiinnikkeitä käyttökohteisiin, joissa paneelin reunan korkeus on vain 6,0 mm.

Muut EdgeClip -sarjan reunakiinnitysankkurit soveltuvat käyttökohteisiin, joissa paneelin reunan korkeus on vähintään 9,0 mm.

Paneelin reunakiinnitysratkaisut vaihtoehtoisilla johdotuksen ja sidonnan suunnilla

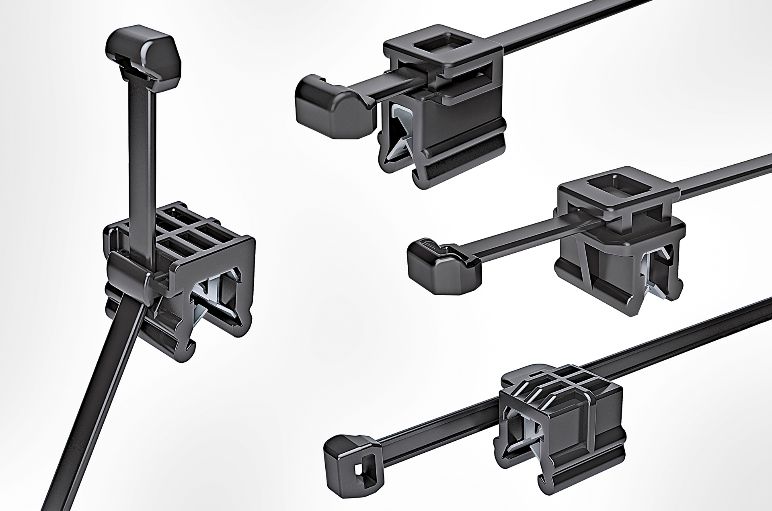

Reunakiinnitysankkurit eri johdotussuunnilla

HellermannTyton kehitti EdgeClip -sarjan, jotta suunnittelijat pystyvät joustavasti ja monipuolisesti suunnittelemaan nippusiteille kiinteitä kiinnityspisteitä paneelien reunoihin.
Tarjoamme kattavan ohjelman EdgeClip- sarjan reunakiinnitysankkureita nippusiteiden asennusta varten eri johdotus- ja sidontasuuntiin.
Sarja mahdollistaa kaapeleiden johdotuksen paneelin reunan yli, reunan suuntaisesti, reunan päällä tai sivulla.

Kuinka paneelin reunaa käytetään luotettavaan kiinnitykseen?

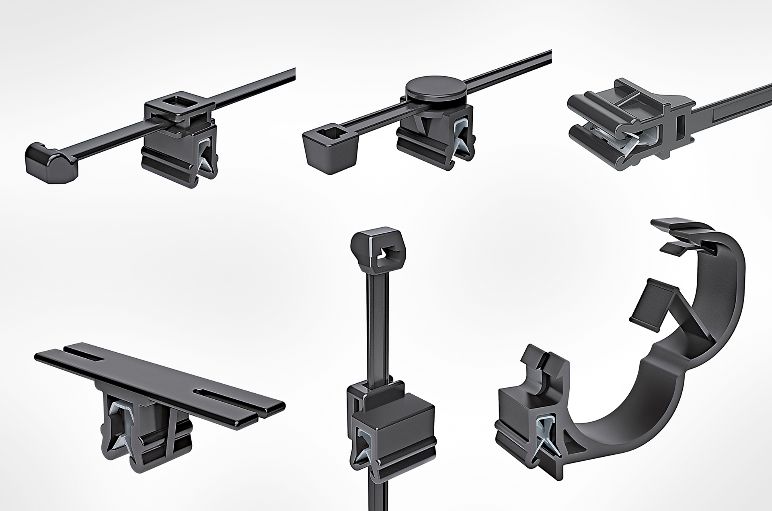

Reunakiinnitysankkurit eri johdotussuunnilla

Reunan mitat ja muotoilu vaikuttavat usein siihen, voidaanko kaapelit johdottaa komponentin reunan yli tai viereen.

Voit valita neljästä EdgeClip- sarjan vaihtoehtoisesta rakenteesta:

  • Johdotus paneelin reunan päällä, yhdensuuntainen reunan suunnan kanssa
  • Johdotus poikittain paneelin reunan yli, 90° reunaan nähden
  • Johdotus paneelin reunan suuntaisesti reunan sivulla
  • Johdotuksen suunta käännettävissä 90° joko paneelin reunan suuntaiseksi tai poikittain reunan yli.

EdgeClip-sarjan laaja valikoima

HellermannTyton kehitti ensimmäiset EdgeClip-sarjan reunakiinnitysankkurit vuonna 2001 ja ne toimitettiin nippuside esiasennettuna reunakiinnitysankkuriin.

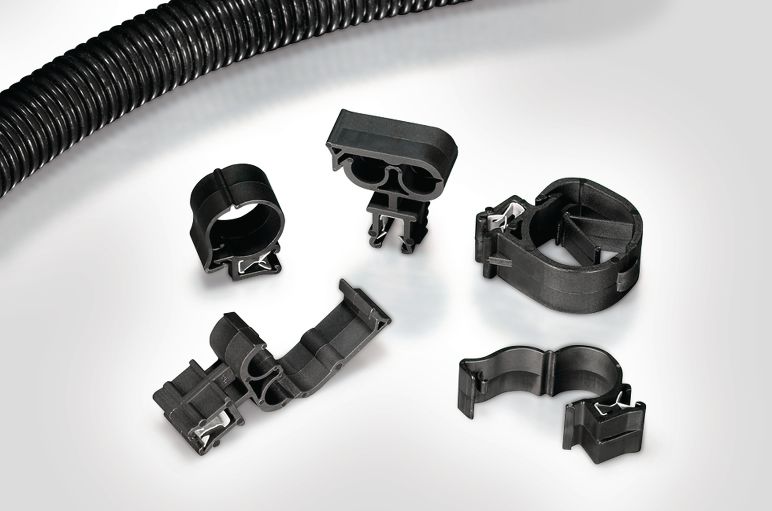

Yksi- ja kaksiosaiset kaapelin reunakiinnitys ratkaisut

Yksi- ja kaksiosaiset kaapelin reunakiinnitys ratkaisut

Mitoista riippumatta, EdgeClip on aina luotettava ankkurointipiste johdinsarjojen, kaapeleiden ja suojaletkujen kiinnitykseen.

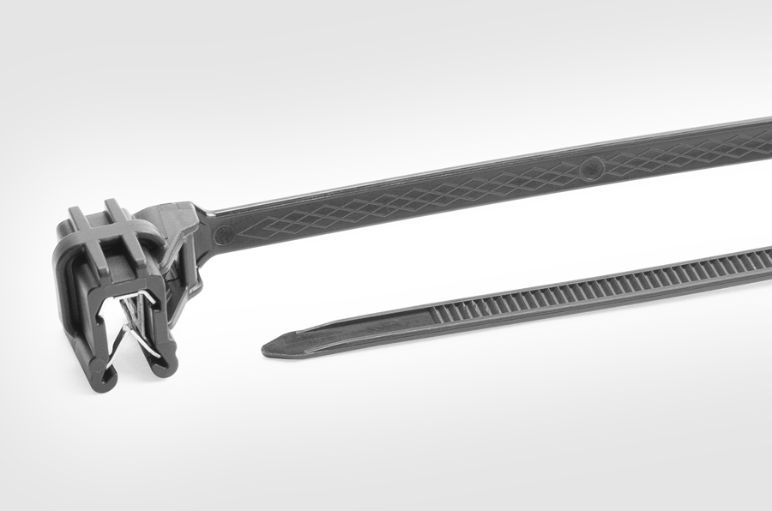

Useimmin toimitetut EdgeClip-reunakiinnitysankkurit ovat rakenteeltaan versioita, jotka toimitetaan esiasennetulla T-sarjan nippusiteellä joko sidenauhan sisä- tai ulkopuolisella hammastuksella.
Tuoteohjelmassa on kymmeniä erilaisia kaksiosaisia EdgeClip-reunakiinnitysankkureita.


Tuoteohjelmassa on myös yksiosaisia EdgeClip -sarjan rakenteita: nippuside, kaapeli- tai johdinsarjakiinnike integroituna reunakiinnitysankkuriin. Rakenteet soveltuvat erikokoisille kaapeleille, suojaletkuille tai putkille.

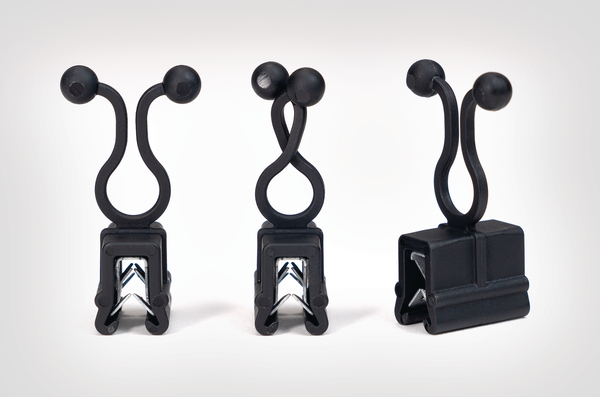

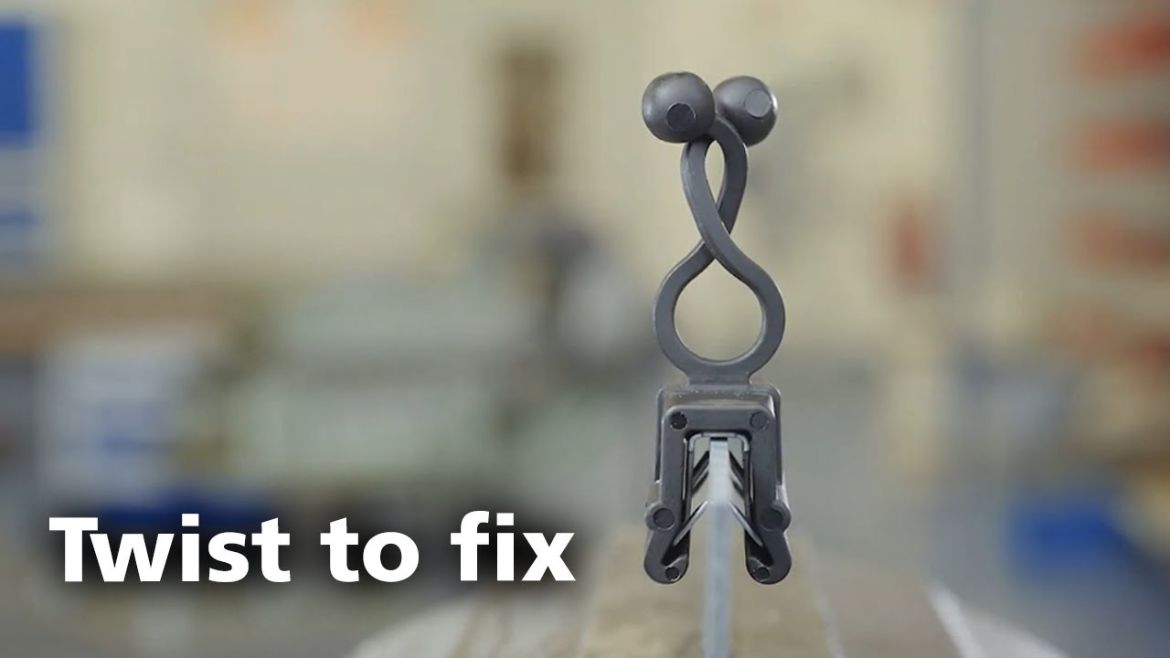

EdgeClip TwistLock-kaapelikiinnike

EdgeClip-sarjan reunakiinnitysankkurit ovat monipuolisia ja helppokäyttöisiä. Hyvä esimerkki tästä on EdgeClip integroituna TwistLock-kaapelikiinnikkeellä. Katso lyhyt video, miten tuote toimii:

Oikea ratkaisu jokaiseen käyttökohteeseen

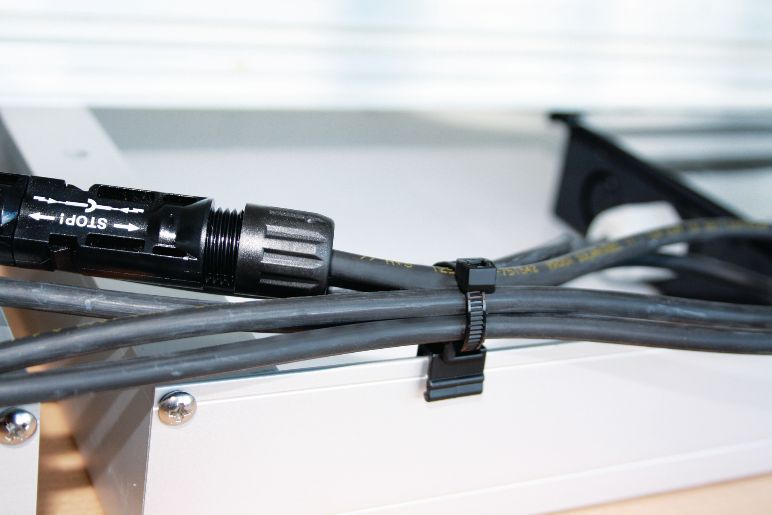

EC-sarja

EdgeClip-sarjan reunakiinnitysankkurit ovat ihanteellisia johdinsarjojen luotettavaan kiinnittämiseen useissa OEM-teollisuuden käyttökohteissa
HellermannTyton kehitti ensimmäiset EdgeClip-sarjan reunakiinnitysankkurit autoteollisuudelle. Sumuvalojen kaapeleiden kulumisen estämiseksi ryhdyttiin etsimään kaapelin kiinnitysratkaisua, joka mahdollisti kaapelin johdotuksen ajoneuvon puskurin sisäpuolella.
Puskurin rakenteessa oleva reuna muodosti ihanteellisen kiinnityskohdan ilman kalliita muutoksia sarjavalmistuksessa.

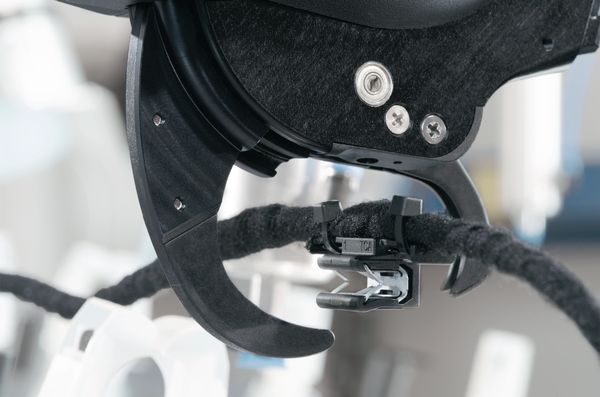

Johdinsarjavalmistajan tarvitsi vain asentaa EdgeClip-sarjan reunakiinnitysankkurit määriteltyihin kohtiin johdinsarjoissa.

EC-sarja

EdgeClip-reunakiinnitysankkureita asennetaan myös kodinkoneisiin. Koska ne voidaan helposti kiinnittää reunoihin käsin, ne ovat vakiintuneita kiinnityselementtejä sarjatuotannossa.

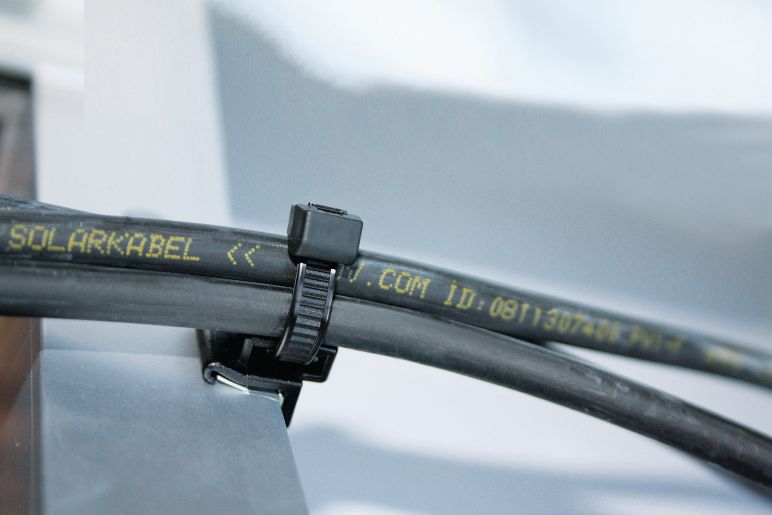

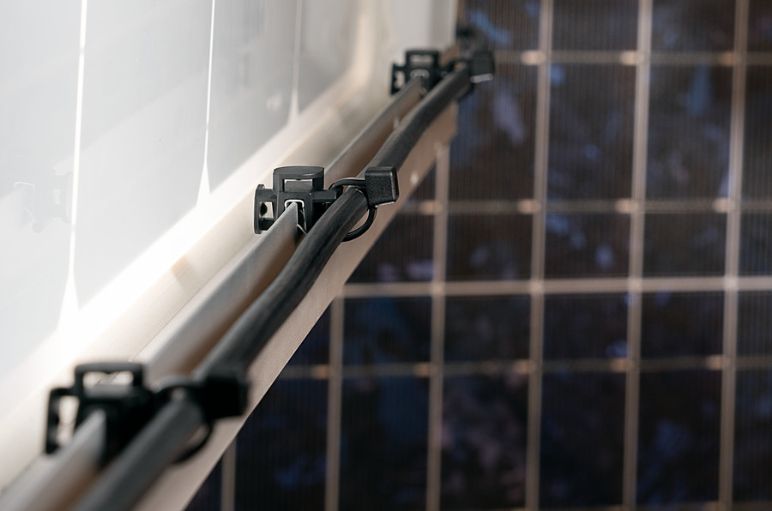

EdgeClip- sarjan reunakiinnitysankkurit soveltuvat erinomaisesti myös aurinkopaneeliasennuksiin, joissa ne pitävät kaapelit luotettavasti paikoillaan aurinkopaneelien profiilien reunoissa estäen kaapeleita vaurioilta ja vaurioiden aiheuttamilta oikosuluilta.

Suunnittele ja valmista nopeammin sekä tehokkaammin 3D-tuotetiedoilla

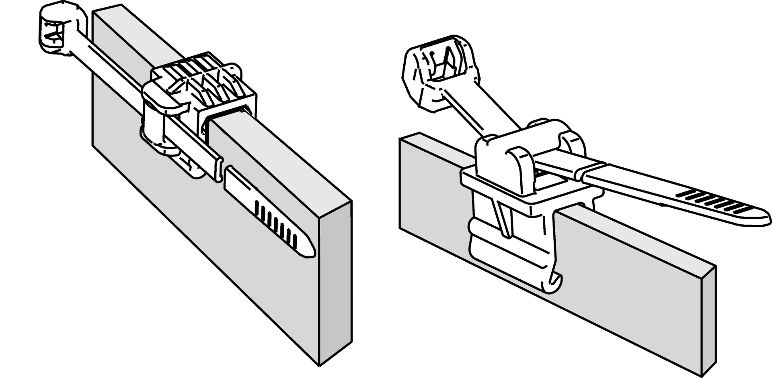

CAD kuvia

HellermannTyton tarjoaa yhdessä CADENAS-ohjelmistovalmistajan kanssa useimpien EdgeClip-sarjan tuotteiden tekniset tiedot 3D-formaateissa. Suunnittelijoiden on mahdollista hakea tuotteiden tekniset tiedot lataamalla ne ilmaiseksi CAD-järjestelmäänsä kaikissa vakiomuotoisissa CAD-formaateissa.
Lisätietoa palvelusta tästä linkistä:

Lisäksi kotisivujen tuotetiedot sisältävät mittatiedot, tiedot tuotteen materiaalista ja ominaisuuksista sekä muista yksityiskohdista.

Usein kysyttyä

Kuinka valita oikeantyyppinen kaapelipidike reunoihin?

Harvoin on olemassa EdgeClip-reunakiinnitysankkureita jotka sopivat kaikkiin käyttökohteisiin, koska vaatimukset ja tarpeet ovat niin erilaisia eri toimialoilla. Vaikka levyjen paksuudet olisivat samat, tiedämme kokemuksesta, että jokainen EdgeClip toimii eri tavalla eri käyttökohteessa. Käytetty pintamateriaali, reunan paksuus, nippujen suunta, johdinsarjan, kaapelin tai suojaletkun paino, kiinnitystapa ja materiaali vaikuttavat asiaan. Siksi suosittelemme ottamaan huomioon seuraavat seikat, kun valitset oikean kaapelikiinnikkeen reunasovelluksiin:

1. Reunan paksuus ja korkeus

Kuinka paksu ja korkea on reuna, johon haluat johdottaa kaapelit? Reunojen mitat vaihtelevat huomattavasti. Ohjelmastamme löytyy laaja valikoima kiinnikkeitä eri paksuisille reunoille. Joissakin tilanteissa käytettävissä oleva reuna voi olla myös fyysisesti korkeudeltaan rajallinen. Tai nippujen halkaisija on suurempi kuin reunan korkeus. EdgeClip-mini on esimerkiksi noin 6,0 mm korkea, kun taas monet reunakiinnikkeistämme ovat vähintään 9,0 mm korkeita.

2. Reunan muoto

Reunan suunta määrittää yleensä, mihin suuntaan kaapelit voidaan johdottaa, pystysuoraan tai vaakasuoraan, reunan päälle tai viereen. EdgeClip-reunakiinnitysankkureita on saatavana neljää eri johdotusvaihtoehtoa varten:

-Reunan päällä, reunan suunnan suuntaisesti

-Reunan yli, 90° kulmassa reunan suuntaan nähden

-Rinnakkain reunan vieressä, reunan suuntaisesti

-Vertikaalisesti, 90° reunan suuntaan nähden

Tarjoamme myös version, jossa kaapelinsidonta voi kääntyä 90°. Yleisimmät EdgeClip-reunakiinnitysankkurit toimitetaan esiasennettuna johdinsiteen kanssa. HellermannTyton valmistaa myös yksiosaisia EdgeClip-kiinnikkeitä, joissa johdinside on kiinteä osa ankkuria.

3. Käyttöalueet

Ehdot, jotka tuotteen on täytettävä, riippuvat käyttöalueesta.

Esimerkiksi aurinkoenergiateollisuudessa on tärkeää, että kaapelikiinnikkeet kestävät UV-säteilyä ja kestävät ankaria olosuhteita. Kodinkoneteollisuudessa on olennaista, että kiinnittimet ovat tilaa säästäviä, kestäviä ja kestävät tärinää. EdgeClip-sarjan kiinnike on ennen kaikkea erinomainen valinta sovelluksissa, joissa reikiä ei voida porata ja muut kiinnitysvaihtoehdot, kuten liima, eivät ole toivottavia. Kiinnike voidaan kiinnittää helposti painamalla se käsin reunaan paneelin.



Reagoiko EdgeClip pintamateriaalin kanssa?

EdgeClip-sarjan kiinnikkeiden metalliosat on yleensä valmistettu sinkitystä jousiteräksestä. Tämä sopii hyvin useimmille muoveille. Mutta metallista valmistettujen paneelien reunoissa ei-toivotut kemialliset reaktiot ovat mahdollisia, jotka on otettava huomioon. Kosketuskohdassa voi syntyä korroosiota, koska EdgeClip-reunakiinnitysankkurin sinkityt teräskynnet tunkeutuvat suojapinnoitteiden läpi ja. Korroosion mahdollinen muodostuminen riippuu lämpötilasta, kosteudesta ja muista luonnollisista tai ihmisen aiheuttamista ympäristötekijöistä, kuten suolasta, ultraviolettivalosta, kaasuista, öljyistä tai puhdistusaineista. EdgeClip-reunakiinnitysankkurin muovinen kotelo ei aiheuta ongelmia materiaaleille. Valmistamme ne yleensä iskunkestävästä modifioidusta, lämpöstabiloidusta polyamidista (PA66HIRHS). Sen käyttölämpötila-alue on 40 C:sta +105 C:een. Voimme säätää EdgeClip-kiinnikkeiden ominaisuuksia erityissovelluksiin sopiviksi. Ota meihin yhteyttä, jos sinulla on epätyypillisiä materiaaliyhdistelmiä koskevia kysymyksiä.

Mikä on EdgeClip?

EdgeClip-sarjan kiinnikkeet ovat pieniä kaapelikiinnikkeitä, jotka kiinnitetään rakenteellisiin reunoihin pysyväksi kiinnikkeeksi kaapelien kiinnitystä varten. Ne voidaan helposti painaa paneelin reunoihin käsin, ilman työkaluja. Ne ovat ihanteellisia kaapeleiden, letkujen ja johdinsarjojen turvalliseen kiinnittämiseen kaikkialla, missä reikien poraaminen tai liimattavien kiinnikkeiden käyttö ei ole mahdollista. Integroidun jousiteräksisen kiinnittimen pitovoima riittää raskaimmillekin kaapelinipuille. Sarjan eri vaihtoehdot takaavat sopivan istuvuuden jokaiseen kaapelin johdotustilanteeseen. Kaapelit voidaan johdottaa reunan suuntaisesti, tai sen yli.

Kuinka EdgeClip toimii?

EdgeClip-sarjan reunakiinnitysankkureiden toiminta perustuu karkaistusta jousiteräksestä valmistettuun kaksoisjousirakenteeseen. Jousiteräs on lisäksi sinkitty. Sarjan rakenne on laajasti hyväksytty useissa OEM-teollisuuden käyttökohteissa, mm. ajoneuvojen moottoritiloissa korirakenteissa sekä laitteiden konehuoneissa. Paras kiinnittyvyys saavutetaan, kun valitaan kohteeseen oiken koinen EdgeClip-reunakiinnitysankkuri. Esimerkiksi 1,0 – 3,0 mm:n EdgeClip soveltuu parhaiten reunaan jonka paksuus on 2,0 mm.

Mihin pintamateriaaleihin EdgeClips voidaan kiinnittää?

Yleensä mitä pehmeämpi reunamateriaali on, sitä paremmin EdgeClipin kynnet voivat kiinnittyä siihen. Sitä vastoin, jos reunamateriaalin pinta on yhtä kova tai kovempi kuin teräskynnet, ne eivät pysty kaivautumaan pintaan. Yleiset tekniset kestomuovit, kuten

polyoksimetyleeni (POM) tai polyvinyylikloridi (PVC) eivät aiheuta kovuusongelmia EdgeClip-sovelluksissa. Alumiini on yleensä myös riittävän pehmeä materiaali. Erityisesti metallien, kuten teräksen, kohdalla suosittelemme, että ensin tarkistetaan määritettyjen materiaalien suhteellinen kovuus. Vickersin kovuuskoe (HV) on ihanteellinen tämän määrittämiseen. EdgeClips-reunakiinnitysankkurimme voivat lukittua reunamateriaaleihin, jos kovuus on alle 410HV10. Pintapinnoitteet tai öljyiset kalvot vaikuttavat myös siihen, miten hyvin kiinnittyminen onnistuu sovelluksessasi.

Kuinka käytän EdgeClip-reunakiinnitysannkuria ja mitä työkaluja tarvitaan?

EdgeClip-reunakiinnitysankkureiden asentamiseen ei tarvita työkaluja. Ne voidaan asentaa vaivattomasti painamalla reunaan käsin. Kun EdgeClip on kiinnitetty, se pysyy tässä asennossa. Et voi liu'uttaa sitä sivuttain muualle reunaa pitkin.

Onko EdgeClip-reunakiinnitysankkureita saatavilla eri kooissa, väreissä, materiaaleista ja ominaisuuksilla?

HellermannTytonilla on paljon kokemusta eri tuotteiden mukauttamisesta ja luomisesta malleja, mittoja ja ominaisuuksia muuttamalla erityiskohtaisiin yksilöllisiin vaatimuksiin. Suurin osa EdgeClip-reunakiinnitysankkureista on varustettu polyamidikotelolla, joita on tapauskohtaisesti mustia, ruskeita tai harmaita. Voimme valmistaa muita värejä pyynnöstä.

Voinko poistaa EdgeClipsin asennuksen ja käyttää niitä uudelleen?

Emme suosittele poistetun EdgeClipin uudelleenkäyttöä. Huomaa myös, että reunan pinta vaurioituu, jos poistat EdgeClipin. Poistaminen käsin voi olla erittäin vaikeaa. Teräskynnet kaivautuvat reunan pehmeämpään materiaaliin ja pitävät sen tiukasti paikallaan. EdgeClip-reunakiinnitysankkurin voi poistaa helposti EdgeClip- irrotustyökalulla. Se sopii kaikkiin EdgeClip-kokoihin 1,5 mm:stä 6,0 mm:iin. Ota yhteyttä, jos olet kiinnostunut tästä erikoistyökalusta.

Mitkä ovat EdgeClip reunakiinnitysankkurin työntö- ja irrotusvoimat?

EdgeClips-reunakiinnitysankkureiden arvioidut vetovoimat vaihtelevat 50 N - 150 N (noin 5 - 15 kg) välillä. Emme julkaise EdgeClips-sarjan keskimääräisiä työntö- ja irrotusvoimia, koska käyttökohteiden mahdolliset yhdistelmät ovat niin monimuotoisia ja vaihtelevia. Voimme neuvoa sinua kokemuksemme perusteella ja lähettää näytteitä yksilöllisiä testejä varten. Riittävän vetovoiman määrittämiseen vaikuttavat muun muassa seuraavat tekijät:

- Reunamateriaalin kovuus

- Reunamateriaalin paksuus

- Pinnoitteet tai lika

- Laaja lämpötilan vaihtelu

- Tärinä
