14/04/2026
Huom: Ole hyvä ja tarkista saatavuus asiakaspalvelustamme.

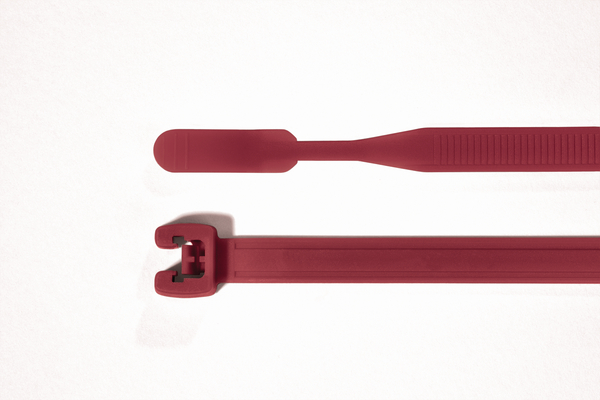

Johdinside sisäpuolisella hammastuksella, 105x2.6mm, ⌀2.0-24.0mm, punainen, 100kpl
Nimikenumero 109-00149 | Q18R-PA66-RD

Copied
Q-sarjan johdinsiteet.
Värillisillä Q-sarjan johdinsiteillä merkintä ja sidonta samalla tuotteella.
1. Lukko-osan avoin rakenne mahdollistaa helpon ja nopean asennuksen 2. Kaksi ohjainkiskoa ohjaavat sidenauhan kohti lukko-osaa 3. Lukko-osan kieli lukittuu luotettavasti sidenauhan hammastukseen 4. Urat pitävät lukko-osan muodossaan johdinsiteen ollessa kuormittuneena
3. Kun asennus on suoritettu Q-johdinside voidaan kiristää ja katkaista - joko käsin tai asennustyökalulla.
2. Avaa esisidonta vetämällä kevyesti sidenauhan hännästä ja ohjaa sidenauhan kapea osa ulos avoimesta lukko-osasta.
Q-sarjan johdinsiteet ovat nopea ja helppo asentaa myös hankalissa asennuskohteissa.
Q-sarjan johdinsideankkuri pitää johdinsiteen paikallaan pystysuorassa kiinnityskohteessa.
1. Asenna johdinsiteen sidenauhan kapea osa avoimeen lukko-osaan.
2. Vedä johdinside kokonaan lukko-osan läpi kunnes sidonta on suoritettu. 3. Katkaise johdinsiteen yli jäävä pituus asennustyökalulla.
1. Asenna johdinsiteen sidenauhan kapea osa avoimeen lukko-osaan ja työnnnä sidenauha lukko-osaa kohti.
Q-sarjan johdinsiteet soveltuvat myös tilapäiseen sidontaan.
Q-sarjan johdinsiteet.
5. Sidenauhan kapea osa on helppo asentaa avoimeen lukko-osaan. 6. Sidenauhan taivutettu ja rihlattu häntä mahdollistaa ergonomisen asennuksen. 7. Sidenauhan integroitu esilukitusominaisuus (koot Q30 ja isommat).
Q-sarja - ainutlaatuisella rakenteella.
Q-sarjan johdinsiteet.
Q-sarja

    Tämä tuote ei ole enää saatavana!

    Korvaava tuote on ohjelmassamme

    • Ainutlaatuinen avoin lukko-osa
    • Rakenne helpottaa ja nopeuttaa asennusta hankalissa asennuskohteissa
    • Halogeenivapaa
    • Asennus käsin tai asennustyökalulla
    Lisää seurantalistaan
    Lataukset
    Käyttöalue Q-sarjan johdinsiteet ovat ainutlaatuisia ja innovatiivisia tuotteita johtimien, kaapeleiden ja johtosarjojen sidontaan monissa käyttökohteissa.
    00 Tuoteperhe 2 Q-sarjan johdinsiteet
    Avattava lukko-osa (K/E) Ei
    GLOBAL PART DESCRIPTION Q18R-PA66-RD
    Lisätieto Huom: Ole hyvä ja tarkista saatavuus asiakaspalvelustamme.
    Lukko-osa Muovinen lukituskieli
    Materiaali Polyamidi 6.6 (PA66)
    Min.vetolujuus 80N
    Paino ilman pakkausta 0.000313kg
    Pakkaus 100kpl
    Pakkaustyyppi Pussi
    Rakenne Sisäpuolisella hammastuksella
    Tuoteryhmä Johdinsiteet, polyamidi 6.6
    Tuotetunnus Q18R
    Väri Punainen (RD)
    Leveys (W) 2.6mm
    Nipun ⌀ (mm) 2.0-24.0mm
    Nipun maks. ⌀ 24.0mm
    Nipun min. ⌀ 2.0mm
    Paksuus (T) 1.0mm
    Pituus (L) 105mm
    Halogeenivapaa Kyllä
    Käyttölämpötila-alue - °C -40 °C - +85 °C
    Materiaalin paloluokka UL94 V2
    ROHS Yhdenmukaisuus Kyllä
    Spesifikaatiot
    Spesifikaatiot ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B
    UL Listed Kyllä
    UL Listed Kyllä
    UL Recognized Ei
    UL Recognized Ei
    UL filenr. E65344
    Vaaralliset aineet Ei
    Alkuperämaa ZA
    EAN / GTIN 4031026412771
    Pakkauskoko 1 - korkeus (m) 0.013m
    Pakkauskoko 1 - leveys (m) 0.13m
    Pakkauskoko 1 - lukumäärä 100
    Pakkauskoko 1 - paino (kg) 0.031301kg
    Pakkauskoko 1 - pakkaustyyppi Pussi
    Pakkauskoko 1 - pituus (m) 0.22m
    Pakkauskoko 1 - tilavuus 0.0003718m³
    Pakkauskoko 2 - korkeus (m) 0.175m
    Pakkauskoko 2 - leveys (m) 0.18m
    Pakkauskoko 2 - lukumäärä 4000
    Pakkauskoko 2 - paino (kg) 1.50204kg
    Pakkauskoko 2 - pakkaustyyppi Kartonki
    Pakkauskoko 2 - pituus (m) 0.295m
    Pakkauskoko 2 - tilavuus 0.0093m³
    Pakkauskoko 3 - korkeus (m) 0.2m
    Pakkauskoko 3 - leveys (m) 0.38m
    Pakkauskoko 3 - lukumäärä 16000
    Pakkauskoko 3 - paino (kg) 6.80816kg
    Pakkauskoko 3 - pakkaustyyppi Kartonki
    Pakkauskoko 3 - pituus (m) 0.6m
    Pakkauskoko 3 - tilavuus 0.0456m³
    Pakkauskoko 4 - korkeus (m) 1.144m
    Pakkauskoko 4 - leveys (m) 0.8m
    Pakkauskoko 4 - lukumäärä 320000
    Pakkauskoko 4 - paino (kg) 158.16kg
    Pakkauskoko 4 - pakkaustyyppi Lava
    Pakkauskoko 4 - pituus (m) 1.2m
    Pakkauskoko 4 - tilavuus 1.098m³
    Tullinimike 39269097
    ETIM 8.0 Key EC000046
    ETIM 9.0 Key EC000046
