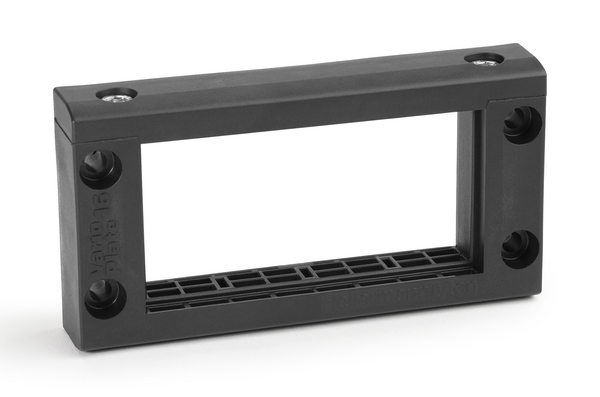

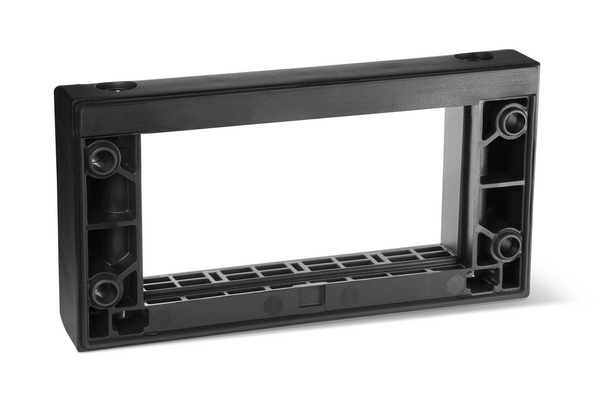

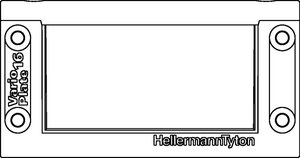

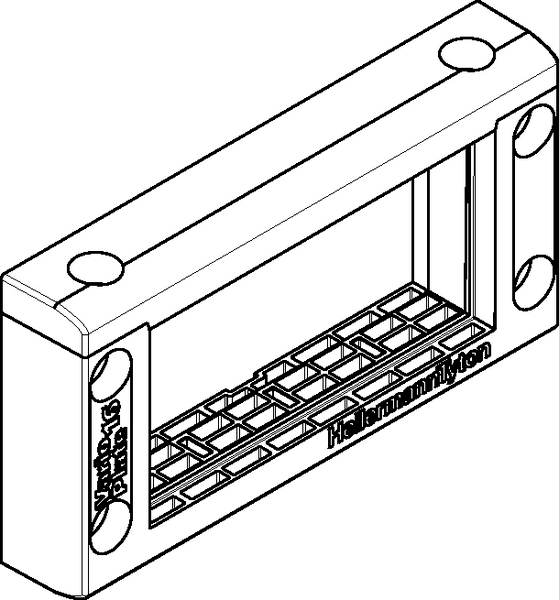

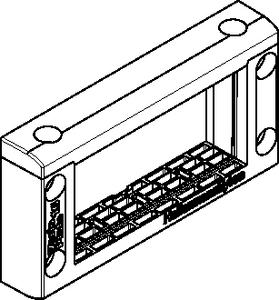

VarioPlate-kaapelin sisäänvientijärjestelmä
Nimikenumero 440-00002
| VarioPlate-16_Frame-PA66GF25-BK
|
Copied
- Aikaa ja tilaa säästävä muotoilu
- Helppo koota, myöhemmät muutokset mahdollisia
- Seinätiiviste sisältyy runkomalliin
- Modulaarinen sovellus molemmille inserteille (S ja L)
- Integroitu vedonpoisto
- Sopii kaikkiin yleisiin vakiomittoihin ja porauskuvioihin
- Integroitu kaapelin halkaisijan toleranssikompensointi
- Leikkauskoot jopa 36 x 115 mm
- IP 65 ja IP 66
Näytä enemmän
Näytä vähemmän
Muita saman tuoteryhmän tuotteita:
| Käyttöalue | VarioPlate Cable Entry System -järjestelmää käytetään useiden eri halkaisjoiden kaapeleiden asentamiseen esipäätetyillä pistokkeilla tai liittimillä tai ilman niitä, tai missä tilaa on rajoitetusti. Sitä on saatavana 4 eri runkokokoa, jotka vastaavat levyrakennuksessa ja teollisuuskoneissa yleisesti käytettyjä leikkausmittoja. Yhdistettävät 1, 2 tai 4 reiän läpiviennit ovat saatavilla 3-16 mm (koko S) ja 16-33 mm (koko L) kaapelin halkaisijalle. |
| 00 Tuoteperhe 2 | VarioPlate kehykset |
| GLOBAL PART DESCRIPTION | VarioPlate-16_Frame-PA66GF25-BK |
| Kaapelin ⌀ (mm) maks. | 33mm |
| Kaapelin ⌀ (mm) min. | 3mm |
| Materiaali | Polyamidi 6.6 lasikuituvahvistettu (PA66GF25) |
| Paino ilman pakkausta | 0.075kg |
| Pakkaus | 10kpl |
| Pakkaustyyppi | Kartonki |
| Rakenne | Molemmat sivut avoinna |
| Tuoteryhmä | VarioPlate-kaapelin sisäänvientijärjestelmä |
| Tuotetunnus | VarioPlate-16_Frame |
| Tuotetunnus | 440-00002 |
| Väri | Musta (BK) |
| Halogeenivapaa | Kyllä |
| Itsestään sammuva (Kyllä/ Ei) | Kyllä |
| Kotelointiluokka | IP66 |
| Käyttölämpötila-alue - °C | -40 °C - +140 °C |
| Materiaalin paloluokka | UL94 V0 |
| ROHS Yhdenmukaisuus | Kyllä |
| Spesifikaatiot |
|
| Spesifikaatiot | CSA -C22.2 No. 94.1, CSA -C22.2 No. 94.2, UL 50, UL 50E |
| UL Recognized | Kyllä |
| UL Recognized | Kyllä |
| UL filenr. | E526974 |
| Vaaralliset aineet | Ei |
| Varastointiaika | Rajaton |
| Alkuperämaa | DE |
| EAN / GTIN | 4031026686165 |
| Pakkauskoko 1 - korkeus (m) | 0.07m |
| Pakkauskoko 1 - leveys (m) | 0.12m |
| Pakkauskoko 1 - lukumäärä | 10 |
| Pakkauskoko 1 - paino (kg) | 0.818kg |
| Pakkauskoko 1 - pakkaustyyppi | Kartonki |
| Pakkauskoko 1 - pituus (m) | 0.232m |
| Pakkauskoko 1 - tilavuus | 0.0019488m³ |
| Pakkauskoko 2 - korkeus (m) | 0.216m |
| Pakkauskoko 2 - leveys (m) | 0.267m |
| Pakkauskoko 2 - pituus (m) | 0.3048m |
| Pakkauskoko 2 - tilavuus | 0.0176m³ |
| Pakkauskoko 3 - korkeus (m) | 0.3m |
| Pakkauskoko 3 - leveys (m) | 0.405m |
| Pakkauskoko 3 - lukumäärä | 150 |
| Pakkauskoko 3 - paino (kg) | 12.85kg |
| Pakkauskoko 3 - pakkaustyyppi | Kartonki |
| Pakkauskoko 3 - pituus (m) | 0.405m |
| Pakkauskoko 3 - tilavuus | 0.0492m³ |
| Pakkauskoko 4 - korkeus (m) | 1.044m |
| Pakkauskoko 4 - leveys (m) | 0.8m |
| Pakkauskoko 4 - lukumäärä | 900 |
| Pakkauskoko 4 - paino (kg) | 99.1kg |
| Pakkauskoko 4 - pakkaustyyppi | Lava |
| Pakkauskoko 4 - pituus (m) | 1.2m |
| Pakkauskoko 4 - tilavuus | 1.002m³ |
| Tullinimike | 39269097 |
