Geelijatkoskotelo liittimillä 3x4 mm², 5x10 mm², vihreä
Nimikenumero 435-01661 | Reliseal V510-PP/SI-GN | Snro. 52 375 11 Yksityiskohdat

  • Geelijatkos on iskunkestävä ja uudelleenavattava
  • Jatkoskotelon materiaali itsestään sammuva
  • Varustettu kaapelin vedonpoistolla, IP68-kotelointiluokka (10 m)
  • Varustettu myrkyttömällä geelillä, heti käytettävissä
  • UV-säteilyn- ja säänkestävä
  • Rajaton varastointiaika
  • Liittimet sisältyvät pakkaukseen
  • Testattu EN 50393 ja EN 60529 mukaisesti
Näytä enemmän

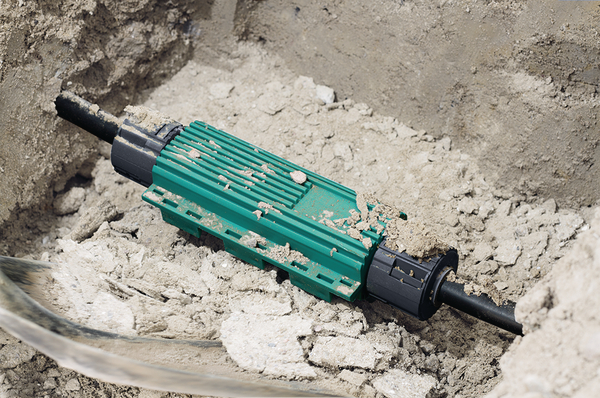

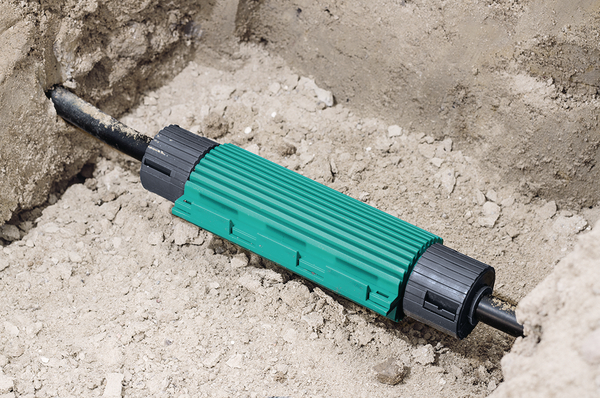

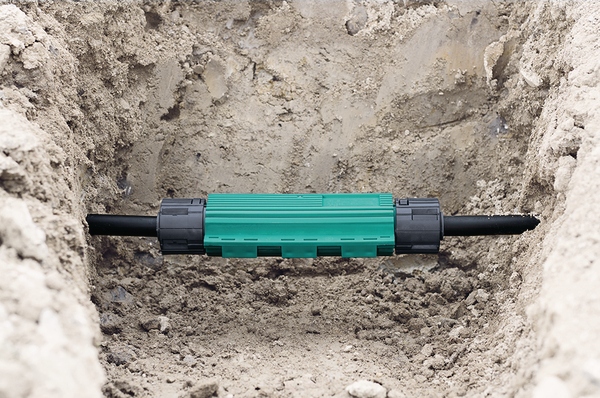

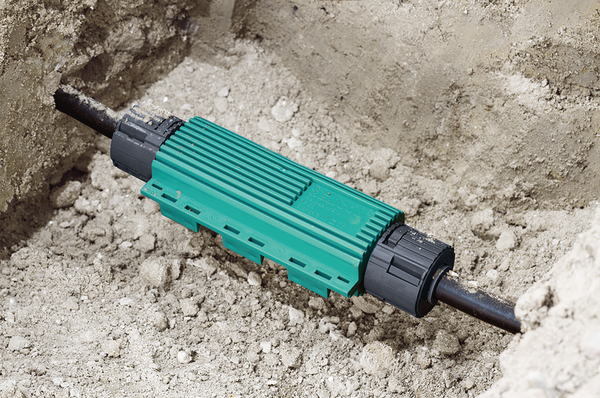

Käyttöalue Reliseal-geelijatkos on suunniteltu kaapeleiden ja johtimien jatkamiseen vaativissa olosuhteissa maanalaisissa tai maanpäällisissä käyttökohteissa. Reliseal-geelijatkos on varustettu kaapelin vedonpoistolla, täyttää IP68 kotelointiluokan vaatimukset ja soveltuu käytettäviksi PVC-, XLPE-, PE- ja EPR-suojavaippaisille kaapeleille ja johtimille. RELICON-geelin ansiosta Reliseal-geelijatkos antaa eristetyn, tiiviin ja mekaanisen suojauksen yhdellä kertaa. Tämä nopeuttaa asennusta ja vähentää kokonaiskustannuksia. Käyttökohteet: Kaapelijatkokset ja haaroitukset pienjännitekäyttökohteissa, esimerkiksi pienjänniteasennukset ulko- tai sisätiloissa, maanalaiset asennukset, kosteissa tiloissa.
01_Tuoteotsikko 2 RELICON Reliseal
GLOBAL PART DESCRIPTION Reliseal V510-PP/SI-GN
Johtimien määrä esim. 5

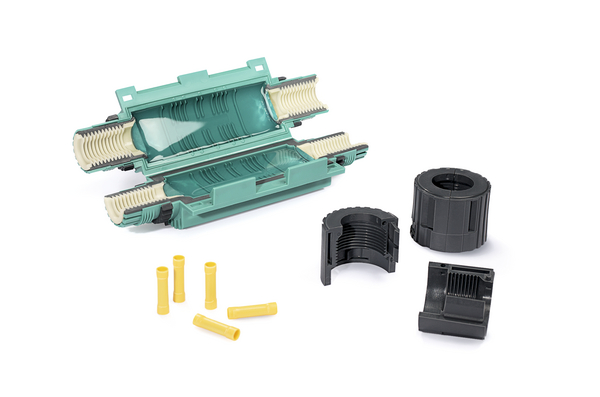

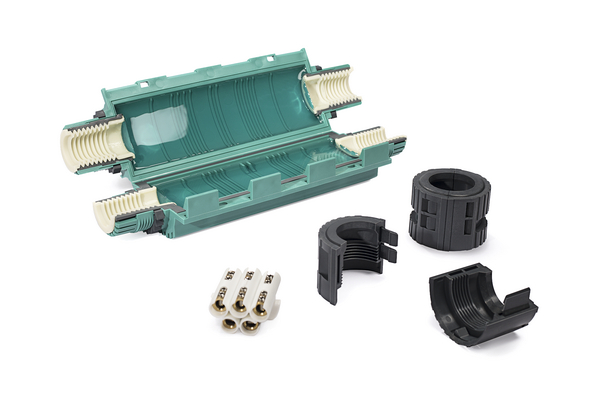

Kpl/lajitelma Geelijatkoskotelo varustettuna RELICON-geelillä

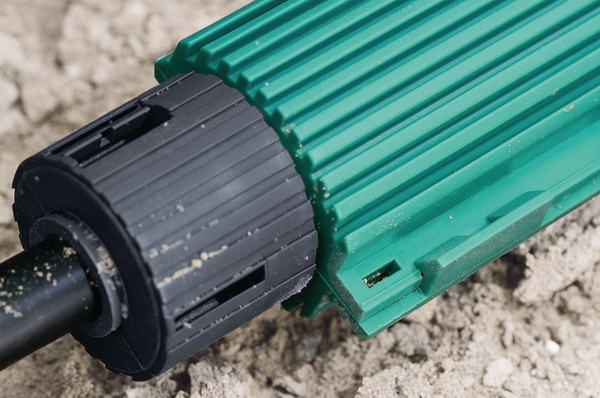

Holkkitiivisteet kaapelin vedonpoistoon ja tiivistämiseen
Sovitetiiviste eri kaapelin halkaisijoille
Asennusohjeet
Kytkentäliitin 3 x 4 mm² - 5 x 10 mm²
Kiristystyökalu
Lyhyt kuvaus (Distribution - BMEcat) Geelijatkoskotelo liittimillä 3x4 mm², 5x10 mm², vihreä
Materiaali Polypropyleeni (PP), Silikonikumi (SI)
Pakkaus 1kpl
Pakkaustyyppi Kartonki
Rakenne geeli
Suos. työkalu PTS4, ASS103, RCS0425
Tuoteryhmä Geelijatkos liittimillä
Väri Vihreä (GN)

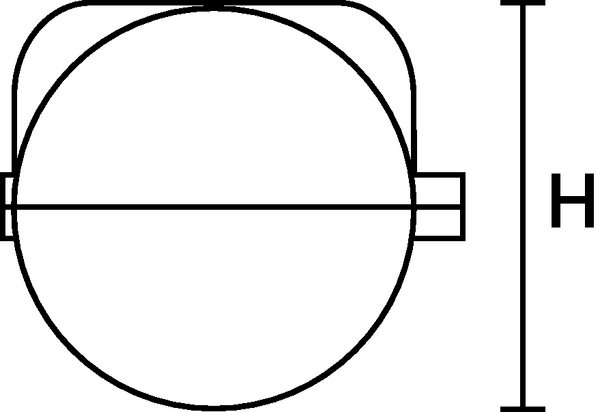

Korkeus (H) 49mm

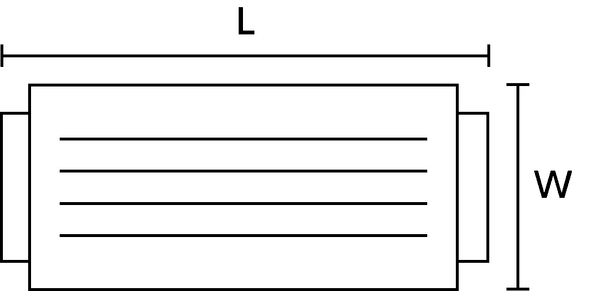

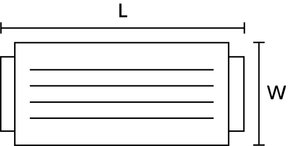

Leveys (W) 69mm
Paino ilman pakkausta 0.8kg
Pituus (L) 235mm
Pääjohtimen pinta-ala (maks.) 5 x 10mm²
Pääjohtimen pinta-ala (min.) 3 x 4mm²
Pääkaapelin Ø 14-21mm
Käyttölämpötila-alue - °C -20 °C - +90 °C
Spesifikaatiot
Spesifikaatiot EN 60529:1991
Varastointiaika Rajaton
Alkuperämaa IT
EAN / GTIN 4031026539904
Pakkauskoko 1 - korkeus (m) 0.06m
Pakkauskoko 1 - leveys (m) 0.12m
Pakkauskoko 1 - lukumäärä 1
Pakkauskoko 1 - paino (kg) 0.8kg
Pakkauskoko 1 - pakkaustyyppi Pakkaus
Pakkauskoko 1 - pituus (m) 0.235m
Pakkauskoko 1 - tilavuus 0.00169
Pakkauskoko 3 - korkeus (m) 0.335m
Pakkauskoko 3 - leveys (m) 0.32m
Pakkauskoko 3 - lukumäärä 20
Pakkauskoko 3 - paino (kg) 16.5kg
Pakkauskoko 3 - pakkaustyyppi Kartonki
Pakkauskoko 3 - pituus (m) 0.57m
Pakkauskoko 3 - tilavuus 0.0611
Pakkauskoko 4 - korkeus (m) 1.149m
Pakkauskoko 4 - leveys (m) 0.8m
Pakkauskoko 4 - lukumäärä 240
Pakkauskoko 4 - paino (kg) 219.0kg
Pakkauskoko 4 - pakkaustyyppi Lava
Pakkauskoko 4 - pituus (m) 1.2m
Pakkauskoko 4 - tilavuus 1.103
Snro 52 375 11
Tullinimike 85369010
ETIM 8.0 Key EC001170
ETIM 9.0 Key EC001170
