Rasialiittimet, valaisinasennuksiin : HECL-2/1-Blister

HelaCon Lux-sarjaNimikenumero: 148-90058

Ominaisuudet ja edut

  • Rasialiitin kahdella eri jousiliitintekniikalla
  • HelaCon Lux soveltuu lankamaisen (ML) ja hienosäikeisen (MKEM) johtimen liittämiseen
  • Maks. nimellisjännite 450 V ja maks. nimellisvirta 24 A

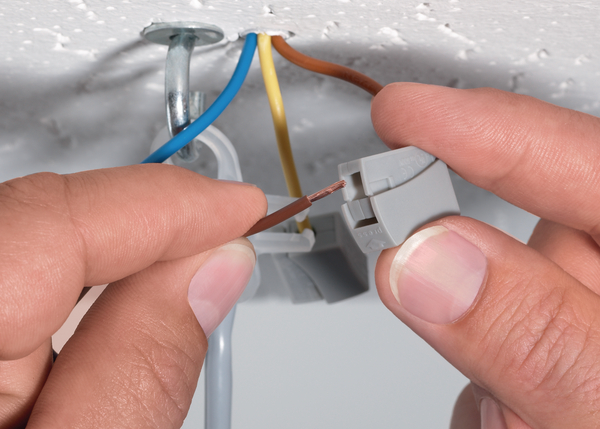

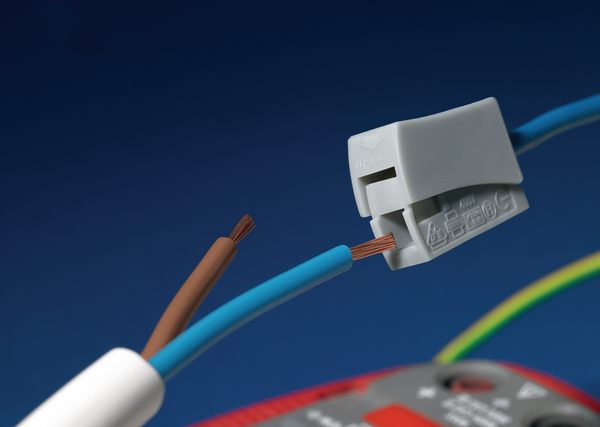

  • Kattovalaisimet on helppo kytkeä ilman työkaluja hankalissa ja ahtaissa käyttökohteissa

Hyväksynnät

Käyttöalue

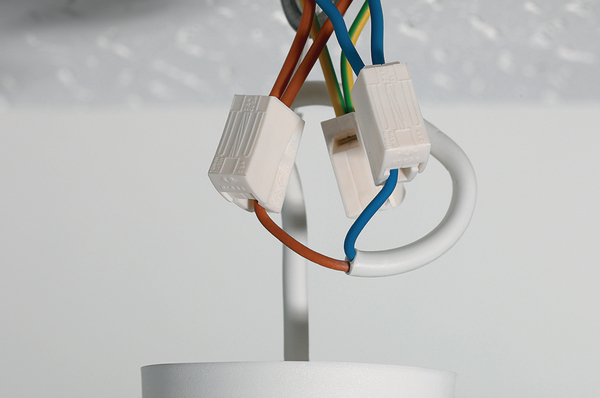

Sarjan tyypillinen käyttökohde on valaisinasennukset joissa lankamainen syöttöjännitejohdin (ML) ja valaisimen monisäikeinen johdin (MKEM) liitetään rasialiittimessä.

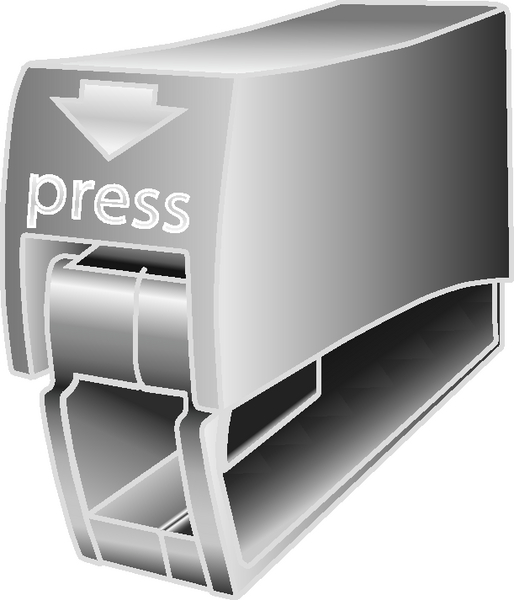

Lähtöliitäntään voidaan kytkeä lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen (MKEM) johdin helposti painettavalla jousiliittimen lukitusmekanismilla.

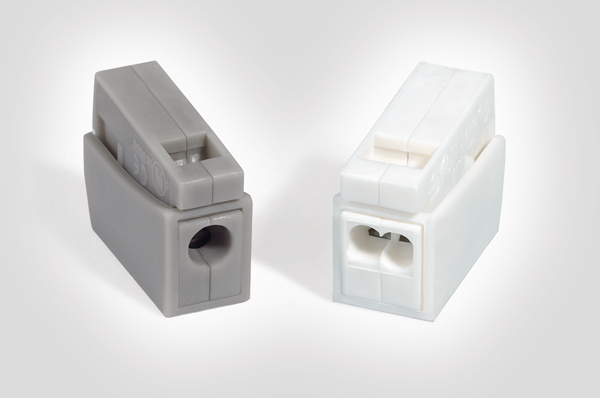

HECL-1/1
Syöttöliitäntä: 1 x 0,75 - 2,5 mm² lankamainen johdin (ML).
Lähtöliitäntä: 1 x 0,5 - 2,5 mm² lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen johdin (MKEM).
HECL-2/1
Syöttöliitäntä: 1 x 0,75 - 2,5 mm² lankamainen johdin (ML).
Lähtöliitäntä: 2 x 0,5 - 2,5 mm² lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen johdin (MKEM).

GLOBAL PART DESCRIPTION HECL-2/1-Blister-PA66-WH
Lyhyt kuvaus HelaCon-sarjan rasialiittimillä johtimet liitetään helposti, nopeasti ja luotettavasti. Liittimissä on jokaiselle johtimelle oma asennusaukko ja erilliset liitäntäjouset. HelaCon Plus-sarja soveltuu lankamaiselle (ML) ja monisäikeiselle (MK) max. 2,5 mm² johtimille. HelaCon Easy-sarja soveltuu lankamaiselle (ML) max. 2,5 mm² johtimille. Rasialiittimen max. nimellisjännite on 450 V.
Napaluku 3

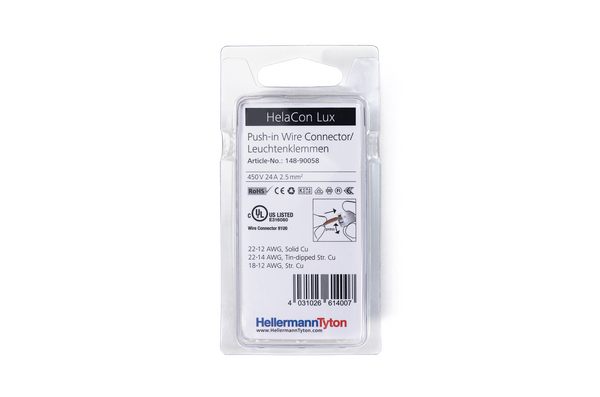

Pakkaus Kartonki

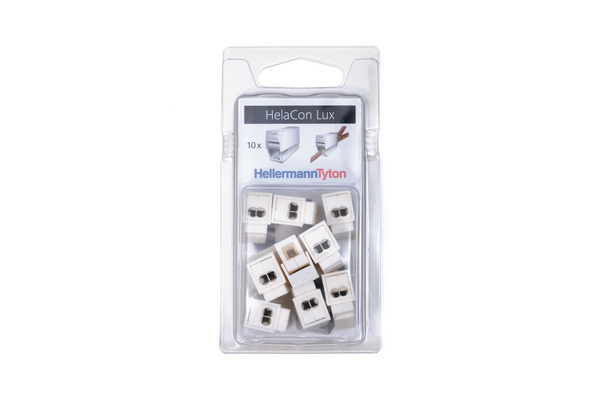

Pakkaus 10kpl
Tuoteperhe HelaCon Lux-sarja
Tuoteryhmä Rasialiittimet, valaisinasennuksiin
Väri Valkoinen (WH)
Johdinalue (VDE) 0,5 mm² - 2,5mm²

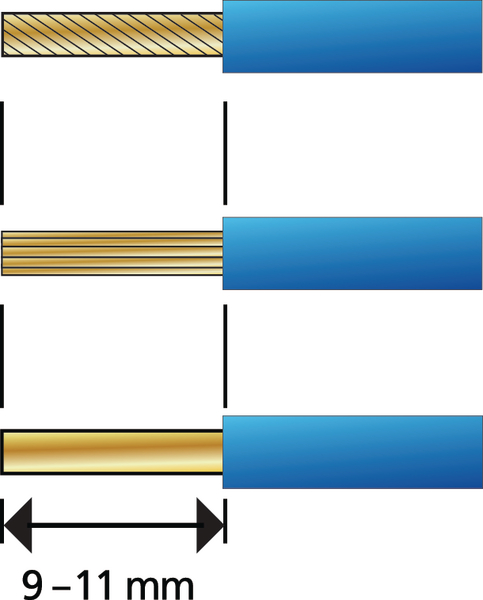

Johdineristeen kuorintapituus 11mm

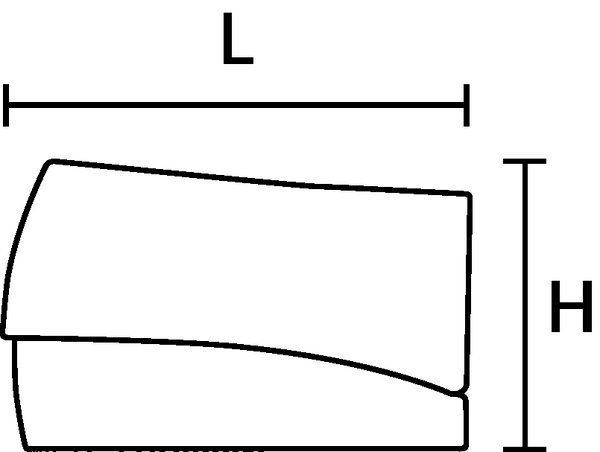

Korkeus (H) 15.8mm

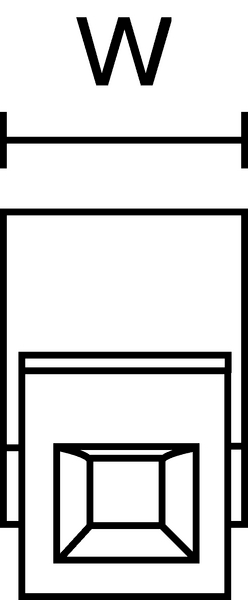

Leveys (W) 9.5mm
Maks. nimellisjännite 450V
Maks. nimellisvirta 24A
Pituus (L) 20.8mm
Halogeenivapaa Kyllä
Käyttölämpötila-alue - °C -5 °C - +100 °C
Materiaali Polyamidi 6.6 (PA66)
Materiaalin paloluokka UL94 V2
Spesifikaatiot
Spesifikaatiot CEBEC, cULus, EN 60998-2-2:1993, ENEC, FIMKO, VDE
EAN / GTIN 4031026614007
Snro 19 116 05
