Haaroitusmuotokappaleet, VG-rakenne
Nimikenumero 413-06180 | 1306-1-G-PO-X-BK |

Copied

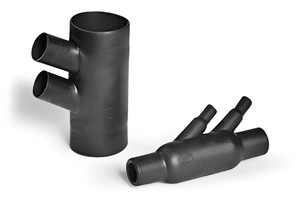

1303-1-G - kutistamaton / kutistettu.
a: Kutistamaton
b: Täysin kutistettu

    • Y-haaroitusmuotokappale vedonpoistoon ja mekaanista rasitusta vastaan
    Lisää seurantalistaan
    Lataukset CAD-Download
    Käyttöalue Kutistemuovimuotokappaleet johdinsarjavalmistuksen käyttökohteisiin.
    GLOBAL PART DESCRIPTION 1306-1-G-PO-X-BK
    Materiaali Polyolefiini, ristisilloitettu (PO-X)
    Paino ilman pakkausta 0.005kg
    Pakkaus 1kpl
    Pakkaustyyppi Kpl
    Rakenne 2-johtimisille kaapeleille
    Tuoteperhe Helashrink 1300-sarja, 30° ja 45°
    Tuoteryhmä Haaroitusmuotokappaleet, VG-rakenne
    Tuotetunnus 1306-1-G
    Tuotetunnus 413-06180
    Väri Musta (BK)
    ⌀H maks. b 6.0mm
    ⌀H min. a 13.0mm
    ⌀J maks. b 3.0mm
    ⌀J min. a 6.5mm
    ⌀K maks. b 3.0mm
    ⌀K min. a 6.5mm
    HW ± 30 % 1.5mm
    JW ± 20 % 1.0mm
    JW ± 30 % 1.0mm
    KW ± 20 % 1.0mm
    KW ± 30% 1mm
    Kulma 45
    P ± 10 % 45.0mm
    R nom. 23.0mm
    R ± 10 % 23.0mm
    S nimellis 21.0mm
    S ± 10 % 21.5mm
    Taipuisuus Puolijäykkä
    Käyttölämpötila-alue - °C -75 °C - +150 °C
    Läpilyöntilujuuden testimenetelmä ASTM D2671
    Läpilyöntilujuus 14kV/mm
    Materiaalin paloluokka ASTM D635
    Min. kutistuslämpötila - °C +200 °C
    Natonumero 5970-12-305-9467
    ROHS Yhdenmukaisuus Kyllä
    Spesifikaatiot
    Spesifikaatiot JN1000T, VG 95343-8:2016-03
    VG-Normi VG 95343 T06 B 010 A
    Vaaralliset aineet Ei
    Varastointiaika 5 vuotta
    Alkuperämaa GB
    EAN / GTIN 5022660635472
    Pakkauskoko 1 - korkeus (m) 0.01m
    Pakkauskoko 1 - leveys (m) 0.1m
    Pakkauskoko 1 - lukumäärä 1
    Pakkauskoko 1 - paino (kg) 0.005001kg
    Pakkauskoko 1 - pakkaustyyppi Pussi
    Pakkauskoko 1 - pituus (m) 0.13m
    Pakkauskoko 1 - tilavuus 0.00013m³
    Tullinimike 39174000
    ETIM 8.0 Key EC002464
    ETIM 9.0 Key EC002464
