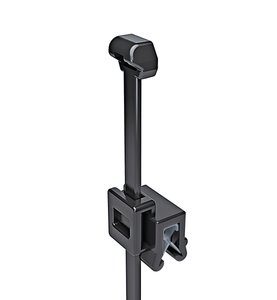

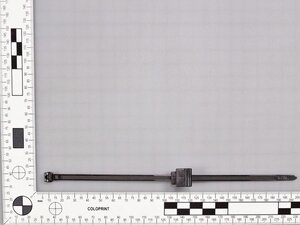

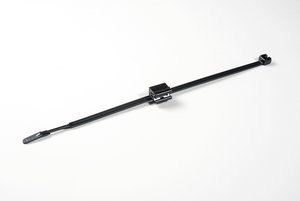

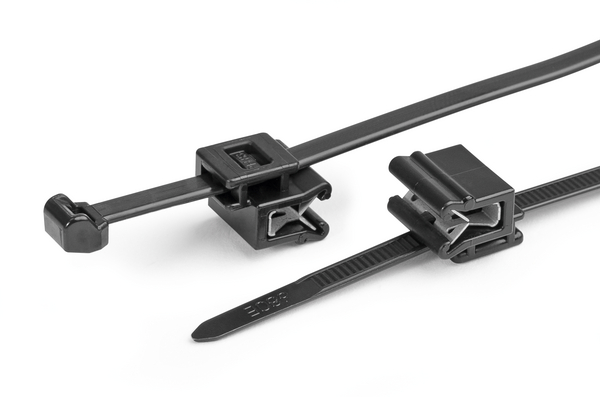

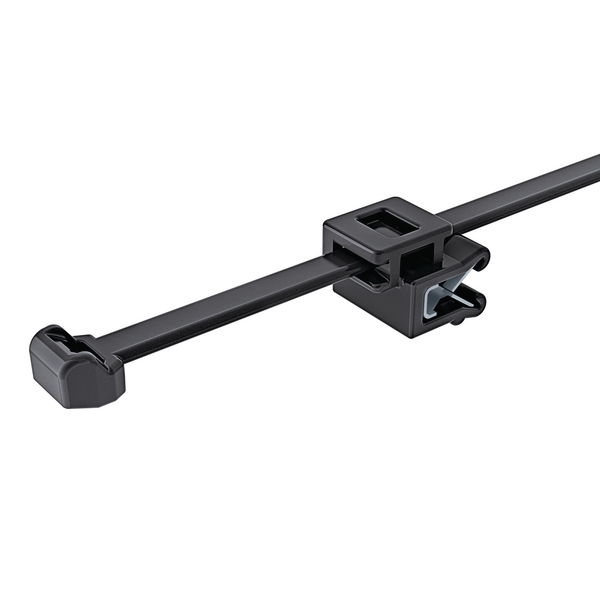

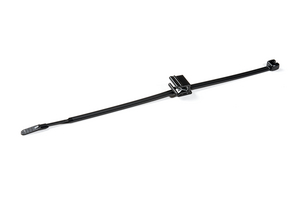

Johdinsiteet reunakiinnitysankkurilla : T50ROSEC5A

EdgeClip-sarja, 1,0 - 3,0 mm, sidonta ankkurin sivultaNimikenumero: 156-00661

Ominaisuudet ja edut

  • 2-osainen rakenne
  • Toimitetaan johdinside esiasennettuna kiinnitysankkuriin
  • Helppo kiinnittää painamalla paneelin reunaan käsin
  • EC9, EC10, EC21 ja EC22 nipun minimihalkaisija 1,0 mm
  • Paneelin paksuus 1-3 mm

Hyväksynnät

Käyttöalue

Soveltuu käyttökohteisiin, joissa kiinnitysreikiä ei voida porata tai käyttölämpötilat ja ympäristöolosuhteet estävät tarrakiinnityksen. Kun johdinside on sidottu kaapelin ympärille, kiinnitysankkuri kiinnitetään paikoilleen. Rakenne on nopea asentaa ja säästää kustannuksia.

Avattava lukko-osa (K/E) Ei
GLOBAL PART DESCRIPTION T50ROSEC5A-PA66W-BK
Kiinnitystapa Reunakiinnitysankkuri, sivuttainen, asennettuna, 2-osainen
Kuvaus Tuoteohjelmassamme on laaja valikoima johdinsiteitä reunakiinnitysankkurilla. Reunakiinnitysankkuri on helppo asentaa painamalla se 1,0 - 3,0 mm paksuun paneelin reunaan. Ankkuri pysyy tukevasti paikoillaan karkaistusta metalllista valmistetun kiinnitysrakenteensa ansiosta. Kiinnityreikä ei tarvita. EdgeClip-sarja tarjoaa kiinnitysratkaisuja useisiin eri kohteisiin.
Pakkaus 500kpl
Pakkaustyyppi Pussi
Suos. työkalu MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
Tuoteperhe EdgeClip-sarja, 1,0 - 3,0 mm, sidonta ankkurin sivulta
Tuoteryhmä Johdinsiteet reunakiinnitysankkurilla
Väri Musta (BK)
Korkeus (H) 1.3mm
Korkeus (H2) 15.5mm
Leveys (W) 4.6mm
Leveys (W2) 14.0mm
Min.vetolujuus 225N
Nipun maks. ∅ 45.0mm
Nipun min. ∅ 4.0mm
Paksuus (T) 1.2mm
Paneelin paksuus 1 - 3 mm
Pituus (L) 200mm
Pituus (L2) 12.0mm
Johdinside Polyamidi 6.6 UV-stabiloitu (PA66W)
Kiinnike Polyamidi 6.6 UV-stabiloitu (PA66W)
Käyttölämpötila-alue - °C -40 °C - +85 °C, (+105 °C, 500 h)
Materiaali Polyamidi 6.6 UV-stabiloitu (PA66W)
Materiaalin paloluokka UL94 V2
Spesifikaatiot
EAN / GTIN 4031026409382
