Päältä asennettavat johdinmerkit
Nimikenumero 561-01614 | WIC1-1-PA66-YE | Snro. 64 176 01 Yksityiskohdat

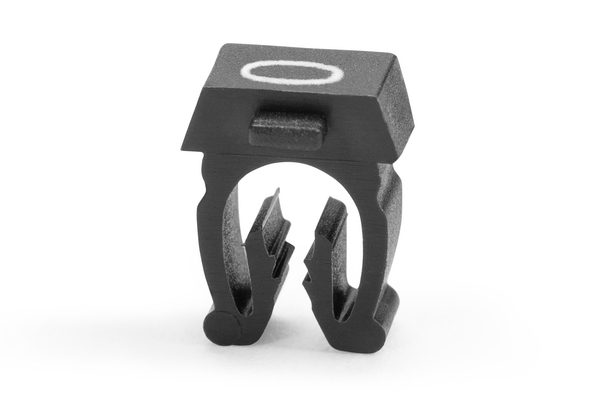

  • Päältä asennettava rakenne

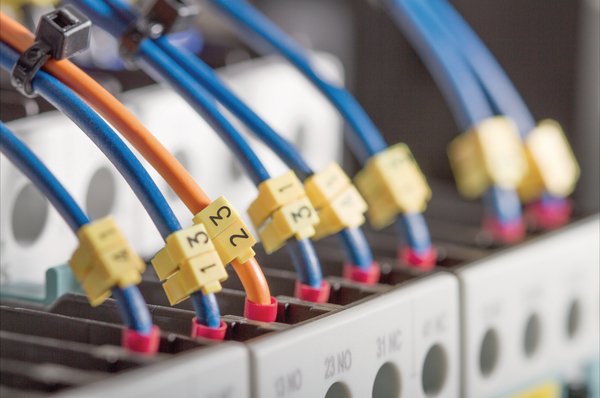

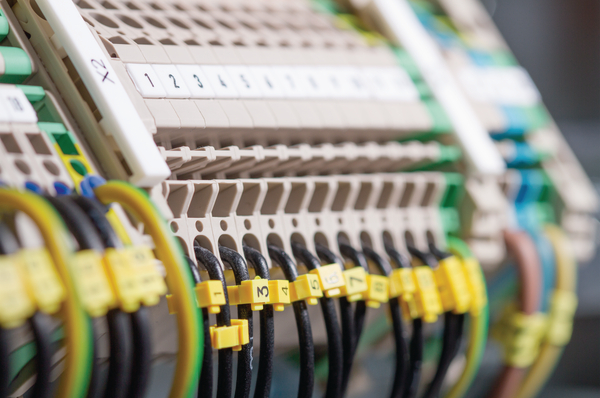

  • Helppo ja nopea tapa merkitä kytketyt johtimet

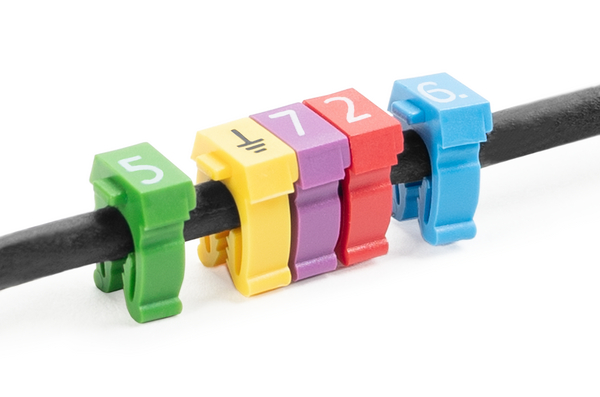

  • Johdinmerkit lukittuvat toisiinsa

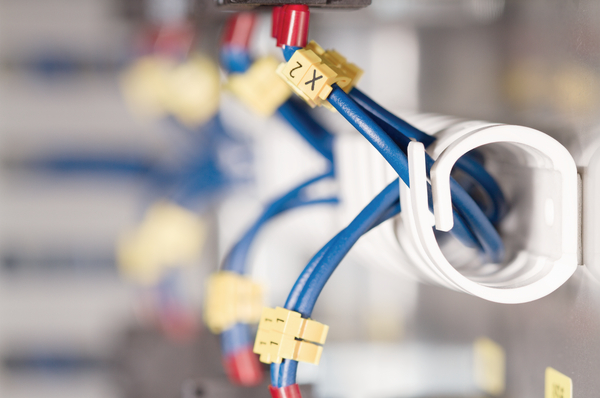

  • Johdinmerkit lukittuvat luotettavasti ja tärinänkestävästi johtimeen

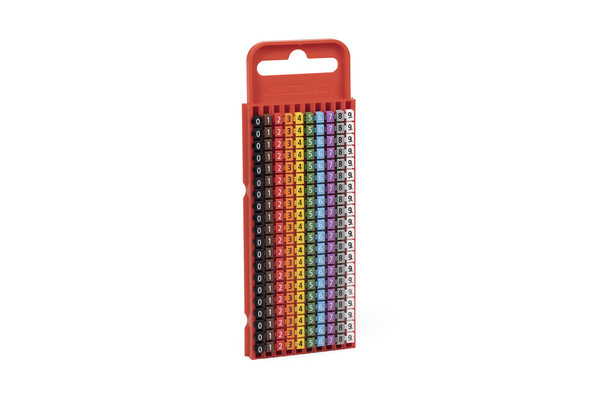

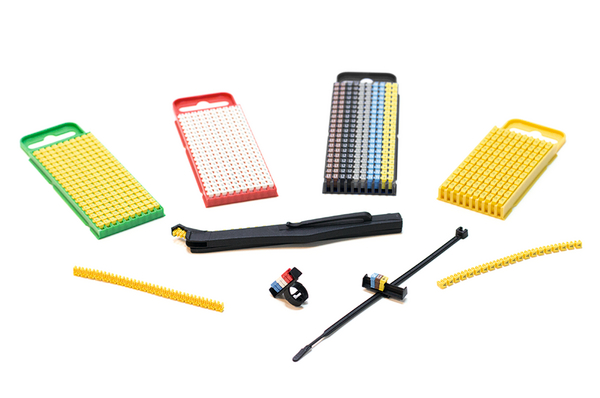

  • Saatavana keltaisena, valkoisena ja värikoodattuna
  • Materiaali itsestään sammuva UL94 V0 mukaisesti

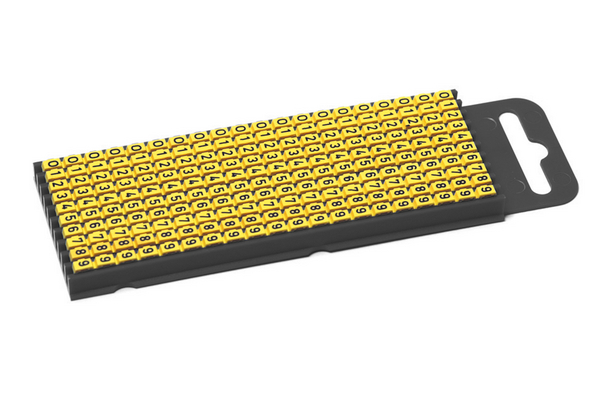

  • WIC Tool-asennustyökaluun sopii 20 WIC-johdinmerkkiä
  • Asennustyökalu sopii kaikille WIC-johdinmerkeille
  • WIC-asennustyökalun snro 64 177 90
  • Ohjelmassa myös lisätarvikkeet suurempien johtimien ja kaapeleiden merkitsemiseen: 6 mm² - 25 mm² WICA-AC10-25, 95 mm² saakka WICA-ACT-BK
Näytä enemmän
Käyttöalue Johdinmerkkien asennus voidaan tehdä käsin, mutta suosittelemme käytettäväksi WIC Tool-asennustyökalua.
01_Tuoteotsikko 2 WIC-sarja
Asennustapa Asennus voidaan tehdä käsin mutta suosittelemme käytettäväksi WIC Tool-asennustyökalua. Asennustyökalulla johdinmerkkien asennus on todella helppoa ja nopeaa.
GLOBAL PART DESCRIPTION WIC1-1-PA66-YE
Kiinnitystapa snap
Materiaali Polyamidi 6.6 (PA66)
Pakkaus 1000kpl
Pakkaustyyppi Kartonki
Rakenne Muu
Suos. työkalu WIC Tool

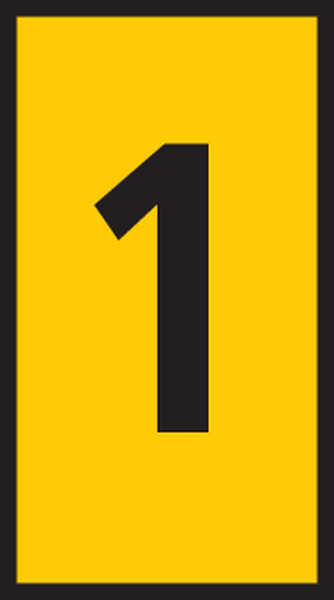

Symboli 1
Tuoteryhmä Päältä asennettavat johdinmerkit
Tuotetunnus WIC1-1
Tuotetunnus 561-01614
Väri Keltainen (YE)
Johdin ∅ maks. (tuuma) .110"
Johdin ∅ min. (tuuma) .078"
Johdinkoko (mm²) 0.50-1.50mm²

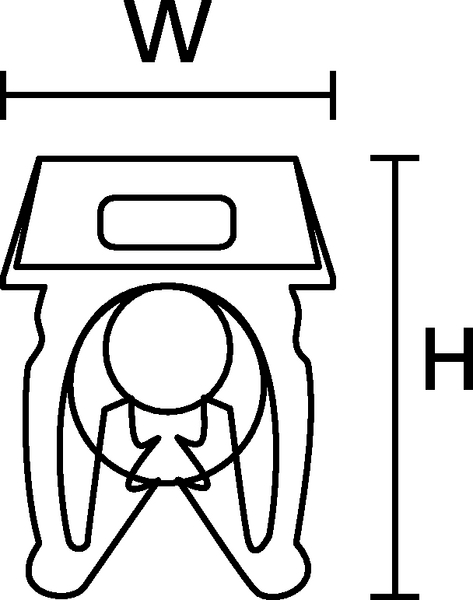

Korkeus (H) 6.40mm
Leveys (W) 5.00mm
Nipun maks. ∅ 2.80mm
Nipun min. ∅ 2.00mm
Nipun Ø (mm) 2.00-2.80mm
Paino ilman pakkausta 0.000155kg

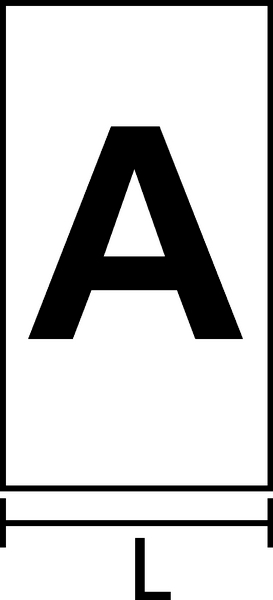

Pituus (L) 3.0mm
Tulostusmenetelmä Kuumapainatus
Halogeenivapaa Kyllä
Käyttölämpötila-alue - °C -40 °C - +85 °C
Materiaalin paloluokka UL94 V0
ROHS Yhdenmukaisuus Kyllä
Spesifikaatiot
Spesifikaatiot EN 60062, IEC 304
Alkuperämaa FR
EAN / GTIN 4031026210223
Pakkauskoko 1 - korkeus (m) 0.053m
Pakkauskoko 1 - leveys (m) 0.062m
Pakkauskoko 1 - lukumäärä 1000
Pakkauskoko 1 - paino (kg) 0.336kg
Pakkauskoko 1 - pakkaustyyppi Kartonki
Pakkauskoko 1 - pituus (m) 0.185m
Pakkauskoko 1 - tilavuus 0.00061
Pakkauskoko 2 - korkeus (m) 0.2m
Pakkauskoko 2 - leveys (m) 0.3m
Pakkauskoko 2 - lukumäärä 30000
Pakkauskoko 2 - paino (kg) 10.41kg
Pakkauskoko 2 - pakkaustyyppi Kartonki
Pakkauskoko 2 - pituus (m) 0.4m
Pakkauskoko 2 - tilavuus 0.024
Snro 64 176 01
Tullinimike 39269097
ETIM 8.0 Key EC001530
ETIM 9.0 Key EC001530
