Helagrip-sarja
Nimikenumero 515-01694 | HGDC1-3 9-PVC-YE | Snro. 64 160 09 Yksityiskohdat

  • Profiilin ansiosta soveltuu johtimiin laajalla halkaisija-alueella
  • Joustava materiaali pysyy tukevasti johtimen ympärillä
  • Leikkauksen ansiosta johdinmerkit pysyvät kiinni toisissaan
  • Materiaali itsestään sammuva UL94 V0 mukaisesti

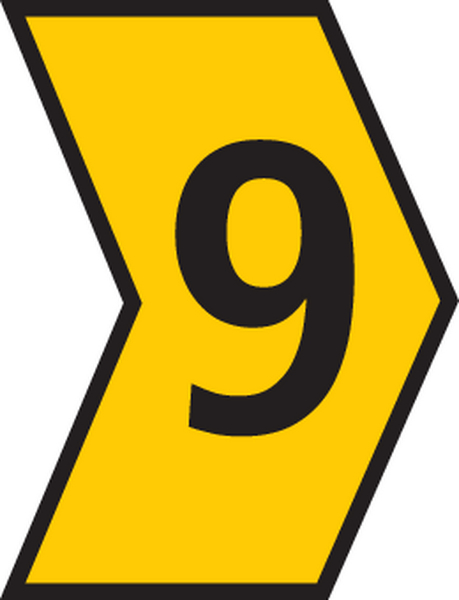

  • Keltainen johdinmerkki mustalla symbolilla ja värikoodatut johdinmerkit vakiona
  • Valkoinen johdinmerkki mustalla symbolilla kysyttäessä
  • TJC-sarjan asennuspuikot helpottavat asennusta
Näytä enemmän
Käyttöalue Helagrip HGDC (PVC) johdinmerkit vinolla leikkauksella toimitetaan rullassa. Tyypillisiä käyttökohteita ovat keskusvalmistus, tele- ja sähköasennukset. Merkit: 0-9, A-Z sekä vakiosymbolit.
01_Tuoteotsikko 2 Helagrip-sarja
Asennustapa HG-johdinmerkit asennetaan joko käsin tai käyttämällä asennustyökalua. Asennustyökaluja löytyy kahta tyyppiä. PTFE-päällystetty TJC- ja muovinen AD-asennustyökalu. Asennustyökalujen käyttö on helppoa, asenna johdin asennustyökalun aukkoon ja työnnä merkit johtimeen.
GLOBAL PART DESCRIPTION HGDC1-3 9-PVC-YE
Kiinnitystapa Pidike
Materiaali Taipuisa polyvinyylikloridi (PVC), kadmium vapaa
Painoväri Musta (BK)
Pakkaus 1000kpl
Pakkaustyyppi kpl
Rakenne Rulla
Suos. työkalu TJC1-3
Symboli 9
Tuoteryhmä Pujotettavat johdinmerkit
Väri Keltainen (YE)
Johdin ∅ maks. (tuuma) .118"
Johdin ∅ min. (tuuma) .030"
Leveys (W) 3.3mm
Nipun maks. ∅ 3.0mm
Nipun min. ∅ 1.0mm
Nipun Ø (mm) 1.0-3.0mm
Paino ilman pakkausta 0.00007kg
Pituus (L) 3.5mm
Tulostusmenetelmä Mustesuihku
Käyttölämpötila-alue - °C -65 °C - +105 °C (+135 °C, lyhytaikaisesti)
Materiaalin paloluokka UL94 V0 (3 mm)
Natonumero 5975-99-765-2544, 5975-12-341-2555
Spesifikaatiot
Spesifikaatiot BS-2782-540B, BS-6746C, IEC 757
Alkuperämaa GB
EAN / GTIN 5022660521669
Pakkauskoko 1 - korkeus (m) 0.006m
Pakkauskoko 1 - leveys (m) 0.16m
Pakkauskoko 1 - lukumäärä 1000
Pakkauskoko 1 - paino (kg) 0.07kg
Pakkauskoko 1 - pakkaustyyppi rulla
Pakkauskoko 1 - pituus (m) 0.16m
Pakkauskoko 1 - tilavuus 0.00015
Pakkauskoko 2 - korkeus (m) 0.216m
Pakkauskoko 2 - leveys (m) 0.267m
Pakkauskoko 2 - lukumäärä 5000
Pakkauskoko 2 - paino (kg) 0.43kg
Pakkauskoko 2 - pakkaustyyppi Kartonki
Pakkauskoko 2 - pituus (m) 0.3048m
Pakkauskoko 2 - tilavuus 0.0176
Snro 64 160 09
Tullinimike 39269097
ETIM 8.0 Key EC001530
ETIM 9.0 Key EC001530
