Autotool ATS flex
Nimikenumero 102-60000 | ATS_flex-MET-BU Yksityiskohdat

  • Automaattinen sähkökäyttöinen sidontajärjestelmä

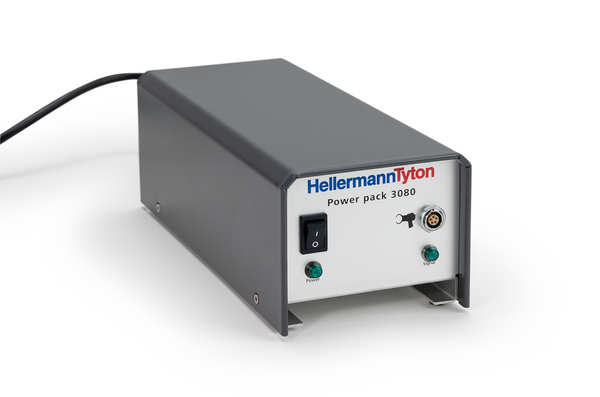

  • Virtalähde - verkkojännite 100 V - 230 VAC, 3A, 50/60 Hz, työkalun syöttöjännite 24 VDC, maks. 100 W
  • Suuri sidontakapasiteetti ja erittäin lyhyt sidonta-aika (1,1 s - 2,4 s per sidonta nipun halkaisijasta riippuen)
  • Järjestelmä käyttää tarkasti vain sen sidontanauhan pituuden joka tarvitaan nipun sidontaan ja säästää siten materiaalia. Hukkapaloja ei synny ja työympäristö pysyy siistinä

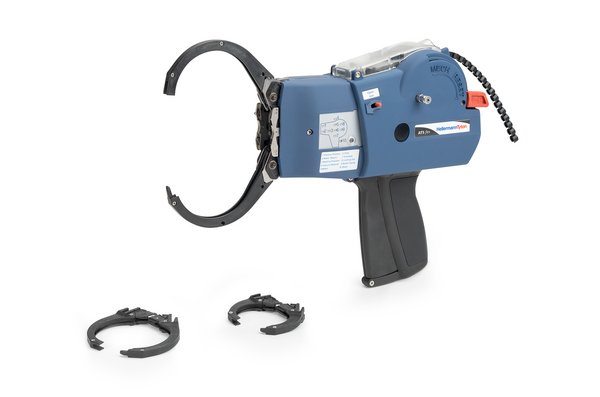

  • Saatavana 3 eri kokoista sidontaleukaa maks. nipun halkaisijoille 30 mm, 50 mm ja 80 mm
  • 100 mm sidontaleuat kysyttäessä
  • Voidaan integroida automatisoituun tuotantolinjaan
  • Sidontanauha toimitetaan 500 m ja lukko-osat 5000 kpl rullissa
Näytä enemmän

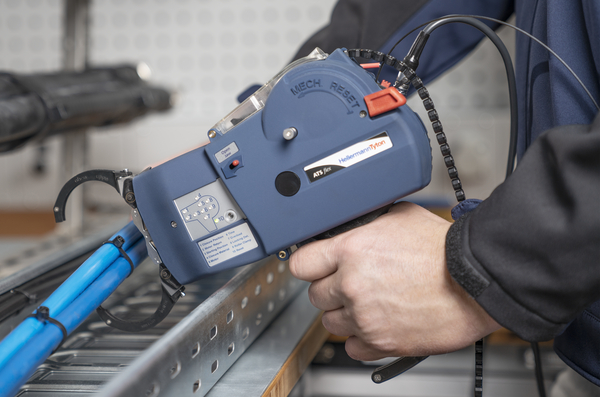

Käyttöalue Autotool ATS flex-automaattinen sidontajärjestelmä soveltuu useisiin eri käyttökohteisiin, nopeuttaa sidontaprosessia ja säästää tuotantokustannuksia. Järjestelmän vaihdettavat sidontaleuat mahdollistavat automaattisen sidonnan 30 mm - 80 mm nipun halkaisijoille. Järjestelmää on mahdollista käyttää ripustustelineessä tai penkkiasennussarjassa. Lisäksi järjestelmä on mahdollista integroida automatisoituun tuotantolinjaan.
01_Tuoteotsikko 2 Autotool ATS flex
GLOBAL PART DESCRIPTION ATS_flex-MET-BU
Johdinside paksuus maks. 0.05"
Johdinside paksuus maks. 1.2mm
Johdinsiteen leveydelle 0.18 - 0.18"
Johdinsiteen leveydelle 4.5 - 4.5mm
Korotuspala HH20 Korotuspalat helpottavat johdinsarjan sidontaa.
Kuvaus Autotool System ATS flex
Käyttö Sähkö
Materiaali Metalli (MET)
Pakkaus 1kpl
Pakkaustyyppi Salkku
Pöytäteline Työkalun pöytäteline sidonta- ja lukkonauhalle sekä jalkapainike
Ripustusjärjestelmä Ripustusjärjestelmä vastapainolla
Soveltuu johdinsidemateriaalille Muovi
Tehon lähde Virtalähde - verkkojännite 100 V - 230 V, 3A, 50/60 Hz, työkalun syöttöjännite 24 VDC, maks. 100 W
Tuoteryhmä Automaattinen sidontajärjestelmä maks. 100 mm nipun halkaisijalle
Tuotetunnus ATS_flex
Väri Sininen (BU)
Johdinside leveys maks. 4.5mm
Korkeus (H) 248mm
Leveys (W) 113.8mm
Nipun maks. ∅ 100.0mm
Nipun min. ∅ 0.0mm
Nipun Ø (mm) 0.0-100.0mm
Paino ilman pakkausta 2.443kg
Pituus (L) 329mm
Sidontakireysasetus Säädettävä
Sykliaika 1,1 - 2,4 s. riippuen sidonnan halkaisijasta
Tehon lähde Verkkojännite ja virtalähde
org.mozilla.javascript.Undefined@0 Kyllä
Spesifikaatiot
org.mozilla.javascript.Undefined@0 Ei
org.mozilla.javascript.Undefined@0 231-100-4
ROHS Yhdenmukaisuus Kyllä
org.mozilla.javascript.Undefined@0 Lead in Steel alloy 0.1 0.35 %
org.mozilla.javascript.Undefined@0 7439-92-1
Alkuperämaa DE
EAN / GTIN 4031026707723
Pakkauskoko 1 - korkeus (m) 0.14m
Pakkauskoko 1 - leveys (m) 0.39m
Pakkauskoko 1 - lukumäärä 1
Pakkauskoko 1 - paino (kg) 5.043kg
Pakkauskoko 1 - pakkaustyyppi kpl
Pakkauskoko 1 - pituus (m) 0.582m
Pakkauskoko 1 - tilavuus 0.03178
Pakkauskoko 4 - korkeus (m) 0.964m
Pakkauskoko 4 - leveys (m) 0.8m
Pakkauskoko 4 - lukumäärä 10
Pakkauskoko 4 - paino (kg) 103.31kg
Pakkauskoko 4 - pakkaustyyppi Lava
Pakkauskoko 4 - pituus (m) 1.2m
Pakkauskoko 4 - tilavuus 0.925
Tullinimike 84679900
org.mozilla.javascript.Undefined@0 EC000453
ETIM 8.0 Key EC000453
org.mozilla.javascript.Undefined@0 27112410
ETIM 9.0 Key EC000453
