Rasialiittimet, valaisinasennuksiin HECL-2/1

HelaCon Lux-sarja, Nimikenumero: 148-90023

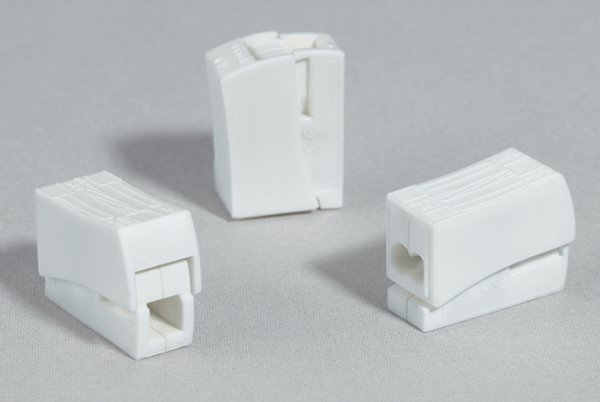

HelaCon Lux-sarjan rasialiittimet soveltuvat valaisinasennuksiin.

Helppo kytkentä valaisimille ilman työkaluja

Lähtö: 0,5-2,5mm² lankamaiselle tai hienosäikeiselle johtimelle.

Ominaisuudet ja edut

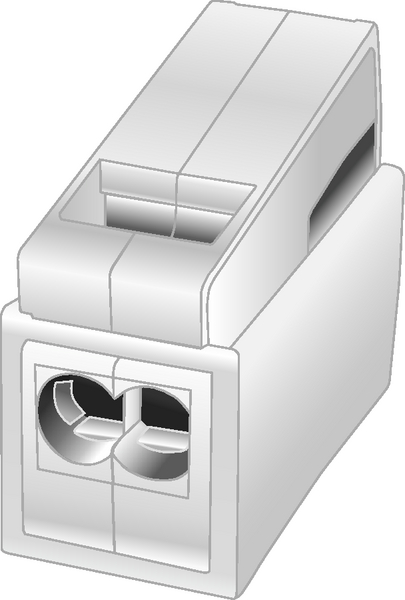

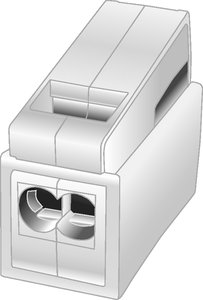

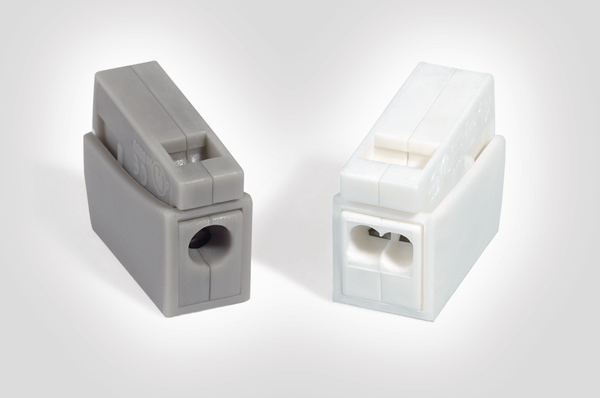

Rasialiitin kahdella eri jousiliitintekniikalla
HelaCon Lux soveltuu lankamaisen (ML) ja hienosäikeisen (MKEM) johtimen liittämiseen
Maks. nimellisjännite 450 V ja maks. nimellisvirta 24 A

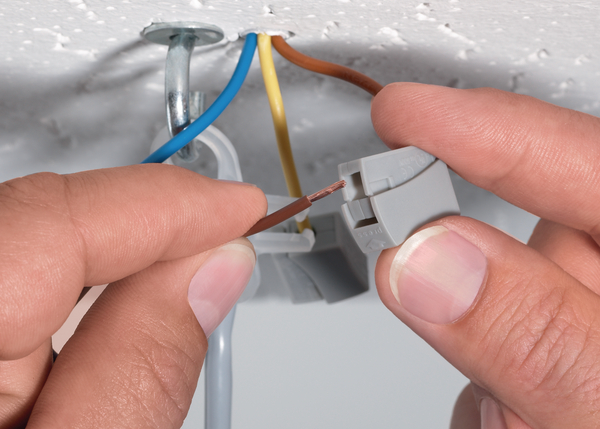

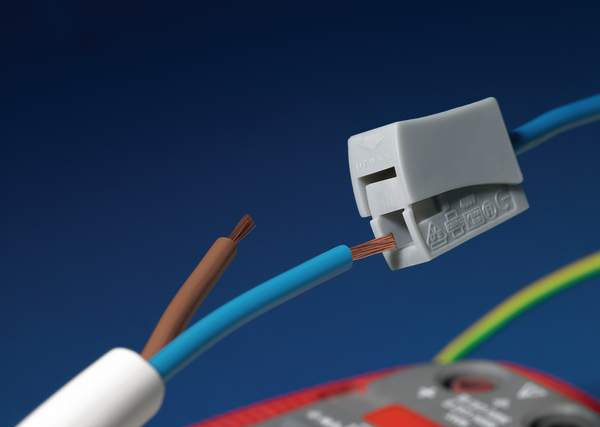

Kattovalaisimet on helppo kytkeä ilman työkaluja hankalissa ja ahtaissa käyttökohteissa

Hyväksynnät

Käyttöalue

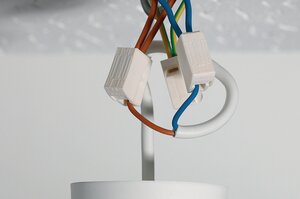

Sarjan tyypillinen käyttökohde on valaisinasennukset joissa lankamainen syöttöjännitejohdin (ML) ja valaisimen monisäikeinen johdin (MKEM) liitetään rasialiittimessä.

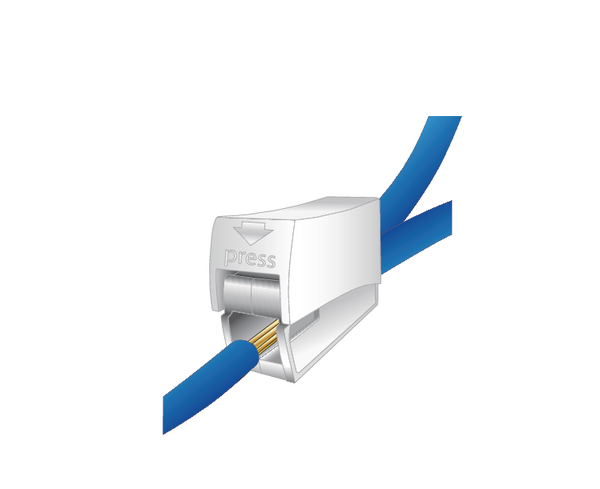

Lähtöliitäntään voidaan kytkeä lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen (MKEM) johdin helposti painettavalla jousiliittimen lukitusmekanismilla.
HECL-1/1
Syöttöliitäntä: 1 x 0,75 - 2,5 mm² lankamainen johdin (ML).
Lähtöliitäntä: 1 x 0,5 - 2,5 mm² lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen johdin (MKEM).
HCL-2/1
Syöttöliitäntä: 1 x 0,75 - 2,5 mm² lankamainen johdin (ML).
Lähtöliitäntä: 2 x 0,5 - 2,5 mm² lankamainen (ML), monisäikeinen (MK) tai hienosäikeinen johdin (MKEM).

HelaCon Lux-sarja soveltuu esimerkiksi seuraavien teollisuuden alojen käyttökohteisiin

Elektroniikkateollisuus

Muita saman tuoteryhmän tuotteita

Rasialiittimet, valaisinasennuksiin >

Perustiedot

GLOBAL PART DESCRIPTION	HECL-2/1-PA66-WH
Lyhyt kuvaus	HelaCon-sarjan rasialiittimillä johtimet liitetään helposti, nopeasti ja luotettavasti. Liittimissä on jokaiselle johtimelle oma asennusaukko ja erilliset liitäntäjouset. HelaCon Plus-sarja soveltuu lankamaiselle (ML) ja monisäikeiselle (MK) max. 2,5 mm² johtimille. HelaCon Easy-sarja soveltuu lankamaiselle (ML) max. 2,5 mm² johtimille. Rasialiittimen max. nimellisjännite on 450 V.
Napaluku	3
Pakkaus	100kpl
Pakkaus	Kartonki
Tuoteperhe	HelaCon Lux-sarja
Tuoteryhmä	Rasialiittimet, valaisinasennuksiin
Väri	Valkoinen (WH)

Tuotteen mittatiedot

Johdinalue (VDE)	0,5 mm² - 2,5mm²

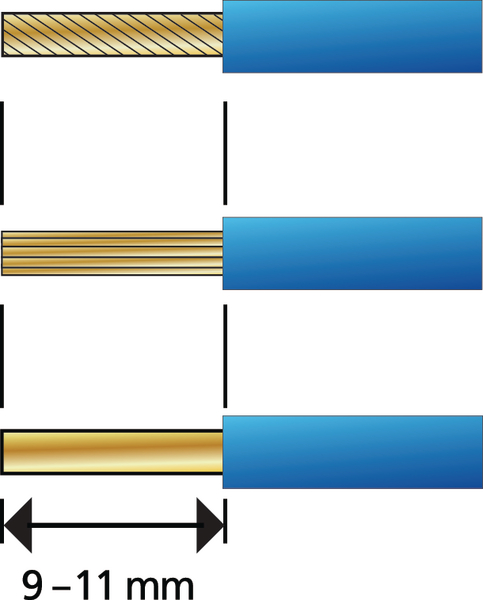

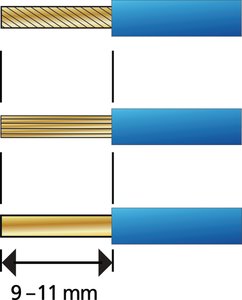

Johdineristeen kuorintapituus	11mm

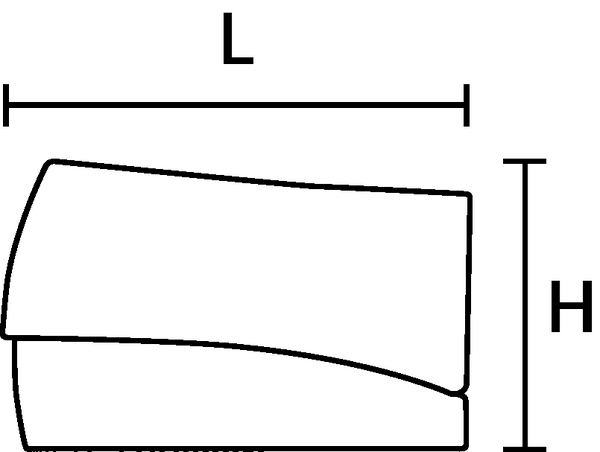

Korkeus (H)	15.8mm

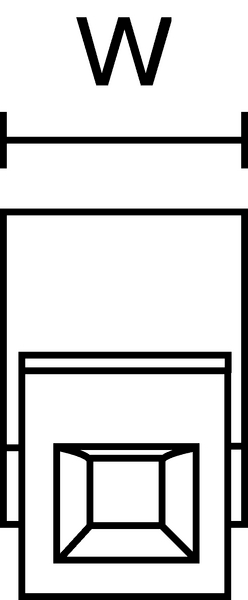

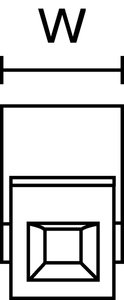

Leveys (W)	9.5mm
Maks. nimellisjännite	450V
Maks. nimellisvirta	24A
Pituus (L)	20.8mm

Materiaalitiedot ja hyväksynnät

Halogeenivapaa	Kyllä
Käyttölämpötila-alue - °C	-5 °C - +100 °C
Materiaali	Polyamidi 6.6 (PA66)
Materiaalin paloluokka	UL94 V2
Spesifikaatiot
Spesifikaatiot	CEBEC, cULus, DIN EN 60998-2-2:2005-03, EN 60998-2-2:1993, ENEC, FIMKO
