Nippusidetyökalut: Käsikäyttöiset- ja automaattiset sidontakoneet

Nippusidetyökalut varmistavat nippusiteen tasalaatuisen sidontakireyden ja turvallisen sileän katkaisujäljen

Nippusidetyökalut – luotettavat ja helppokäyttöiset

Automaattiset sidontakoneet CPK hybrid

Kaikki nippusidetyökalut eivät ole samanlaisia ja siihen on hyvä syy. Käsikäyttöiset nippusidetyökalut soveltuvat monipuolisesti useisiin käyttökohteisiin, joissa sidontamäärät ovat pieniä tai keskisuuria. Paineilmalla ja sähköllä toimivat nippusidetyökalut soveltuvat sarjatuotantoon kiinteissä työpisteissä. Nykyisessä sarjatuotannossa kestävyys ja tehokkuus ovat huomioon otettavia vaatimuksia; Nippusidetyökalut ovat luotettavia ja miellyttäviä myös pitkäaikaisessa käytössä.

Siksi HellermannTytonilla on ohjelmassa laaja valikoima käsikäyttöisiä ja paineilmalla toimivia nippusidetyökaluja sekä sähköllä toimivia automaattisia sidontakoneita.

Nippusidetyökalulla saadaan laadukas sidonta jokaisella kerralla viikon jokaisena työpäivänä. Nippusidetyökalu kiristää nippusiteen joka kerta ennalta määriteltyyn sidontakireyteen ja katkaisee nippusiteen sileäksi. Esimerkiksi sivuleikkureilla tai saksilla katkaistaessa, nippusiteen häntä voi jäädä veitsenteräväksi ja vaurioittaa viereisiä johtimia tai asentajaa.

Nippusidetyökalujen käyttö myös nopeuttaa nippusiteiden asennusta monissa eri käyttökohteissa.

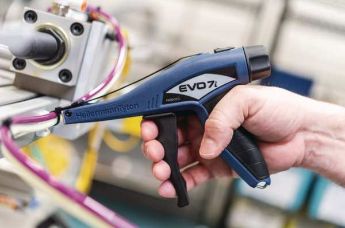

Katso videolta, kuinka nippusiteet asennetaan laadukkaasti ja turvallisesti ammattikäyttöön suunnitellulla EVO7-nippusidetyökalulla.



Automaattiset sidontakoneet CPK hybrid ja ATS3080 Tehokas ja nopea sidontajärjestelmä moniin käyttökohteisiin

Sähköllä toimivat sidontakoneet ovat luotettavuutensa, helppokäyttöisyytensä ja nopeutensa ansiosta ideaalisia vaihtoehtoja sarjatyökohteisiin jopa 80 mm nipun halkaisijoille. HellermannTyton valmistaa itse sidontakoneet. Tämä helpottaa ja nopeuttaa prosessia huoltoasioissa sekä mahdollisissa käyttöön liittyvissä kysymyksissä.

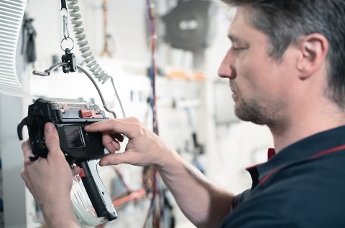

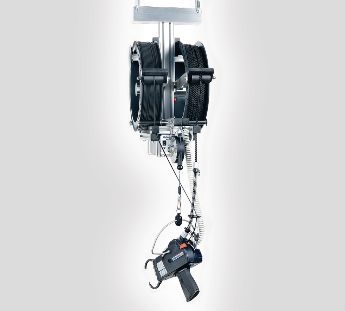

Sidontakoneet voidaan asentaa sarjatuotantolinjaan kiinteästi tai ripustustelineeseen jossa järjestelmä kiinnitetään työpisteen yläpuolelle. Tuoteohjelmaan kuuluu myös ankkureita ja kiinnikkeitä eri sovelluksiin.

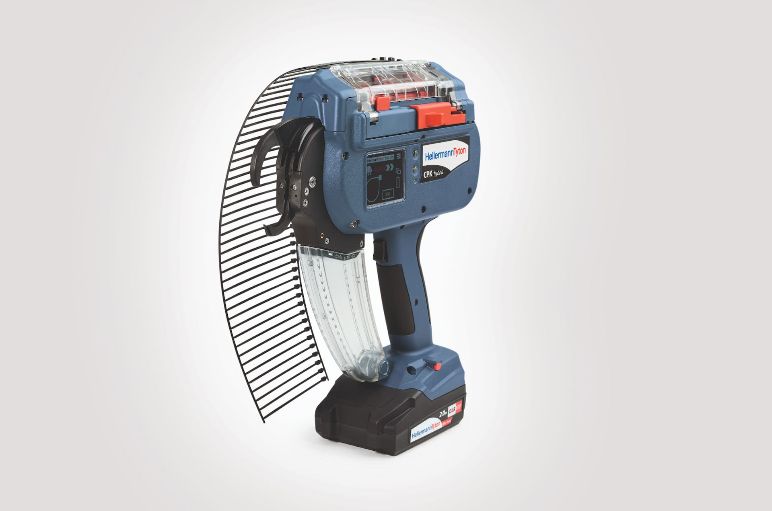

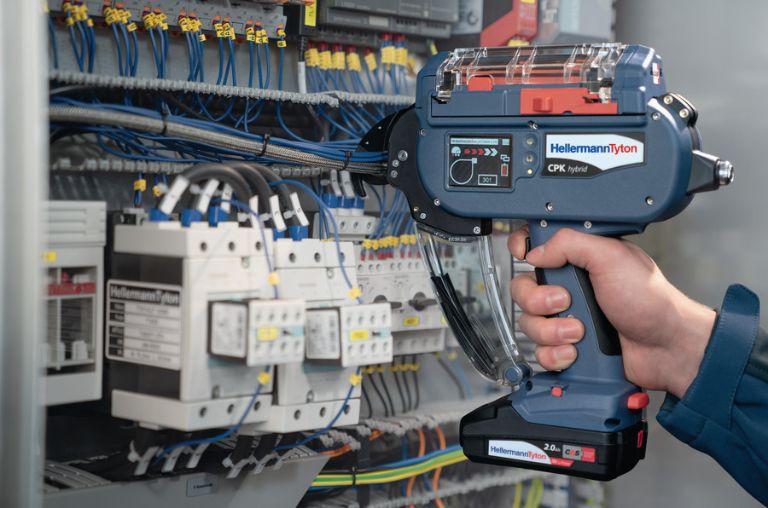

Automaattinen sidontakone CPK hybrid. Automaattinen sidonta maks. 20 mm nipun halkaisijalle

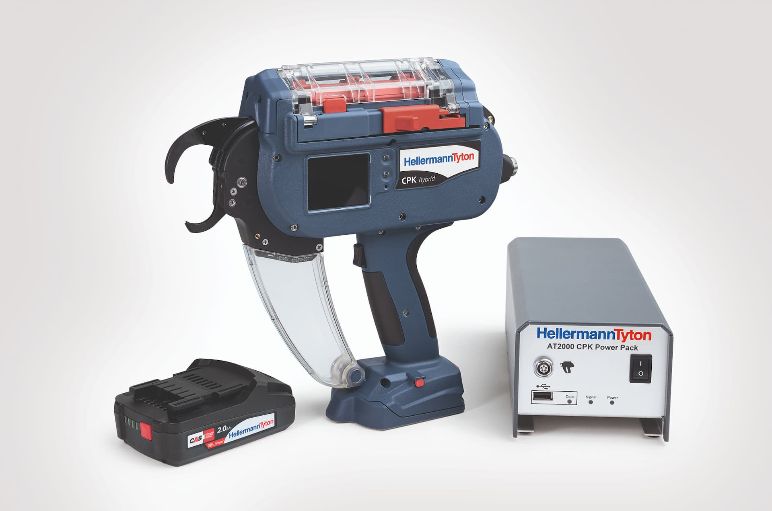

Automaattinen sidontakone CPK hybrid

Autotool 2000 CPK hybrid : Täysin automaattinen, sähköllä toimiva sidontakone maks. 20 mm nipun halkaisijoille. Nippusidetyökalu sitoo, kiristää ja katkaisee nippusiteen täysin automaattisesti. Suunniteltu erityisesti teollisen johdinsarjavalmistuksen, pakkauslinjojen tai muihin sarjavalmistuksen käyttökohteisiin. Ainutlaatuista Autotool CPK -hybrid-sidontakonetta on mahdollista käyttää johdottomasti 18 V Li HD -akulla tai verkkovirralla virtalähteen avulla. Päätös on sinun. Sidonta on aina nopea ja lopputulos luotettava.

Ominaisuudet ja edut:

  • Sidonta-aika 0,65 - 1,0 s (sidonta, kiristys ja katkaisu)
  • Maks. nipun halkaisija 20 mm
  • Nopeuttaa merkittävästi sidontaprosessia
  • Akku lisää työkalun käytön joustavuutta
  • Täydellä akkuvarauksella vähintään 8000 sidontaa, akun lataus kestää vain n. 30 min.
  • "HT Data management" ohjelmisto sidontojen dokumentointiin ja seurantaan
  • Tasalaatuinen ja luotettava sidonta
  • Säädettävä sidontakireys ja elektroninen vikadiagnosointi

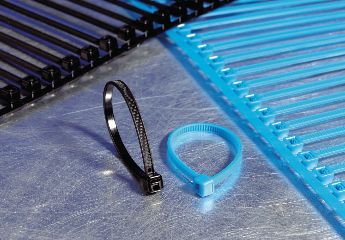

  • Johdinsiteet ovat saatavana 50 kpl nauhassa ja 3500 kpl rullassa
  • Autotool 2000 CPK hybrid-sidontakone on mahdollista integroida osaksi automaattista tuotantolinjaa käyttämällä ohjausyksikköä

Lisätarvikkeet:



Video CPK hybrid-sidontakone:

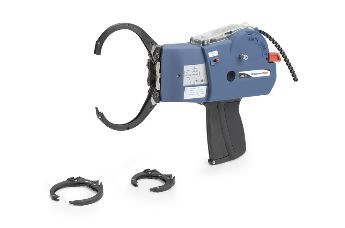

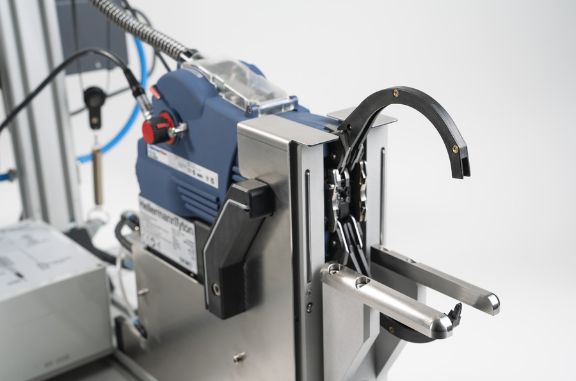

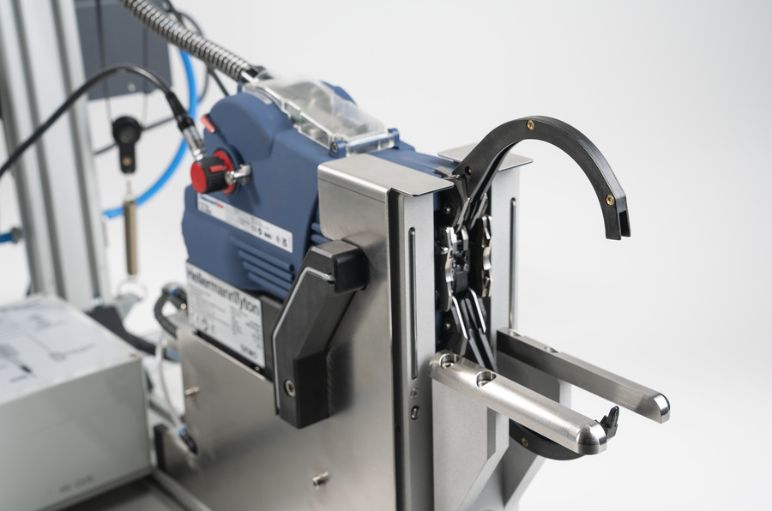

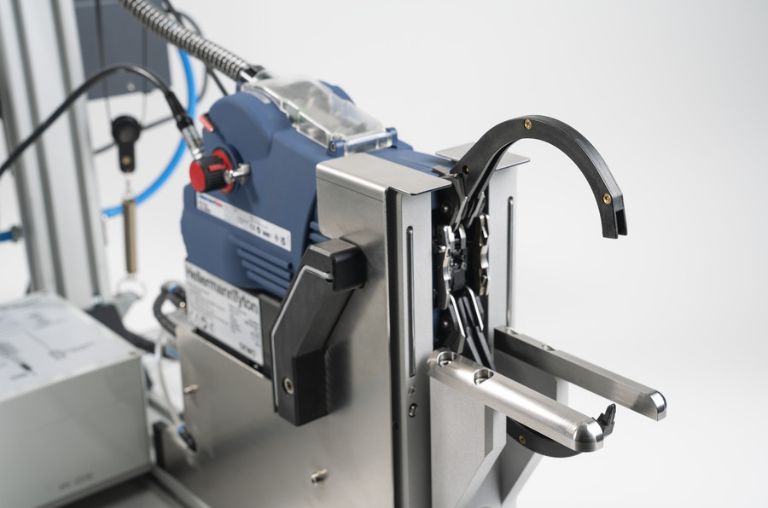

ATS3080: Automaattinen sidontakone maks. 100 mm nipun halkaisijoille

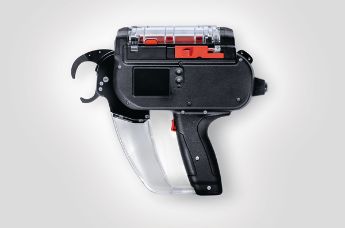

Automaattinen sidontakone ATS3080

ATS3080: Täysin automaattinen, sähköllä toimiva sidontakone maks. 100 mm nipun halkaisijoille. Nippusidetyökalu sitoo, kiristää ja katkaisee sidenauhan täysin automaattisesti. Suunniteltu erityisesti teollisen johdinsarjavalmistuksen, pakkauslinjojen tai muihin sarjavalmistuksen käyttökohteisiin.

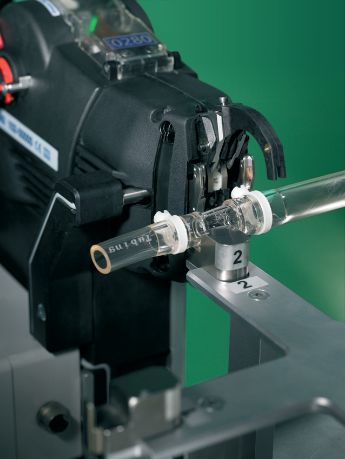

Saatavana olevan asennussarjan avulla sidontakone on mahdollista integroida täysin automatisoituihin tuotantolinjoihin ja -robotteihin.









Ominaisuudet ja edut:

  • Suuri sidontakapasiteetti ja erittäin lyhyt sidonta-aika (1,1 s - 2,4 s per sidonta nipun halkaisijasta riippuen).
  • Sidontanauhan ulkopuolinen hammastus ei vaurioita pehmeä vaippaisia johtimia ja kaapeleita
  • Sidontakone käyttää tarkasti vain sen sidontanauhan pituuden, joka tarvitaan nipun sidontaan ja säästää siten materiaalia.
  • Saatavana 4 eri kokoista sidontaleukaa maks. 30 mm, 50 mm, 80 mm ja 100 mm nipun halkaisijoille
  • Sidontanauha toimitetaan 500 m ja lukko-osat 5000 kpl rullissa
  • ATS3080 sidontakone on mahdollista integroida automatisoituun tuotantolinjaan

Lisätarvikkeet:

Tutustu ATS3080-sidontakoneen erilaisiin mahdollisuuksiin tässä videossa:

Käsikäyttöiset nippusidetyökalut

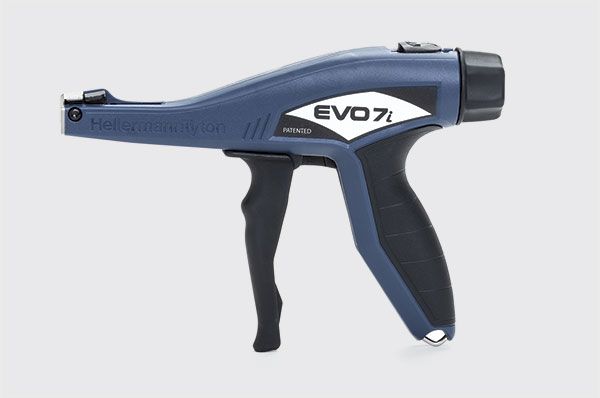

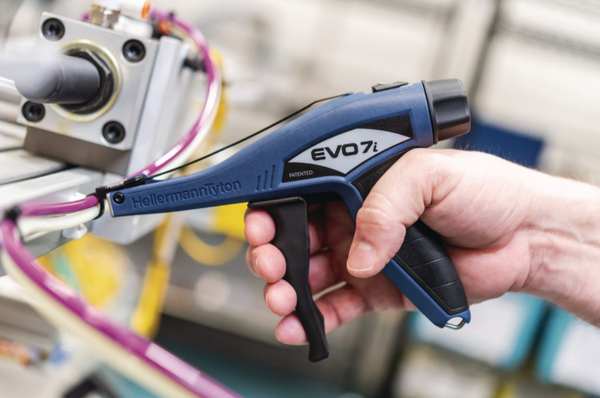

Muovisille nippusiteille: EVO7 ja EVO9 – luotettavaan ja laadukkaaseen kiristykseen ja katkaisuun.

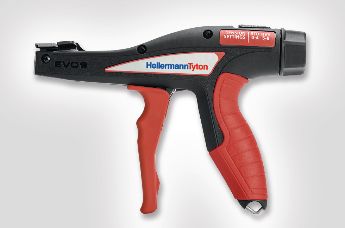

Nippusidetyökalu EVO9

HellermannTytonin EVO-sarjan nippusidetyökalut muovisille nippusiteille ovat markkinoiden ergonomisimmat ja kestävimmät työkalut tehokkaaseen ja tasalaatuiseen asennukseen.

EVO7i- ja EVO9- sarjan nippusidetyökalujen tekniikka vähentää merkittävästi nippusiteiden kiristämiseen ja katkaisuun tarvittavaa voiman määrää.

Ominaisuudet ja edut:

  • Ergonominen kädensija tarjoaa turvallisen, miellyttävän ja pitävän otteen
  • Ohjelmassa eri versiot parhaan soveltuvuuden valintaan: EVO7 ja EVO9 (liipaisimen liike 90 mm), EVO7SP ja EVO9SP (liipaisimen liike 80 mm)
  • Innovatiivinen TLC-teknologia (kiristys/lukitus/katkaisu-teknologia)
  • Kestävä rakenne, erittäin vähäinen huoltotarve
  • EVO7 maks.  4,8 mm ja EVO9 maks. 13,5 mm leveille muovisille nippusiteille
  • Pidennetty kapea kärkiosa soveltuu ahtaisiin käyttökohteisiin
  • Helppo ja nopea sidontakireyden valinta
  • Varakatkaisuteräsarja on helppo vaihtaa kuluneen tilalle

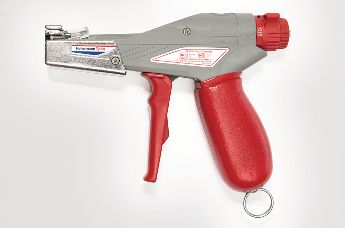

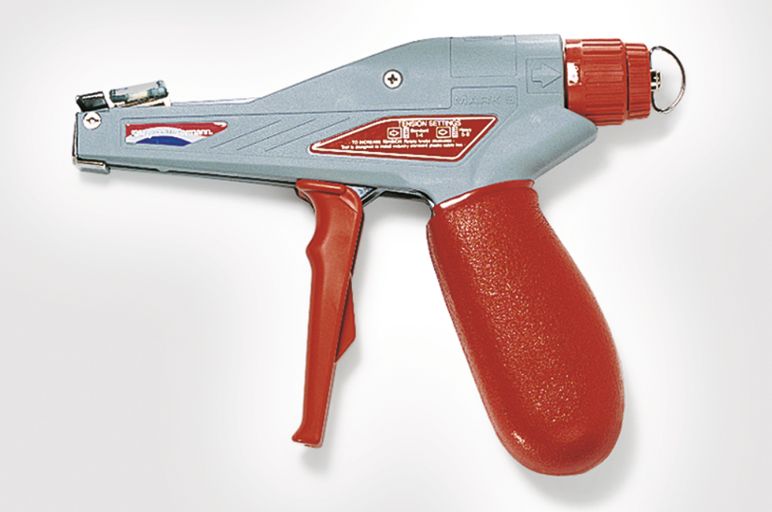

Teräsnippusiteille: MK9SST, maks. 16 mm leveille teräsnippusiteille

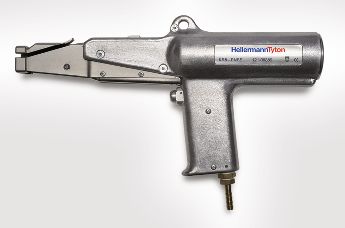

MK9SST työkalu teräsnippusiteille

MK9SST on kevyt ja ergonomisesti muotoiltu nippusidetyökalu MBT-sarjan teräsnippusiteiden kiristykseen ja katkaisuun.
MK9SST-nippusidetyökalu kiristää ja katkaisee MBT-sarjan teräsnippusiteen siististi asetetussa sidontakireydessä.
Työkalussa on kaksi sidontakireysvaihtoehtoa ja lisäksi molemmissa hienosäätömahdollisuus.

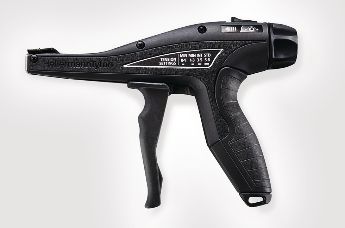

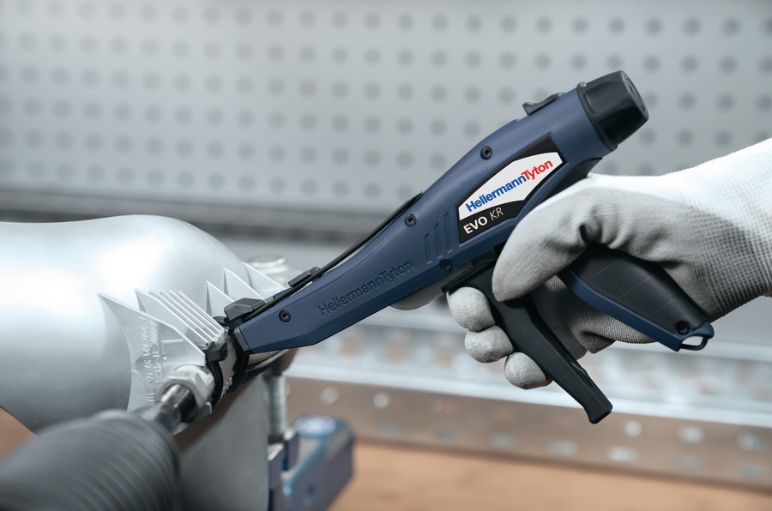

EVO KR: Nopea, helppo KR-sarjan nippusiteiden asennustyökalu

EVO KR

EVO KR -asennustyökalu: Helppokäyttöinen, ergonominen ja aikaa säästävä

  • KR-sarjan nippusiteen kiristys, lukitus ja siisti katkaisu vain kahdella työkalun liipaisimen liikkeellä
  • Nippusiteen sidenauhan asettaminen asennustyökaluun on nopeaa ja helppoa
  • Innovatiivinen muotoilu
  • Ergonomisesti muotoiltu kahva, liipaisin ja kärki
  • Kestävä ja kevyt lasikuituvahvistettu muovikuori
  • TLC-toiminto (kiristys/lukitus/katkaisu-teknologia) minimoi käyttäjän käteen kohdistuvan rasituksen

Paineilmalla toimivat nippusidetyökalut muovisille nippusiteille

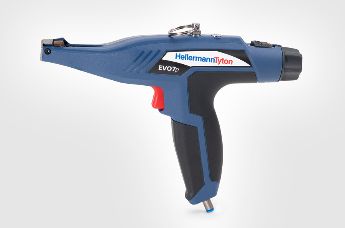

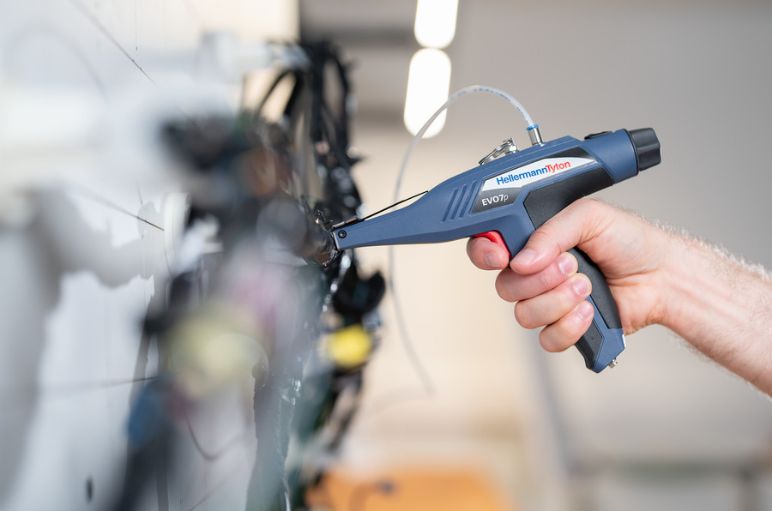

MK7P: Kevyt, nopea ja luotettava nippusidetyökalu

MK7P

MK7P-nippusidetyökalu on erittäin nopea, helppokäyttöinen ja kestävä. Työkalu kiristää ja katkaisee nippusiteen asetetulla sidontakireydellä liipaisimen painalluksella. Nippusiteen sileä katkaisujälki vähentää vaurioriskiä. Työkalu poistaa katkaistun nippusiteen hännän automaattisesti.

Edut:

  • Kestävä ja kevyt lasikuituvahvistettu muovikuori
  • Maks. nippusideleveys 4,8 mm
  • Säädettävä sidontakireys
  • Suuri sidontakiristys- ja katkaisunopeus
  • Nippusiteen katkaisu, kun valittu sidontakireys on saavutettu
  • Varakatkaisuterä on helppo vaihtaa kuluneen tilalle

Leveämmille johdinsiteille suosittelemme paineilmalla toimivaa MK9P asennustyökalua.

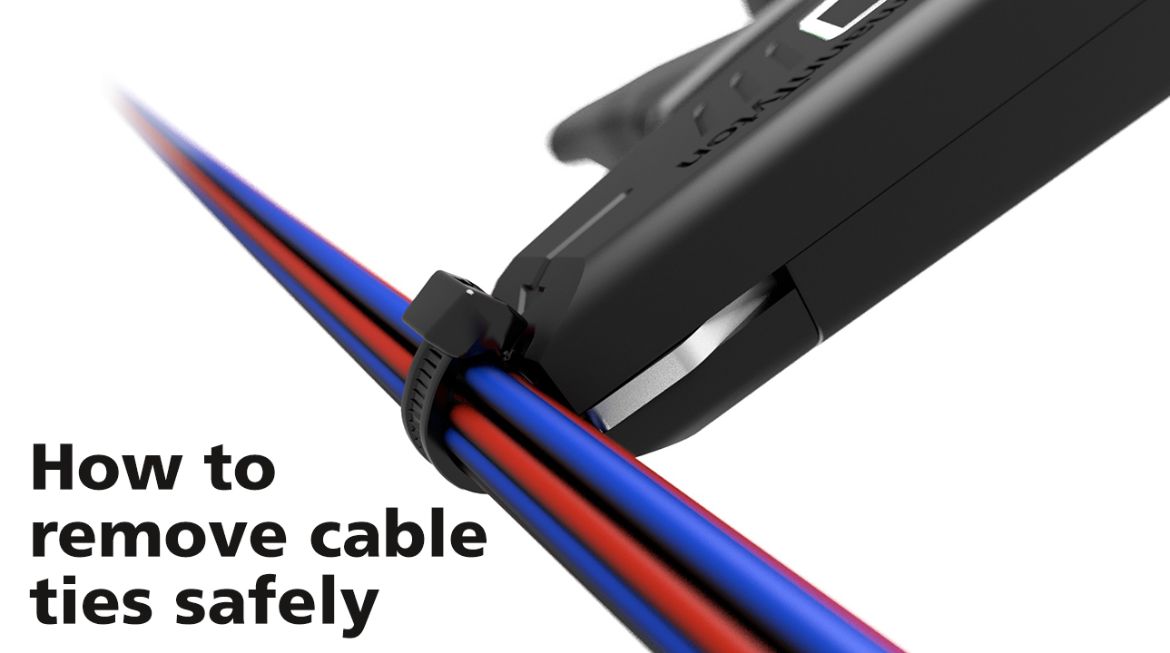

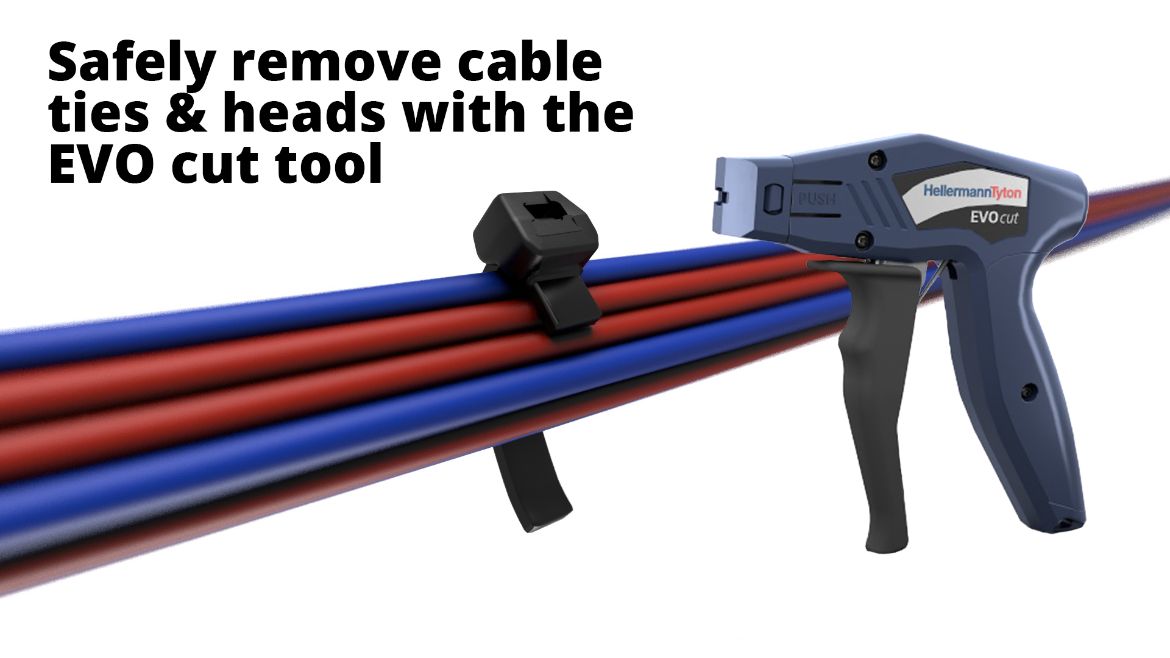

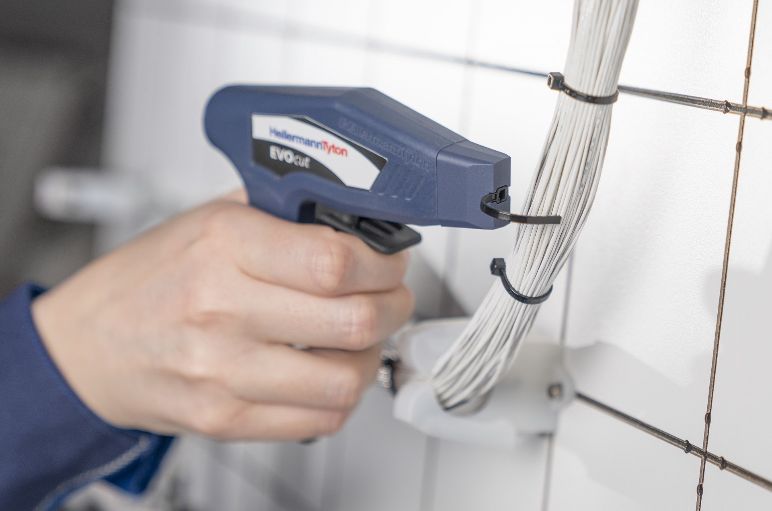

Nippusiteiden katkaisutyökalu: Katkaise muoviset nippusiteet EVO cut-työkalulla turvallisesti, johdineristettä vaurioittamatta

EVO cut-katkaisutyökalu soveltuu asennettujen muovisten nippusiteiden turvalliseen poistamiseen. Tavallisen sivuleikkurin käyttö nippusidettä katkaistaessa voi vaurioittaa johdineristettä tai kaapelivaippaa. Uuden EVO cut-katkaisutyökalun avulla nippusiteet poistetaan tehokkaasti ja turvallisesti.

EVO cut-katkaisutyökalu soveltuu laaja-alaisesti useiden teollisuuden alojen kaapeliasennuksiin.

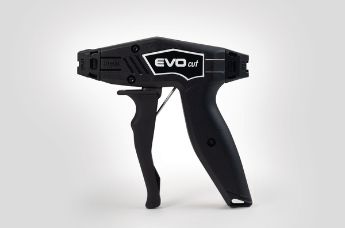

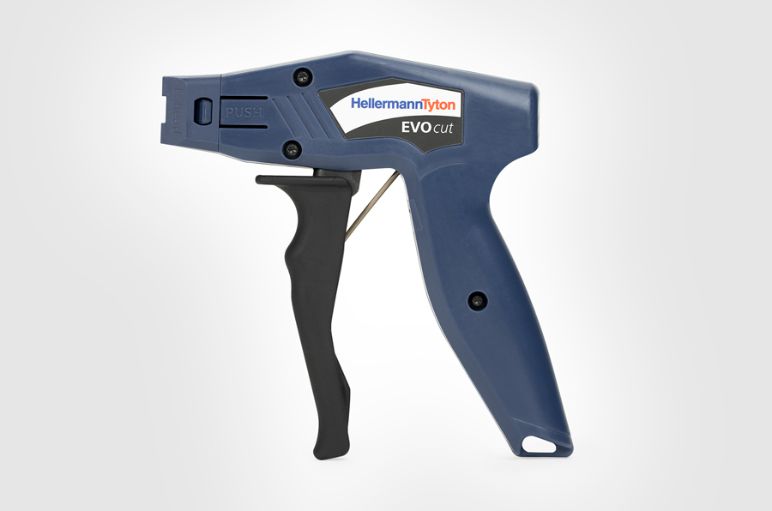

EVO cut



EVO cut on kevyt, ergonomisesti muotoiltu ja helppo käyttää yhdellä kädellä.

Työkalun kuori on valmistettu kestävästä lasikuituvahvisteisesta polyamidista.

Johdineriste ja kaapelivaippa säilyvät asennettua nippusidettä katkaistaessa vaurioitumatta työkalun kärkiosien tarkasti mitoitettujen katkaisuterien ansiosta.

Turvalliseen katkaisuun valitaan nippusiteen leveyden mukaan sille sopiva kärkiosa.

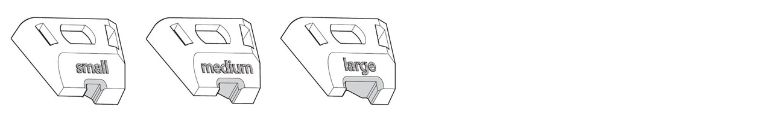

EVO cut-katkaisutyökalun mukana toimitetaan 3 eri kokoista kärkiosaa:


EVO cut kärkiosat EVO cut kärkiosat


Yhteenveto kärkiosista, jolla voit katkaista HellermannTyton-nippusiteet turvallisesti:



Kärkiosan tunnus Maks. johdinside leveys mm Maks. johdinside paksuus mm T-sarja OS-sarja X-sarja CTT-sarja PEEK-sarja
SMALL 3,6 mm 1,2 mm T18
T30
T18_OS
T30_OS
X20 CTT20 PT2A
MEDIUM 4,8 mm 1,3 mm T40
T50
T80
T50_OS X80 CTT60 PT3B
PT220
LARGE 7,8 mm 1,8 mm T120
T150
T120_OS X120 / /

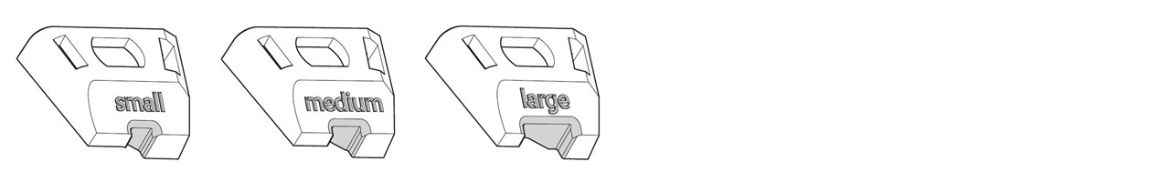

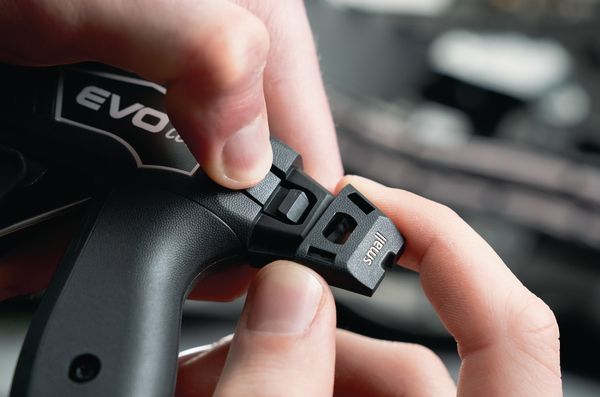

EVO cut kärkiosat

Kaikki kärkiosat ovat luotettavasti kiinnitetty EVO cut -katkaisutyökaluun ja ne voidaan helposti vaihtaa.

Työkalun painikkeen kevyt painallus vapauttaa lukitusmekanismin ja kärkiosa voidaan vetää irti.

Toinen kärkiosa painetaan paikoilleen yhtä helposti.

HellermannTyton nippusiteiden asennustyökalujen huoltopalvelu

CPK hybrid





HellermannTyton tarjoaa kaikille tuoteohjelman nippusidetyökaluille korjaus- ja huoltopalvelun.
Korjauksen ja huollon yhteydessä AT2000 CPK – ja ATS3080 -automaattiset sidontakoneet päivitetään aina viimeisimpään versioon mikäli sellainen on järjestelmään saatavana.









Nippusidetyökaluja on laaja valikoima: Ohjelmamme sisältää soveltuvat työkalut jokaiseen käyttökohteeseen



Automaaattiset sidontakoneet muovisille nippusiteille:

Paineilmakäyttöiset nippusidetyökalut muovisille nippusiteille:

Paineilmakäyttöiset nippusidetyökalut teräsnippusiteille:

Käsikäyttöiset nippusidetyökalut muovisille nippusiteille:

Käsikäyttöiset nippusidetyökalut teräsnippusiteille:

FAQ – Usein kysyttyä

Mitä TLC tarkoittaa?

TLC logo

TLC (Tension/Lock/Cut, - kiristys/lukitus/katkaisu) -teknologian avulla EVO7- ja EVO9-sarjan työkalujen käyttö on ergonomista ja rasittaa vähemmän asentajan käsiä.

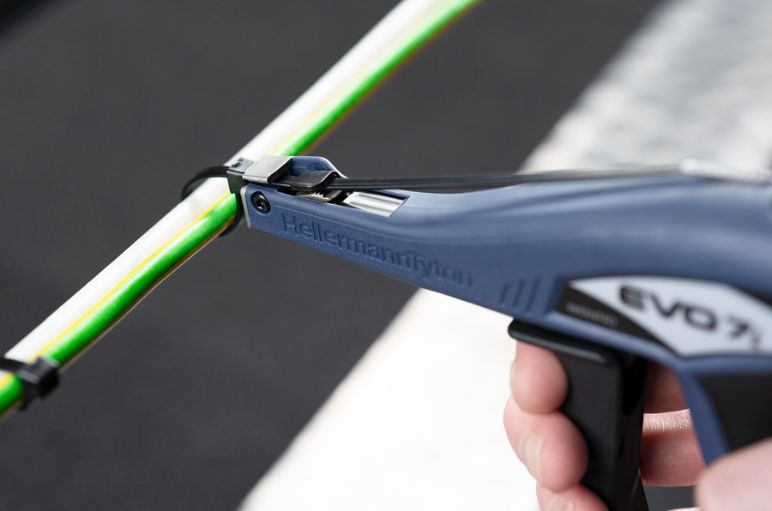

Kiristys

1. Kiristys (Tension)

Työkalu kiristää nippusiteen asetetulle sidontakireydelle.

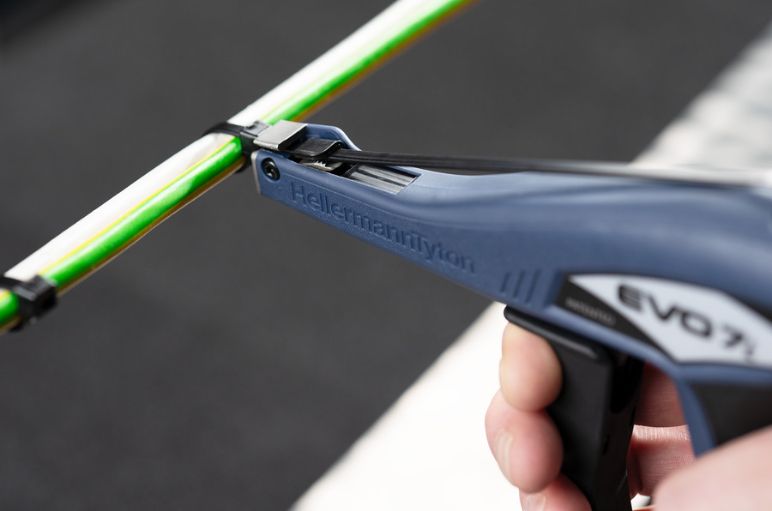

Lukitus

2. Lukitus (Lock)

Kun asetettu sidontakireys on saavutettu, nippusidetyökalu automaattisesti lukitsee nippusiteen sidenauhan ennen katkaisua. Käsivoimaa nippusiteen kireänä pitämiseen ei näin tarvita.

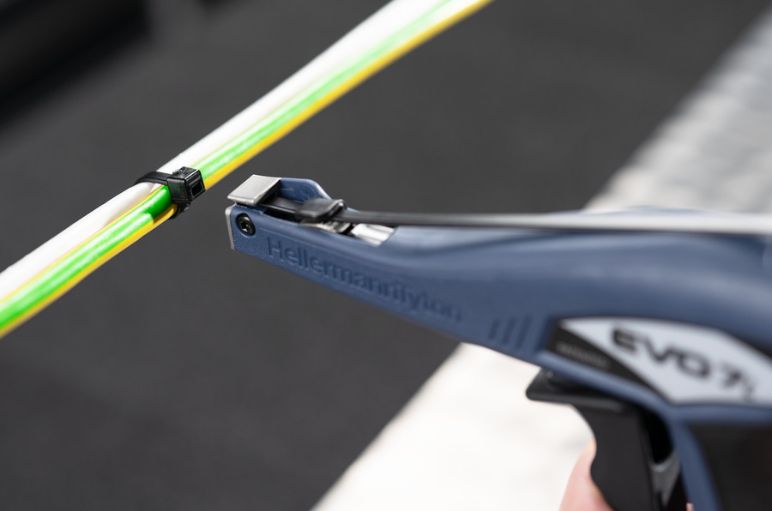

Katkaisu

3. Katkaisu (Cut)

Asentajan tarvitsee vain vetää liipaisinta kevyesti ja työkalu katkaisee nippusiteen siististi.

EVO-nippusidetyökalujen TLC-teknologian edut ovat selkeitä kaikille asentajille, jotka ovat aiemmin käyttäneet nippusidetyökaluja. Teknologia vähentää huomattavasti asentajan käsiin kohdistuvaa rasitusta. Tämä puolestaan edesauttaa asentajan työmukavuutta ja vähentää rasitusvammojen aiheutumisriskejä.

Missä tarvitaan automaattista sidontakonetta?

Automaattista sidontakonetta suositellaan käyttökohteisiin, joissa tehdään satoja tai jopa tuhansia sidontoja päivittäin. Käyttökohteet ovat esimerkiksi johdinsarjavalmistuksessa tai pakkauslinjoilla.
Automaattiset sidontakoneet on suunniteltu käytettäväksi tehdasolosuhteissa, ne eivät sovellu esim. rakennustyömaille tai muuten suurta liikuteltavuutta vaativiin käyttökohteisiin.

Miksi nippusidetyökaluja on eri pituisella liipaisimen liikkeellä?

HellermannTytonin tuotesuunnittelun tavoite on kehittää mahdollisimman käyttäjäystävälliset ja ergonomiset nippusidetyökalut
EVO-sarjan EVO7SP - ja EVO9SP -nippusidetyökaluissa on lyhyempi liipaisimen liike lyhyempi.

Kuinka nippusidetyökalut toimivat?

Nippusidetyökaluja käytetään usein käyttökohteissa, joissa nippusiteitä käytetään suuria määriä. Nippusidetyökalun tarkoitus on nopeuttaa nippusiteiden asennusta ja katkaista sidenauhan ylijäävä pituus siististi. Lisäksi nippusidetyökalu helpottaa nippusiteen kiristämistä erityisesti käyttökohteissa, joissa asennustila on rajallinen. Nippusidetyökalu vähentää asentajan käsiin kohdistuvaa rasitusta.
