Johdotuskourut: Suojaa johtimia ja asentajia

Johdotuskouruilla järjestystä johdinkaaokseen

HelaDuct-johdotuskourut laatutietoiseen keskusvalmistukseen:
• Johtimien hallinta on entistä turvallisempaa ja tehokkaampaa.
• Sähkökeskuksesta saa tehtyä järjestelmällisemmän ja ammattimaisen näköisen.

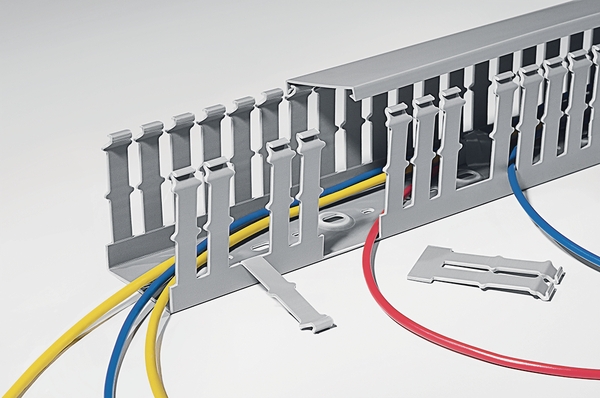

HelaDuct-johdotuskoururut laatutietoiseen keskusvalmistukseen:

Johdotuskourujemme edut:
1.HelaDuct on johdotuskourujärjestelmä jonka innovatiiviset johdinpidikkeet ja lisätarvikkeet lisäävät luotettavuutta.
2. Sileät reunat suojaavat johtimien eristeitä eivätkä aiheuta vammoja sormiin ja käsiin.
3. Irrotetuista lamelleista ei jää teräviä reunoja, sillä ne irrotetaan merkittyjä katkaisukohtia pitkin. Myös sivulamellit voi irrottaa jättämättä teräviä reunoja merkittyjä katkaisukohtia pitkin.
4. Kansi pysyy tukevasti paikallaan haastavissakin käyttökohteissa, kuten pystyasennuksissa ja kovassa tärinässä esimerkiksi laivoissa, junissa tai tuulivoimapuistoissa.

Lisätietoja johtimien järjestämisestä ja kiinnittämisestä:



Lisätietoa johtimien ja asentajien optimaalisesta suojaamisesta:



Johdotuskourujen hyödyt sähkökeskuksissa

HelaDuct-johdotuskouruvalikoimassa on kattavasti leveyksiä (15–150 mm) ja korkeuksia (maks. 100 mm).

Kaikissa HelaDuct-johdotuskouruissa on DIN EN 50085 -standardin mukainen pohjan rei’itys.

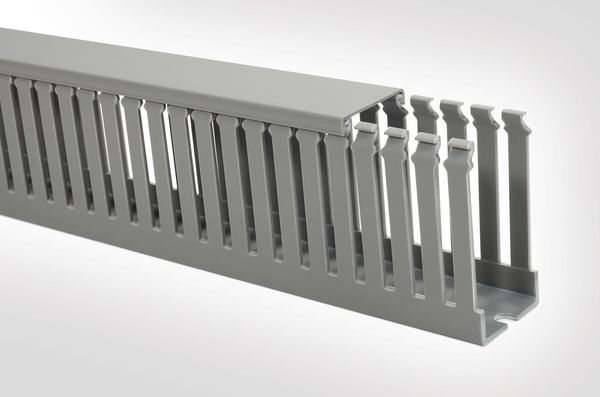

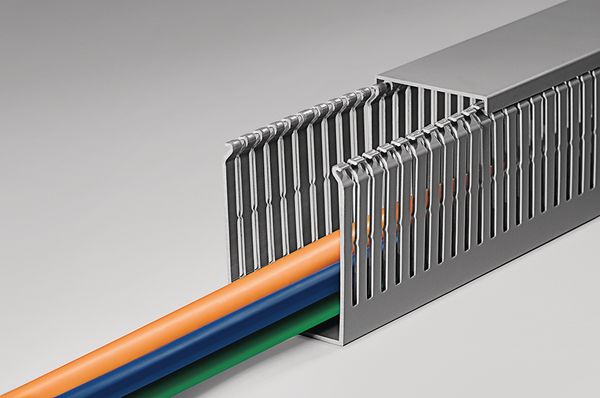

PVC-johdotuskourut

PVC-johdotuskouruja on saatavana

  • ohuille johtimille (HelaDuct HTWD-PN),
  • paksuille johtimille (HelaDuct HTWD-PW)
  • myös DIN-kokoluokkien johtimille (HelaDuct HTWD-PD).

Niitä käytetään sähkökeskuksissa, kytkentäjärjestelmissä ja erityisesti elektronisissa ohjausjärjestelmissä.

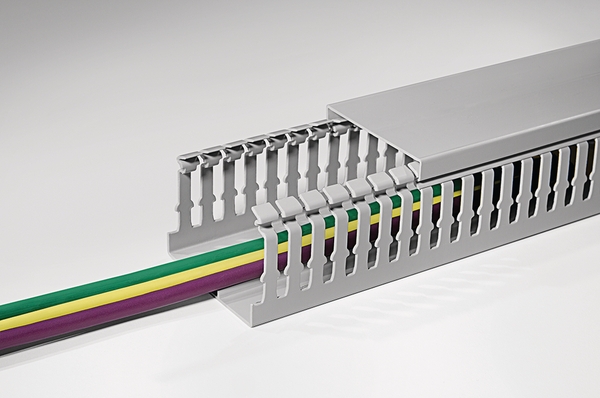

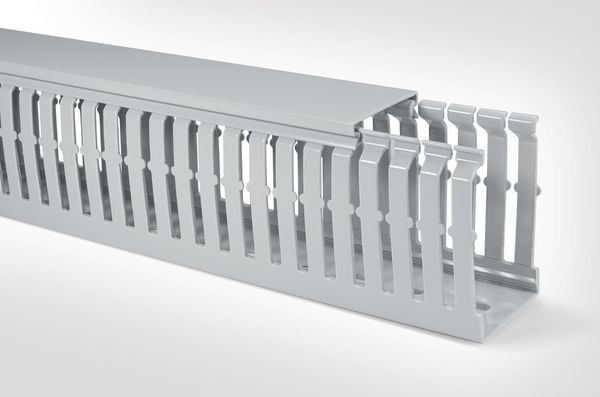

HelaDuct HTWD-HF

HelaDuct HTWD-HF -johdotuskouruja käytetään sähkökeskuksissa ja kytkentäjärjestelmissä, joihin kohdistuu tiukkoja materiaalien paloturvallisuutta koskevia vaatimuksia. Tällaisia kohteita ovat esimerkiksi julkinen liikenne, tunnelit, konesalit ja julkiset rakennukset.

Tärkeimmät edut:

  •  Erinomaiset paloturvallisuus ominaisuudet
  •  Kapeat lamellien välit sopivat ohuille johtimille

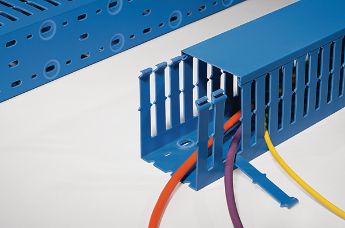

Siniset HTWD-PWB-kourut

HelaDuct-johtokouruohjelmaan kuuluu siniset HTWD-PWB-kourut, joita käytetään luonnostaan vaarattomien piirien merkintään esimerkiksi kemikaalitehtaissa tai muissa räjähdysvaarallisissa ympäristöissä ja käyttökohteissa.



HelaDuct-johdinpidikkeet ja muut lisätarvikkeet

HelaDuct-johdinpidikkeet ja lisätarvikkeet pitävät sähkökeskuksen järjestyksessä ja säästävät samalla aikaa ja rahaa.

HelaDuct-ohjelmaan kuuluu kahdenlaisia johdinpidikkeitä:

  1. HelaDuct HTWD-BWR -johdinpidikkeet kiinnitetään johdotuskourun pohjaan.
  2.  HelaDuct HTWD-NFWR- ja HTWD-WFWR-johdinpidikkeet kiinnitetään johdotuskourun lamelleihin.



HelaDuct-johdinpidikkeet ja muut lisätarvikkeet pitävät sähkökeskuksen järjestyksessä ja säästävät samalla aikaa ja rahaa.

HelaDuct HTWD-BWR -johdinpidikkeet on nopea ja helppo kiinnittää ja ne pitävät johtimet tukevasti paikallaan johdotuksen aikana erityisesti silloin, kun kourut asennetaan pystysuoraan tai kattoon.
 Ne kiinnittyvät huomattavasti varmemmin ja kestävämmin kuin tavanomaiset liimapohjaiset ratkaisut, koska ne kiinnitetään johdotuskouruun mekaanisesti.

Johdinpidikkeet on helppo kiinnittää johdotuskouruun. HTWD-BWR-johdinpidikkeet lukittuvat luotettavasti paikalleen johdotuskouruun kevyesti painamalla ja kiertämällä ruuvitaltalla.




 Edut:

  • Mekaaninen pidike on poikkeuksellisen tukeva eikä sen ominaisuudet muutu lämpimissä käyttökohteissa.
  • Johdinpidike kiinnitetään johdotuskourun korotettuihin kiinnitysreikiin.
  • Vähentää rasitusta johdotuskourun lamelleissa erityisesti kulmissa ja estää sivuseinien pullistumisen.
  • Sopii asennustilaa säästävästi johdotuskourun sisään.
  • Saatavana kaikkiin johdotuskourukokoihin 40 mm:n leveydestä ja korkeudesta alkaen.

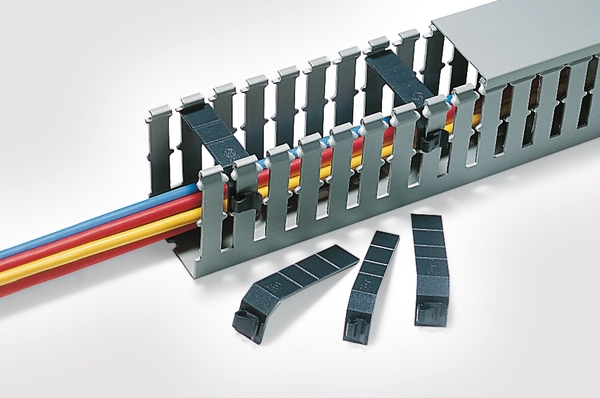

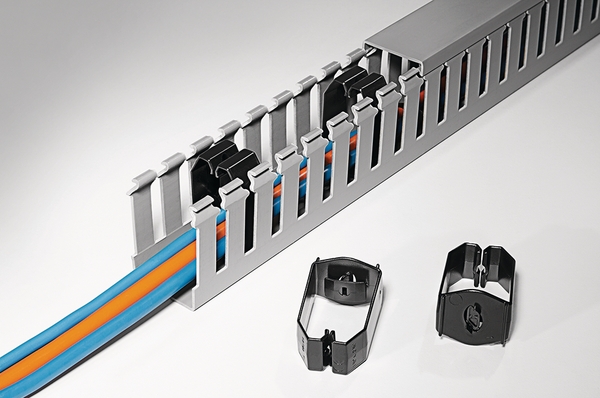

HelaDuct HTWD-NFWR ja HTWD-WFWR

HTWD-NFWR- ja HTWD-WFWR-johdinpidikkeet on helppo asettaa lamelleihin ja ne pitävät johtimet luotettavasti paikallaan, kun kansi irrotetaan.

Edut:

  • Estää johtimien putoamisen myös pystyasennuksissa.
  • Yksi johdinpidike kaikille johdotuskouruleveyksille: pidike napsautetaan paikalleen halutun levyisten katkaisukohtien avulla.
  • Lamellien pystyasento vapaasti säädettävissä.
  • Ei estä johtimien asettamista lamellien väleihin.

Pidikkeet on helppo kiinnittää johdotuskouruun. HTWD-NFWR- ja HTWD-WFWR-pidikkeet kiinnitetään johdotuskourun lamelleihin.

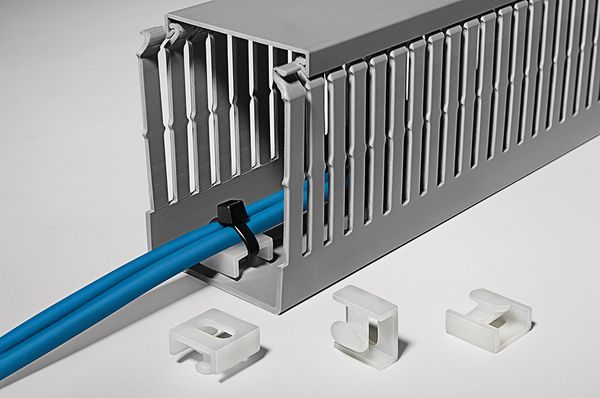

HelaDuct HTWD-CTH

HelaDuct HTWD-CTH kiinnitysankkuri ankkuroi johdinsiteen tiukasti johdotuskourun pohjaan. HTWD-TL -kiinnitysankkurilla ja HTWD-RB- kiskokiinnikkeellä johdotuskouru kiinnitetään DIN-kiskoon.

Edut:

  • Pitää kaikki komponentit lujasti paikallaan.
  • Johdinside on helppo pujottaa HTWD-CTH-kiinnitysankkurin läpi.
  • Johdinpidike kiinnitetään johdotuskourun korotettuihin kiinnitysreikiin.



Näet laadukkaan keskusvalmistusvalikoimamme klikkaamalla TÄSTÄ:

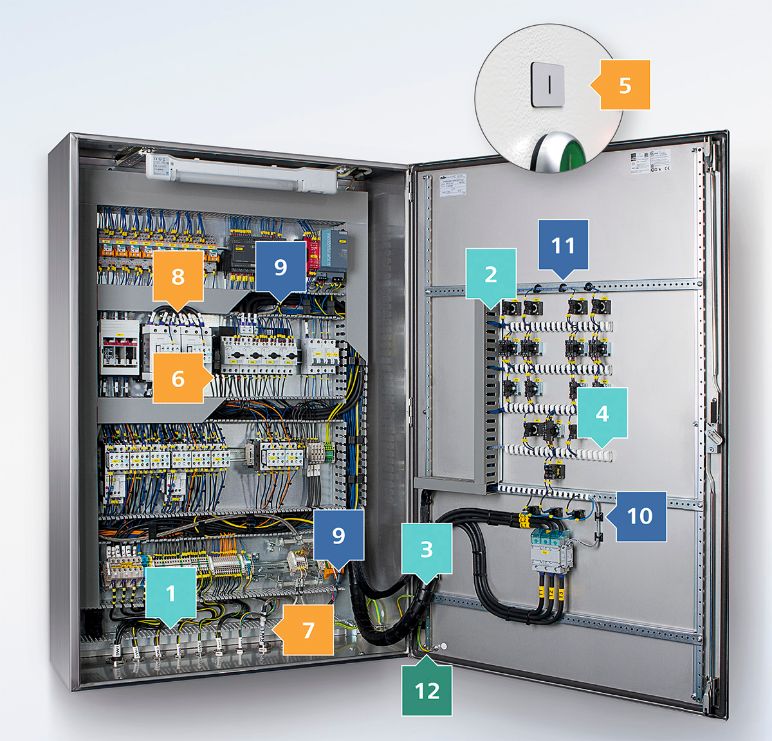

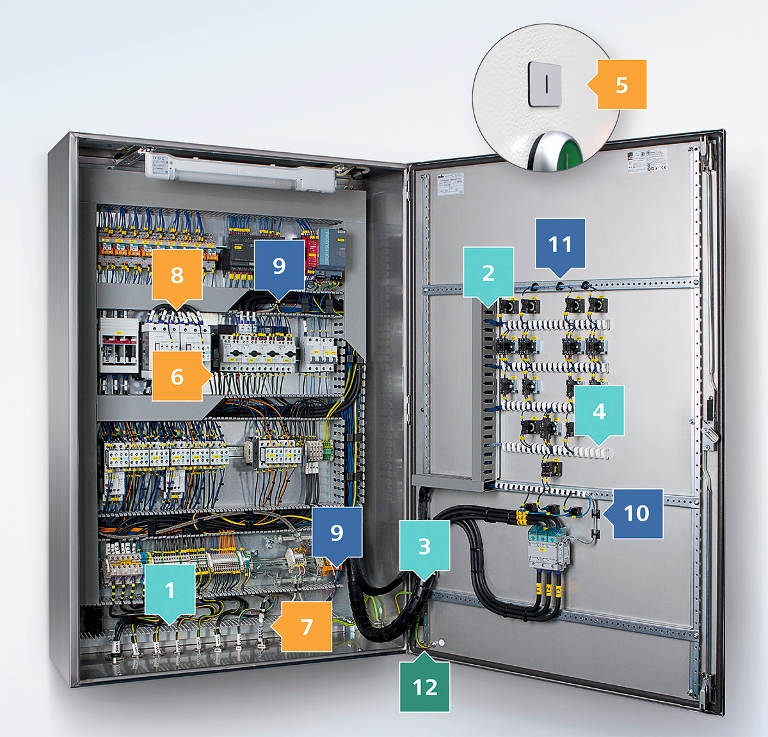

Kaapelinsuojaus

Kaapelinsuojaus
1) HelaDuct HTWD-PN: Johdotuskourut, joissa kapea lamellien väli. Lamellit on helppo ja turvallinen poistaa rakenteen katkaisukohtia pitkin.
2) HelaDuct HTWD-PW: Johdotuskourut, joissa leveä lamellien väli.
3) Helawrap HWPP: Halkaistu sidontaspiraali kaapelien ja johtimien niputtamiseen ja suojaukseen.

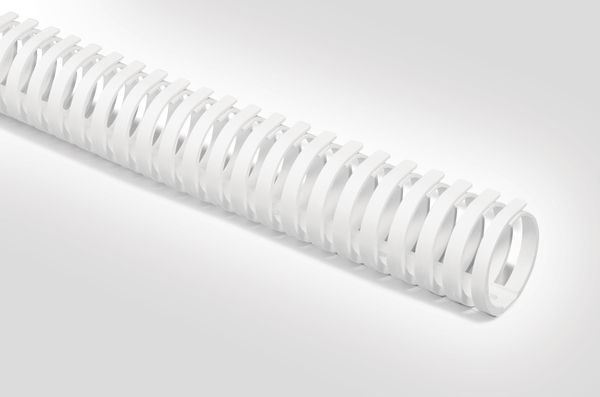

4) HelaDuct Flex: Taipuisat johdotuskourut soveltuvat myös kulma-asennuksiin.











Merkintäjärjestelmät

5) Etiketit: Kustannustehokas vaihtoehto kaiverretuille muovikilville. Erillistä pidikettä ei tarvita, ja etiketti on helppo tulostaa paikan päällä.

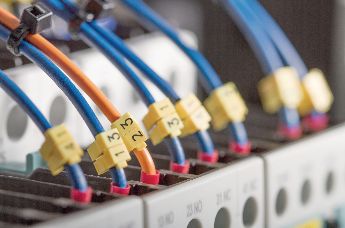

6) WIC: Johdinmerkit nopeaan ja helppoon merkintää. Soveltuu myös jälkiasennukseen.
7) Helatag 1209: Laminointikalvo suojaa merkintää kosteudelta ja hankaukselta.
8) IT-merkintäjohdinsiteet: Helppo tapa yhdistää merkintä ja sidonta.

Johdinsiteet ja kiinnitysratkaisut
9) Q-sarja: Helppokäyttöiset avoimella lukko-osalla varustetut johdinsiteet on jopa 25 % nopeampi asentaa.
10) SolidTack: Johdinsideankkuri soveltuu erittäin hyvin myös materiaaleille, joiden pintaenergia on matala.
11) T50ROSFT6-johdinsiteet: Sidenauhan ulkopuolinen hammastus estää ohut- ja pehmeävaippaisten johtimien vaurioitumisen. Johdinsiteen pikakiinnitysankkuri soveltuuu eri paneelien paksuuksille.

Eristystuotteet
12) HIS-3: Kutistemuoviletkut eristämiseen ja merkintään.
